Bouwtekening Nederlands wissel

[JDekker]

Hallo allemaal  , Ik weet niet zeker of ik deze vraag op de juiste plek heb geplaatst, maar ik ben op zoek naar een bouwtekening of duidelijke luchtfoto van een Nederlands wissel, bij voorkeur het oudere type begin 20e eeuw met railprofiel NP34 of NP38, het gaat mij vooral om de positionering van de houten dwarsliggers. Iemand een idee?

[guest7823]

Yep,

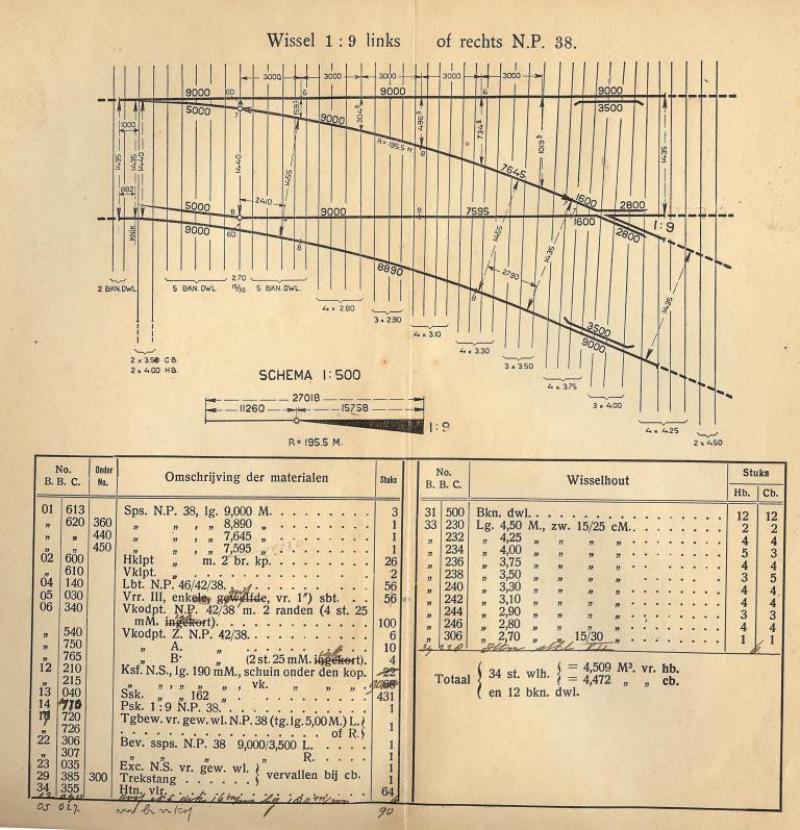

"Bovenbouw N.P. 38 1926" van de Nederlandsche Spoorwegen. Niet te verwarren met "Bovenbouw N.P. 46, 1926" van dezelfde  Nederlandsche spoorwegen of "Bovenbouw 1915" van de maatschappij tot exploitatie van staatsspoorwegen"

Het SS boek bevat info over NP 40. Over NP 38 heb ik zo gauw niets kunnen vinden in mijn boekenkast, maar sluit niet uit dat daar wel wat over te vinden is in de SHM W&W boekenkast.

Wat voor wissel zoek je / welke wisselhoek (indien NP46) dan zal ik wat plaatjes scannen.

[haes]

Als ik weer thuis ben zal ik er een scannen voor je
Gr Hans

[guest7823]

[JDekker]

Hartstikke bedankt. Ik ben weer wat verder. Ik ga het eens uitpluizen.

[JDekker]

En NP34? zoals de HESM en (ik dacht) de GOLS? Ik dacht dat die 1:7 wissels gebruikten, klopt dat?

[JDekker]

Bedankt mannen! Ik ben alweer een heel eind verder gekomen.
