Auteur Topic: Gezocht handleiding ROCO BR 181.222-1  (gelezen 1545 keer)

Stefan de Boer

  • Offline Offline
  • Berichten: 20
Gezocht handleiding ROCO BR 181.222-1
« Gepost op: 07 November 2013, 16:54:14 »
Hallo,

Ik heb een Roco BR181.222-1 en hij loopt niet meer zo goed. Ik ben benieuwd of er iets met de aandrijving van de motor naar de wielen. Alleen ik zou graag ook willen weten hoe je bij de gearbox van de wielen komt. Daarom ben ik op zoek naar de handleiding van een ROCO BR 181.222-1 (productnummer 43436)

Mvg.
Stefan
« Laatst bewerkt op: 07 November 2013, 16:59:05 door Stefan de Boer »

bellejt

  • Offline Offline
  • Berichten: 2240
Re: Gezocht handleiding ROCO BR 181.222-1
« Reactie #1 Gepost op: 07 November 2013, 17:04:09 »
normaal vind je dit op de site van roco.Maar je artikelnummer vind hij niet.
Greetings,salutations,groetjes,

lokpaint

  • Gast
Re: Gezocht handleiding ROCO BR 181.222-1
« Reactie #2 Gepost op: 07 November 2013, 17:04:31 »
Hoi

De draaistelkapjes zitten aan de achterzijde vastgeklikt. FF een schroevendraaiertje in de gleuf steken en het lipje loswrikken. Het kapje komt danaan de achterzijde los en kan naar voren erafgenomen worden (zit gehaakt).

Wijst zich vanzelf   ;D

http://www.roco.cc/doc/ET/1/DE/43436_9036.pdf

bart

Stefan de Boer

  • Offline Offline
  • Berichten: 20
Re: Gezocht handleiding ROCO BR 181.222-1
« Reactie #3 Gepost op: 07 November 2013, 17:33:08 »
Hoi

De draaistelkapjes zitten aan de achterzijde vastgeklikt. FF een schroevendraaiertje in de gleuf steken en het lipje loswrikken. Het kapje komt danaan de achterzijde los en kan naar voren erafgenomen worden (zit gehaakt).

Wijst zich vanzelf   ;D

http://www.roco.cc/doc/ET/1/DE/43436_9036.pdf

bart

Kun je misschien een foto/tekening sturen waarop staat aangegeven waar de lipjes zitten.

Stefan

lokpaint

  • Gast
Re: Gezocht handleiding ROCO BR 181.222-1
« Reactie #4 Gepost op: 07 November 2013, 17:36:56 »
Hoi

Nee, ik heb zo'n lok niet.

Haal de kap er maar eens af en kijk eens goed naar de achterzijde van het draaistel.
En niet te bang zijn, tís nog ouderwets degelijk.

In de explotekening zie je bij de tandwielkast (die met tandwielen erin) aan de achterzijde een schuinte lopen. Bovenop is deze schuinte recht, en daar haakt de lip dus vast.

Hier zie je de lip zitten aan de achterzijde draaistelkap.

http://www.nexusboard.net/outbound/?http://nimga.de/v/IZwYN

http://www.nexusboard.net/sitemap/2408/43414-e111-getriebe-prufenzerlegen-t319915/

bart
« Laatst bewerkt op: 07 November 2013, 17:49:57 door Lokpaint »

Basilicum

  • Prae-adviseur
  • Offline Offline
  • Berichten: 5398
    • Dönsdorfer Bauberichte
Re: Gezocht handleiding ROCO BR 181.222-1
« Reactie #5 Gepost op: 07 November 2013, 17:45:22 »

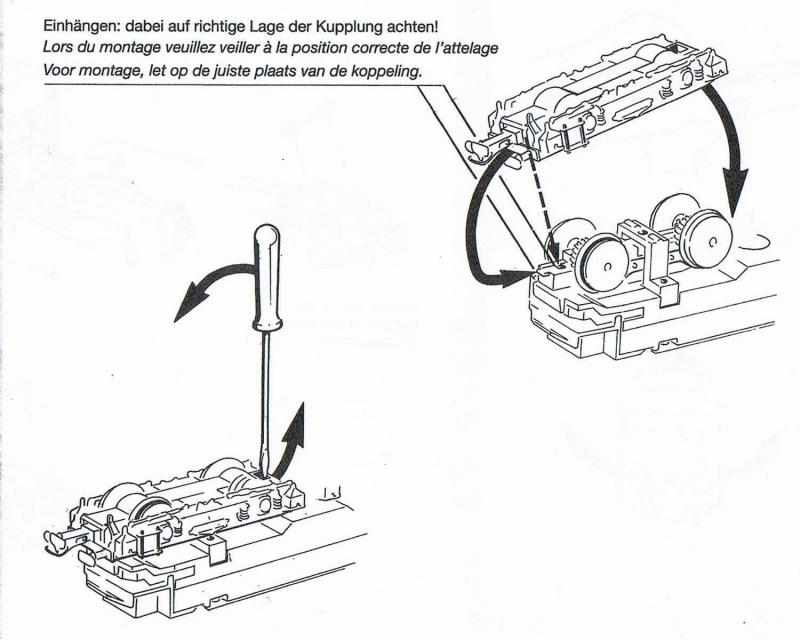

Ik heb het vermoeden, dat de constructie van het draaistel ongeveer gelijk is aan die van de 1100. Misschien kan deze prent je verder helpen:


Roco 43374

Groet,
Bas

lokpaint

  • Gast
Re: Gezocht handleiding ROCO BR 181.222-1
« Reactie #6 Gepost op: 07 November 2013, 17:50:59 »
Hoi

Ja, dat is hem  ;D

Bart
