Topic: ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok (gelezen 3220 keer)
freekvo
Offline
Berichten: 814
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #15 Gepost op:
08 February 2013, 19:15:48 »
Even antwoord op de twee voorgaande vragen:
Als ik een reset doe (CW
dan gaat het L-lampje heel even zwak branden en weer uit. Wijziging van lokadres doet niets.
Gelukkig heb een vergrootglas met hoofdband want het is allemaal wel heel ieniemie.... Het spoeltje leek inderdaad contact te maken met de motorlager maar is nu helemaal vrij: Geen effect helaas.
Verder zie ik niets wat er niet mag zitten of doorverbindingen maakt die er niet mogen zijn.
Toch heb ik het idee dat de decoder verkeerd om zit, maar als ik hem omdraai, geeft mijn multimaus aan dat er kortsluiting is. Ik weet alleen niet of die kortsluiting wordt veroorzaakt door een verkeerd om geplaatste decoder of dat er dan daadwerkelijk ergens kortsluiting is. Ik zal nog even een foto plaatsen van de decoder andersom.

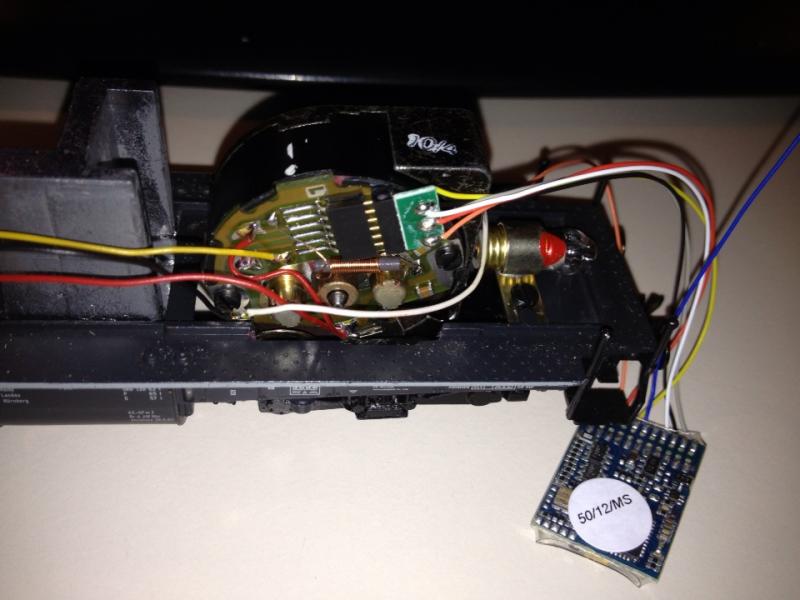

Zo zit de decoder nu (met printplaatje en 3 soldeerpunten aan de voorkant):

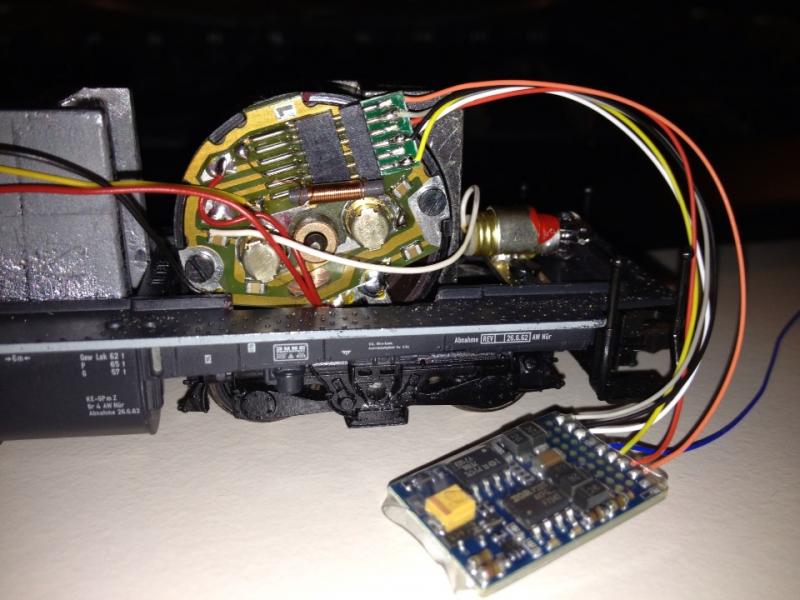

En zo zit de decoder andersom. Dit lijkt logischer/mooier, maar dat geeft dus kortsluiting volgens de multmaus (en het speoltje ligt helemaal vrij):
Gelogd
Groet Freek
jerrytrein
Offline
Berichten: 5926
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #16 Gepost op:
08 February 2013, 19:17:57 »
op de foto lijkt het een origineelschild te zijn
1e komt de stappen van MM en decoder overeen(FL standaard 14 en decoder 28)
de witte draad op de foto van je schild naar
?2e koolborstels wel goed
FL heeft 2 diktes
1 voor analoog en 1 voor digitaal schilden
decoder stekker omdraaien
als deze gedraaid zit brad het licht maar rijd niet
de foto met geel boven is verkeerd
«
Laatst bewerkt op: 08 February 2013, 19:21:01 door jerrytrein
»
Gelogd
freekvo
Offline
Berichten: 814
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #17 Gepost op:
08 February 2013, 19:22:24 »
@VAM65: het omprogrammeren naar een ander lokadres lukt dus wel. Als ik de decoder reset (lokadres 03) dan gaan de lampjes niet branden omdat ik de multimaus heb ingesteld op lokadres 11. Als ik het lokadres naar 11 programmeer weer wel.
Gelogd
Groet Freek
freekvo
Offline
Berichten: 814
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #18 Gepost op:
08 February 2013, 19:37:31 »
@jerrytrein:
De stappen van MM heb ik zowel op 14 als op 28 geprobeerd. Dat maakt niets uit.
Het witte draadje naar de 2e koolborstel is een los draadje van het R-lampje. Die komt nergens tegen aan.
Als ik de decoderstekker omdraai (dus oranje draadje boven) geeft de MM kortsluiting en kan ik ook niets inprogrammeren.
Gelogd
Groet Freek
jerrytrein
Offline
Berichten: 5926
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #19 Gepost op:
08 February 2013, 19:43:04 »
ik knip altijd de stekkers af en soldeer direct op het schild
rood re wiel
zwart li wiel
grijs borstel houder
oranje borstel
wit voorlicht
geel achter licht
blauw gezamlijk stroom
Gelogd
lokpaint
Gast
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #20 Gepost op:
08 February 2013, 20:20:02 »
Hoi
Zijn ook alle koolborstels "massavrij"? Oftewel; moet je misschien nog een printbaantje doorbreken tussen lager en koolborstel?
Hier vind je misschien ook nog iets.
http://www.hobbyparts.nl/tips_tricks/fleischmann/fleischmann_Decodereinbau%20Schnittstellenbeschreibung.pdf
Bart
Gelogd
freekvo
Offline
Berichten: 814
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #21 Gepost op:
08 February 2013, 20:33:57 »
Hmmmm.... Ik ga morgen of komende week wel even langs bij Somberg in Almelo.
Dat lijkt me een stuk beter dan dat ik zelf ga zitten prutsen aan dingen waar ik geen verstand van heb
Gelogd
Groet Freek
jerrytrein
Offline
Berichten: 5926
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #22 Gepost op:
08 February 2013, 20:40:39 »
@bart
het lijkt een origineel digitaal schild met stekker
dan is alles al gescheiden
of er zit een aansluting wielen stekker verkeerd tov de motor aansluiting
Of de borstels zitten te vast
Gelogd
John18
Offline
Berichten: 203
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #23 Gepost op:
08 February 2013, 20:51:52 »
stukje tape tussen het schild en de decoder stekker...
Groetjes
John
Gelogd
freekvo
Offline
Berichten: 814
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #24 Gepost op:
08 February 2013, 21:05:21 »
Hoe simpel kan de oplossing zijn!
Stukje tape tussen decoderstekker en schild leek me opeens erg logisch en dat was het ook: weg kortsluiting en hij diet het zoals hij het moet doen!
Nog een vraagje: het R-lampje (met het losse witte snoertje) doet het niet. Zou ik die moeten verbinden met het losse blauwe draadje van de decoder?
Gelogd
Groet Freek
freekvo
Offline
Berichten: 814
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #25 Gepost op:
08 February 2013, 21:20:56 »
Hoewel. het witte draadje van het lampje lijkt duidelijk afgebroken van de printplaat dus die ga ik eerst even vastsolderen.
Gelogd
Groet Freek
freekvo
Offline
Berichten: 814
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #26 Gepost op:
08 February 2013, 21:26:36 »
Gelukt! Beide lampjes doen en de trein rijdt.
Iedereen hartstikke bedankt voor het meedenken!!!!!
Gelogd
Groet Freek
VAM65
Omroep Modelspoor Club. Elke laatste donderdag gratis toegankelijke rij-avond. Zie ook onze website door op het groene bolletje onder "Nederland 1949-1963" te drukken.
Offline
Berichten: 4604
Nederland 1949-1963 in h0
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #27 Gepost op:
09 February 2013, 13:58:44 »
Gefeliciteerd!!
Gelogd
Elke laatste donderdag gratis toegankelijke rij-avond.
https://facebook.com/omroepmodelspoorclub/
https://sites.google.com/site/omroepmodelspoorclub/home
Remunj
Offline
Berichten: 8086
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #28 Gepost op:
10 February 2013, 13:37:42 »
Had helaas geen tijd om tussendoor nog even mee te kijken mar zie dat het opgelost is.
Nog even ter info. De blauwe draad is de PLUS van de decoder. Die gebruik je normaal gesproken om de lampjes op aan te sluiten (andere zijde van de lampjes op de gele en witte draad) maar is bij een NEM 651 aansluiting niet nodig. De + van de lampjes ligt bij Fleischmann locs direct aan de behuizing. Dit kun je zie doordat de lampjes heel snel knipperen omdat steeds maar de halve spanning gebruikt wordt.
Wil je de blauwe draad wel gebruiken dan moet je de lampjes volledig isoleren van het locchassis.
Gr.
Eric
Gelogd
Gr.
Eric
freekvo
Offline
Berichten: 814
Re:ESU lokdecoder 4.0 werkt niet i.c.m. Flm lok
«
Reactie #29 Gepost op:
10 February 2013, 15:01:36 »
Duidelijk Eric. Maar ik heb het niet nodig, dus dan laat ik het zo.
