Haakse kruising H0/H0e?

[Simon Stenneberg]

Voor de wederopbouw straks in ons nieuwe huis van mijn modelspoorbaan (https://forum.beneluxspoor.net/index.php?topic=16486.msg254751) ben ik op zoek naar een haakse kruising H0 en H0e.

Wat is mijn bedoeling?
Mijn voorbeeld is het station van Radebeul (Ost), een voorstadje van Dresden. Bij dit station begint een smalspoorlijn (Lössnitzgrundbahn) die een klein stukje parallel aan de normaalspoorlijn (Dresden-Meissen-Leipzig) loopt, daarna afbuigt en uiteindelijk de doorgaande straat (Meissner Strasse) kruist. Over die straat loopt een tramlijn vanuit Dresden.
Op mijn oude baan eindigde de "werkende" tramlijn tot vlak voor deze kruising, in mijn nieuwe woning heb ik mogelijkheid tot verlenging van de baan en wil ik de tramlijn ook (werkend) doortrekken.
Met werkend bedoel ik dat ik er een pendelautomaat van Viessmann in had gemaakt.

Tillig heeft wel kruisingen H0/H0e, maar die zijn "maar" 15 graden.
Ik meende op het www een keer een haakse kruising van Peco gezien te hebben, maar daar kan ik het niet (meer) vinden.

Kent iemand een andere (kleinserie)fabrikant?

Oh ja, omdat het om een tramlijn gaat moet de kruising ook nog "bestraat" kunnen worden...

Een alternatief zou zelf(om)bouw kunnen zijn, maar daar ben ik niet technisch genoeg voor. Maar misschien met wat hulp?
Met ombouw denk ik dan aan een bestaande H0e- of H0-kruising aan te passen. Maar waar moet ik dan aan denken om het ook werkend te krijgen/houden?

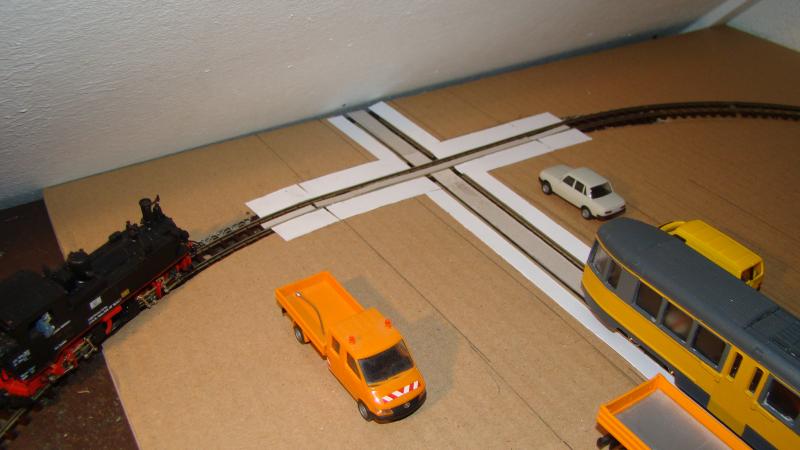

Hieronder een foto van de oude situatie in aanbouw (2008):

[Hans Reints]

Zelf maken. Is echt niet zo moeilijk.

[VFR]

Misschien eens bij "weichen-walter.de"  deze kijken. Die heeft nog wel eens aparte wissels.

[Simon Stenneberg]

Bedankt, die was ik inderdaad ook al eens tegen gekomen, maar had de link niet opgeslagen.
Ik had begrepen dat deze ook "op maat" maakt.

Wat deze site mooi laat zien hoe kruisingen er "kaal" uit zien. Wat mij daarbij opvalt is dat beide spoorwijdten deels aan elkaar (gesoldeerd?) zitten. Maar krijg je daarbij geen kortsluiting?

NB: ik rij digitaal, in ieder geval mijn normaal- en smalspoor, alleen de tramlijn (nog) niet.

[VFR]

Als je de verschillende raildelen (er zijn wel van elkaar geisoleerde railstukken te zien) verkeerd aansluit aan je ringleiding krijg je wel kortsluiting. Gewoon een kwestie van goed in de gaten houden of je de zaak wel consequent hebt bedraad. Dan is het verder geen probleem.

[gvandersel]

Neem eens contact op met Paul Bender hier op het forum. Hij maakt dit soort zaken zelf.

Groet,

Gerard van der Sel.

[guest7823]

Weichen-walter laat de punt-kruis stuk sturing aan de koper / gebruiker over

En dan ga ik in dit soort gevallen iets roepen over een kikker

Sorry, Gerard was me voor in reageren

[Floris Dilz]

zo'n ding doorzagen en weer aan elkaar plakken?
http://www.ebay.de/itm/87728-TILLIG-LUNA-H0-Kreuzung-assymmetrisch-Pflaster-/301010663209?pt=DE_Modellbau_Modelleisenbahnen&hash=item4615a23729

Als je dat ding bij de rode lijnen doorzaagt, precieze afstand buitenkant zaagsneden 7,5 mm (het verschil tussen 16,5 en 9 mm) en weer aan elkaar plakt zie je geen naden en t zou moeten werken. Wel even kijken hoe t zit qua electrische verbindingen, kan zijn dat je wat draden buitenlangs moet maken omdat er wat verbindingen doorgezaagd worden.

[Silvolde]

Inderdaad middendoor zagen en passende railstukken voor het h0 spoor maken.
Overigens heeft Liliput in het verleden ook een h0/h0e kruising in het programma gehad en - meende ik - ook Hobby Ecke Schuhmacher.


Silvolde

[VFR]

Nou zeg Floris. Wat een simpele oplossing eigenlijk. Dat wij daar nou niet op komen.

[guest7823]

Omdat Floris heeeeeel goed is in simpele oplossingen frotten en wij simpele zielen niet

[Simon Stenneberg]

Bedankt voor de reacties tot zover.
De oplossing van Floris lijkt inderdaad simpel, maar sluiten de rails van Tillig aan op die van Roco?
Ik gebruik voor H0-spoor (ook de tramlijn) namelijk Roco Geoline, en voor H0e ook Roco.

De tramrails van Tillig twijfel ik over omdat ik de opgedrukte "klinkerimitatie" niet zo mooi vindt. De tramlijn in Radebeul is/was ook voorzien van betonnen (stelcon?)platen in en naast de rails. Dat imiteerde ik zelf met kartonnen stroken die ik betongrijs schilderde en met potlood de randen nabootste.

[Frans Peeters]

De "normale" sporen van Tillig zijn aan te sluiten op de psoren van Roco.
De "tramsporen" van tillig betwijfel ik sterk. Die lijken mij eerder holle buisjes te zijn die je verbindt met een dubbel mannelijk stekkertje.

Maar als je het spoor toch wil inbedden, dan maak je toch zelf een kruising op een printplaatje.

[Calimero]

Roco had ze ook in code 100 (Roco rail 2,5mm zowel in MS als in NS).
Mogelijk is dat mooier aan te passen ?
