Hallo Robbert,

Ik ga ervan uit dat je de Esu adapterplatine art. 51968 gebruikt?
In enkele posts hierboven wordt gesproken over het gebruik van de Ground-aansluiting voor het aansluiten van aux 3 en 4, echter in combinatie van bovengenoemde platine kunnen deze gewoon worden aangesloten op de blauwe draad.
Dit ben je toch niet vergeten
Het zou namelijk verklaren waarom je niks aan de uitgang meet.

Mvg, Roelof

[RobbertJan]

Hoi Roelof,


Ik gebruik inderdaad de Esu platine 51968 om zo een 21 Mtc aansluiting te hebben
in de 6700, maar wist niet dat je dan voor de Aux 3 en 4 gewoon de U+ mag gebruiken.

Ik heb het vanmorgen nagemeten en inderdaad, het werkt naar behoren.
De verlichting is inmiddels aangesloten en alles volgens plan!

Bedankt!

Gr.

Robbert Jan.

[ruudns]

Het adapterboard bevat reeds de uitgangsversterkers voor AUX3 en AUX4. Dus bij gebruik van dit board hoef je géén losse  transistors meer te gebruiken.
http://www.esu.eu/en/products/accessories/21mtc-adapter-board-2/

[RobbertJan]

Akkoort, weer wat geleerd en zodoende kan ik in ieder geval met een gerust
hart lokpilot V4 decoders inbouwen zonder problemen.

Gr.

Robbert Jan.

[RobbertJan]

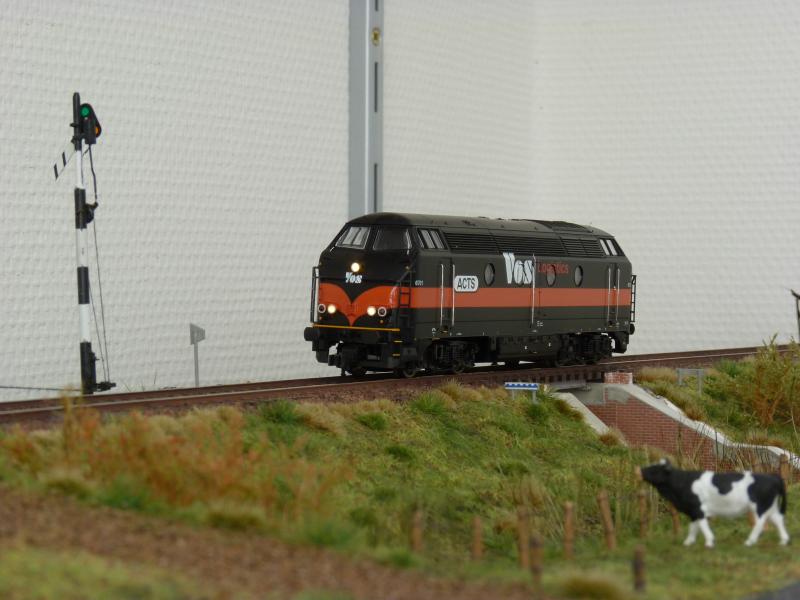

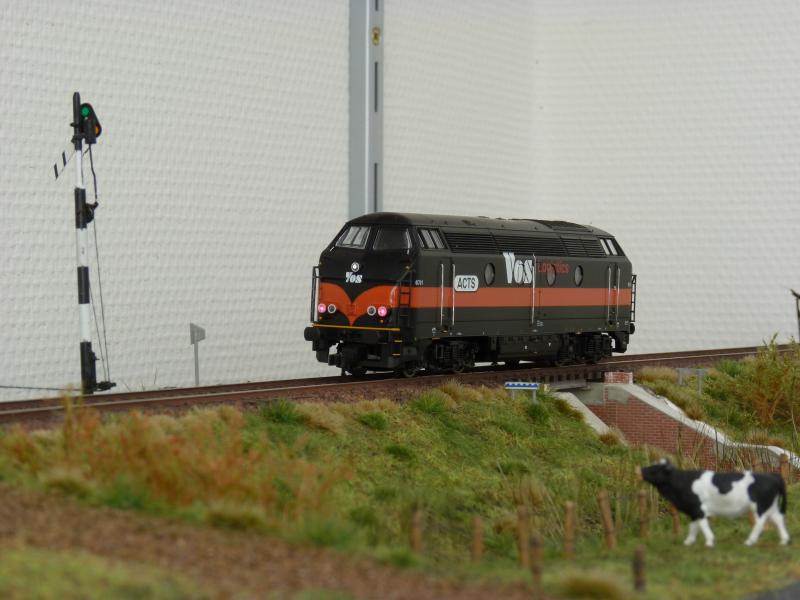

En voor allen, het eindresultaat, want daar gaat het uiteraard om!


De frontseinen, een combinatie van de lichtuitgang en daarbij de Aux 3 of 4.


De sluitseinen, die zijn aangesloten op Aux 1 en 2 om ze zo schakelbaar te maken.


Rangeerpitje, aan beide kanten is deze aanwezig en dit was het punt waar ik mee zat, deze 2 ledjes
zijn geschakeld via de Aux 3 en 4.


Gevaarsein, NS uitvoering dus niet het Belgische, wat inhoud dat alleen de onderste witte seinen
wisselend zouden knipperen. (heeft de echte loc overigens nog gewoon aan boord, uit ervaring)

Al met al een geslaagde ombouw ic.m. een Digirails DRC6200 en een Lokpilot V4.0 21 Mtc.

De loc wordt binnenkort te koop aangeboden.

Gr.

Robbert Jan.
