Auteur Topic: H-brug aan decoder  (gelezen 2072 keer)

Tim v

  • Offline Offline
  • Berichten: 64
  • H0e analoog + H0 2rail digitaal ns 1950->2000
H-brug aan decoder
« Gepost op: 06 May 2012, 20:15:21 »
Hoi!

Wie kan mij helpen aan een simpel schemaatje voor een H-brug? De bedoeling is om met 2 uitgangen van een lopi-3 een H-brug aan te sturen, die dan vervolgens 4 duo-ledjes omschakeld. Het gaat me er dan vooral om transistor- en weerstandswaardes, zodat ik weet wat ik aan zou moeten schaffen.

alvast bedankt!

Tim

oh ja, de hele schakeling moet in een klein lokje passen!
« Laatst bewerkt op: 06 May 2012, 20:17:11 door Tim v »

HansQ

  • Offline Offline
  • Berichten: 2040
  • Daar waar de rook is, is de kortsluiting...
Re:H-brug aan decoder
« Reactie #1 Gepost op: 06 May 2012, 21:07:32 »
Kijk es op http://www.circuitsonline.net/forum/view/63688, zo te zien ben je niet de eerste die ermee bezig is...

Maar even een (domme?) vraag, ook aan de ESU-decoder-experts hier: is een H-brug wel nodig?
De meeste moderne microcontrollers die ik ken kunnen op hun uitgangen zowel 'sourcen' als 'sinken' dus als er geen eindtrap achter gezet is kun je de LEDs direct, met een (SMD-)weerstand ertussen, tussen 2 uitgangen hangen?

Edit:
Dit ziet er wel veelbelovend uit: http://www.solarbotics.net/library/circuits/driver_4varHbridge.html
Ik denk dat je ipv van de Amerikaanse 2N transtors bijvoorbeeld de BC547 en BC557 zou kunnen gebruiken, vanwege de 12-18 Volt spanning 10K ipv 1K weerstanden en je nog 2 weerstanden zou moeten toevoegen om de beide andere 'naar de + te trekken' (blauwe draad), waarbij de decoder lichtuitgangen (geel en wit?) ze 'naar de massa schakelen'.
Als je iets dergelijks in SMD wilt, kun je de BC847 en BC857 gebruiken en uiteraard SMD weerstanden. Als je nog kleiner wilt, kun je misschien een H-brug in een enkele SMD behuizing gebruiken zoals bijvoorbeeld dit: http://www.reichelt.de/ZETEX-Transistoren/ZXMHC-6A07-T8TA/index.html?;ACTION=3;LA=2;ARTICLE=68642

Ik vind dit wel interessant, als je wilt maak ik een testschakeling met de BC547 en BC557...
« Laatst bewerkt op: 06 May 2012, 23:19:57 door HansQ »
HansQ, RailClub Utrecht
spoor N modulebouw, electronica, Selectrix

Karst Drenth

  • Offline Offline
  • Berichten: 10488
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re:H-brug aan decoder
« Reactie #2 Gepost op: 06 May 2012, 23:15:27 »
Hoi,

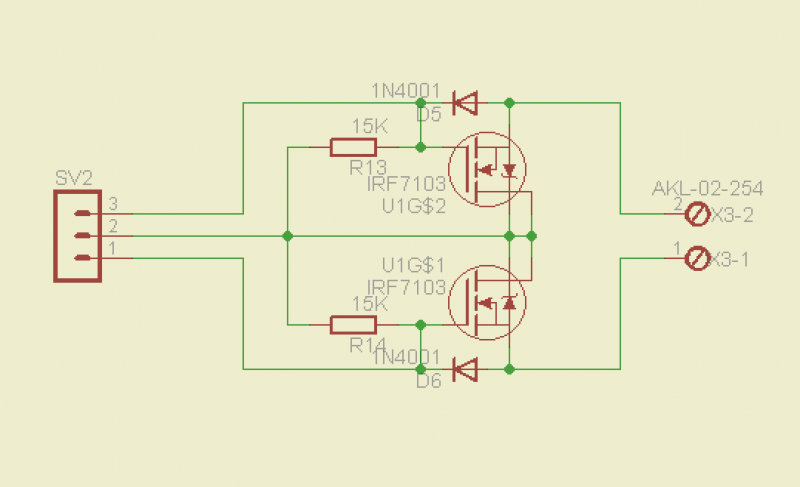

Deze schakeling:



... gebruik ik om met functie uitgangen een motortje vooruit, uit en achteruit te kunnen zetten.

De 1n4001 kan in jouw geval best een 1N4148 zijn ;) De IRF7103 kan 2 Amp aan... is wel wat veel, maar is mooi klein 4 pins SMDtje ;)

Aansluiten:

Pin  SV2.1 aan wit
Pin  SV2.2 aan blauw
Pin  SV2.3 aan geel

De leds komen antiparallel met voorschakelweerstand tussen X3-2 en X3-1

Grtzz,

Karst

HansQ

  • Offline Offline
  • Berichten: 2040
  • Daar waar de rook is, is de kortsluiting...
Re:H-brug aan decoder
« Reactie #3 Gepost op: 06 May 2012, 23:17:56 »
Ha, kijk es, Karst heeft natuurlijk een kant-en-klare oplossing! Heeft iemand nog een antwoord op de 'source/sink' vraag met ESU decoders?
HansQ, RailClub Utrecht
spoor N modulebouw, electronica, Selectrix

Karst Drenth

  • Offline Offline
  • Berichten: 10488
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re:H-brug aan decoder
« Reactie #4 Gepost op: 06 May 2012, 23:19:39 »
Yep,

Dat gaat alleen op de 'Logik-ausgaenge' Er zit idd een doodnormale Atmel in. En die kunnen dat :)

Grtzz,

Karst

HansQ

  • Offline Offline
  • Berichten: 2040
  • Daar waar de rook is, is de kortsluiting...
Re:H-brug aan decoder
« Reactie #5 Gepost op: 06 May 2012, 23:24:59 »
Logik-ausgaenge, dat betekent dus niet-gebuffered? Ik neem aan dat dat dan alleen de AUX uitgangen zijn en niet met de standaard lichtuitgangen... Als je de decoder dan zo kunt instellen dattie niet-gebufferde AUX uitgangen gebruikt ipv de standaard lichtuitgangen, ben je er dus ook, met alleen maar voorschakelweerstandjes?
« Laatst bewerkt op: 06 May 2012, 23:28:27 door HansQ »
HansQ, RailClub Utrecht
spoor N modulebouw, electronica, Selectrix

Karst Drenth

  • Offline Offline
  • Berichten: 10488
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re:H-brug aan decoder
« Reactie #6 Gepost op: 06 May 2012, 23:28:39 »
Correct, en dat kan.

Via functiemapping speel je dat zo klaar. Meestal mag je wel zo'n 5mA uit die logische uitgangen trekken. En dus idd wel voorschakelweerstanden. Ik gebruik meestal 680Ohm ;)

Grtzz,

Karst

HansQ

  • Offline Offline
  • Berichten: 2040
  • Daar waar de rook is, is de kortsluiting...
Re:H-brug aan decoder
« Reactie #7 Gepost op: 06 May 2012, 23:30:56 »
Ehh, 5mA of 50mA? De PICs die ik gebruik kunnen tot wel zo'n 50mA per uitgang, maar met een totaal van bijvoorbeeld 100mA voor de hele chip...
HansQ, RailClub Utrecht
spoor N modulebouw, electronica, Selectrix

Karst Drenth

  • Offline Offline
  • Berichten: 10488
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re:H-brug aan decoder
« Reactie #8 Gepost op: 06 May 2012, 23:39:25 »
Atmel 128: 40mA / pin, 200 mA total.

5mA is meer dan genoeg voor de huidige felle ledjes ;) Ik stel ze zelf op 1mA in

Grtzz,

Karst

HansQ

  • Offline Offline
  • Berichten: 2040
  • Daar waar de rook is, is de kortsluiting...
Re:H-brug aan decoder
« Reactie #9 Gepost op: 06 May 2012, 23:51:22 »
Hmm, als ik de Lopi3 handleiding goed begrijp zijn alleen AUX3 en AUX4 'Logikausgaenge' en gaat de truuk zonder H-brug dus alleen lukken met een Lopi3 waar deze uitgangen beschikbaar op zijn. Als ik tussen de regels doorlees gaat Tim die niet gebruiken vanwege de beperkte plaats en zal hij dus toch een H-brug nodig hebben... Correctie, zie Karst onder!
« Laatst bewerkt op: 06 May 2012, 23:54:49 door HansQ »
HansQ, RailClub Utrecht
spoor N modulebouw, electronica, Selectrix

Karst Drenth

  • Offline Offline
  • Berichten: 10488
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re:H-brug aan decoder
« Reactie #10 Gepost op: 06 May 2012, 23:53:47 »
Zijn op alle LOPI 3's beschibaar, alleen niet in de kabel ;) Maar... aan de achterkant van de kabelboom, zitten de aansluitingen volgens MTC21. En daar zitten AUX3 en AUX4 gewoon op te zitten ;)

Grtzz,

Karst

HansQ

  • Offline Offline
  • Berichten: 2040
  • Daar waar de rook is, is de kortsluiting...
Re:H-brug aan decoder
« Reactie #11 Gepost op: 06 May 2012, 23:57:37 »
Nou, goed nieuws voor Tim dus, tweekleuren LEDjes kunnen met een minimum aan extra onderdelen in een kleine lok aan een Lopi3!
HansQ, RailClub Utrecht
spoor N modulebouw, electronica, Selectrix

Tim v

  • Offline Offline
  • Berichten: 64
  • H0e analoog + H0 2rail digitaal ns 1950->2000
Re:H-brug aan decoder
« Reactie #12 Gepost op: 07 May 2012, 09:06:04 »
Idd goed nieuws, bedankt voor de hulp!
Die aux 3 en 4 heb ik al eerder te pakken gekregen, om een 2200 van dezelfde mogelijkheden te voorzien als de 2400 van Karst, dus die zijn niet nieuw voor me.
Ik heb de decoder nog niet binnen, maar kan nu wel verder met de voorbereidingen!
Ik zal jullie tzt op de hoogte houden van het resultaat.

groet'n!

Tim
