Auteur Topic: NOT - schakeling voor aan decoder  (gelezen 2692 keer)

Sander Fondse

  • Offline Offline
  • Berichten: 2118
  • MSc Micro-Electronics
NOT - schakeling voor aan decoder
« Gepost op: 01 November 2011, 10:06:01 »
Hallo,

voor een treinstel wil ik graag een schakeling maken die de verlichting uitschakeld als een functie-uitgang aan staat.

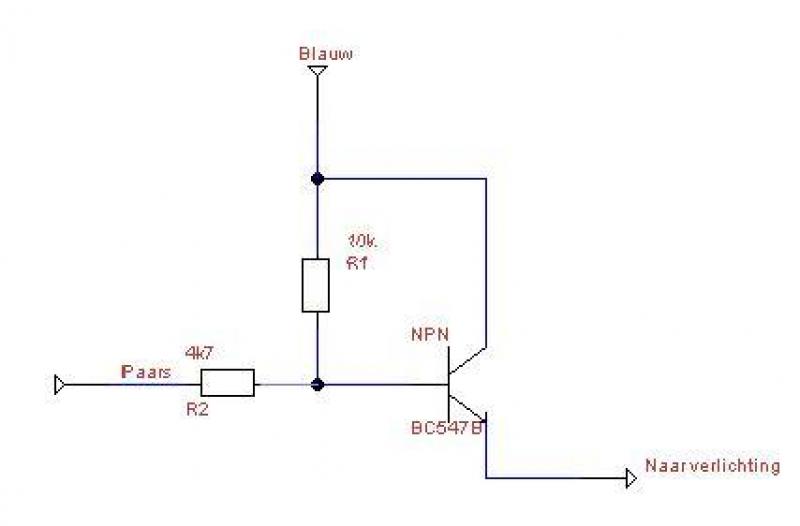

Deze schakeling laat het principe zien. De + van de verlichting licht aan blauw via de NPN-transistor.

Die ligt via R1 aan blauw en geleid. Als de functie-uitgang actief wordt, trekt deze de ingang van de transistor via R2 naar beneden.

Waar ik aan twijfel, zijn de waarden van de weerstanden, evenals de positie van R2. Zonder R2 sloop ik mijn decoder, daar er geen beperkende weerstand in het schema zit. Zonder R1 sloop ik mijn transistor. Zodra ik echter de decoder aansluit wordt de spanning aan de ingang van de transistor  R2/(R1+R2)*DCCin, en dat is ongeveer 6 Volt.
Ho, Duitsland, 1951-1995. Van alles wat.17 *'en voor raden

Karst Drenth

  • Offline Offline
  • Berichten: 10490
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re:NOT - schakeling voor aan decoder
« Reactie #1 Gepost op: 01 November 2011, 10:47:58 »
Hoi Sander,

Je hebt een z.g. emittervolger gebouwd. Die dingen geven aan hun emitter ( jouw uitgang in dit geval ) de spanning tussen basis en GND - 0.6 Volt uit.

In jouw geval dus 20/14k7 * 4k7 = 6.4 - 0.6 = 5.8 volt.

Dus... tussen knooppunt R2-R1 en de basis van de transistor een diode met de kathode richting basis, en dan R2 weghalen.

Dan zou het prima moeten werken.

Grtzz,

Karst
