DRC2200 verlichting set aansluiten op LokPilot Fx

[Gerrit K]

Om mijn klompentrein compleet te maken heb ik een dummyloc van de NS2200 aangeschaft. Daar zit geen verlichting in en dat vind ik er wel bij horen. Verlichtingset DRC2200 aangeschaft die ik nu wil aansluiten op een functiedecoder, te weten de LokPilot Fx v3.0.

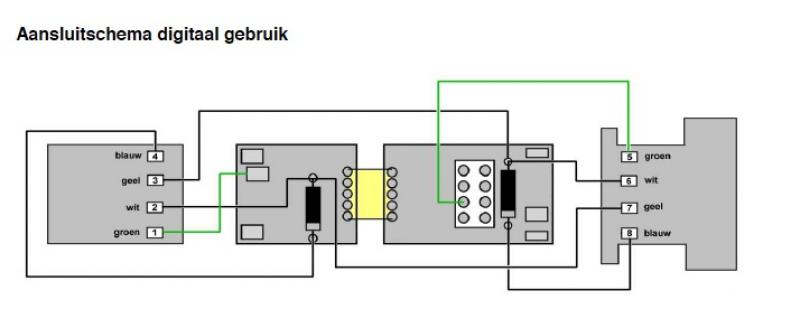

Uit de handleiding van de DRC2200 haal ik onderstaand aansluitschema:

Dit schema heeft betrekking op een gemotoriseerde loc (van Roco), maar het is voor mij niet duidelijk hoe ik dat moet vertalen naar een schema voor de functiedecoder.
Mijn idee is, dat ik de witte draad van de decoder moet aansluiten op de plus (anode) van de linkerdiode en de gele draad op de plus van de rechterdiode. De blauwe draad zou dan op de min (kathode) van de diodes aangesloten moeten worden. De diodes die ik wil gebruiken zijn van het type 1N4148.

Heb ik het goed begrepen of moet het toch anders? Suggesties zijn meer dan welkom!

Voor de volledigheid: ik rijd met Marklin digitaal (6021).

groeten,
Gerrit

[Menno]

Ik ken de loc niet om over het innerlijk een oordeel te kunnen vellen, dus daarom weet ik ook niet of het klopt wat ik zeg, maar ik ga uit van wel:

Volgens mij zie je het goed: Wit voor en geel achter moet op anode van de rechterdiode: Geel voor en wit achter moet op de anode van de linkerdiode.

Blauw zou kwa keuze voor de diode niet uit mogen maken: het is de functiemassa.

[Hans48]

Hallo Gerrit

De oplossing is redelijk simpel.met een verlichtingsset van Digirails kun je beide locs van verlichting voorzien.
In de voorste 2200 zet je aan de voorkant de voorste print die je aansluit volgens het bijgeleverde schema.
In de dummy 2200 zet je vervolgens achterin vervolgens de tweede print.Voorwaarde is in deze wel dat je
tussen beide locs de stroomvoerende koppelingen van Roco gebruikt.Deze hebben vier aansluitingen wat genoeg
is om de print in de dummyloc van spanning te voorzien.Het is even puzzelen maar het werkt perfect.

Gr  Hans.

[Hans48]

PS,je hebt in dit geval geen losse functiedecoder nodig.

Mvg

Hans.

[phdirk]

Hi All,

Volgens mij is de polarisatie van blauw versus wit/geel net andersom als is beschreven. De blauwe draad voert de positieve spanning en moet dus aan de kathode van de LEDs. Wit en Geel zijn de massaschakelaars en moeten dus aan de min van de LEDs. Voor de rest moet wit dan op de LEDs die moeten branden als de loc vooruit rijdt en geel op de LEDs die moeten branden als de loc achteruit rijdt. Afhankelijk van de positie van de loc in de trein kan het nodig zijn wit op de rode LEDs te zetten en geel op witte.

[Karst Drenth]

Hoi Dirk,

De blauwe draad voert de positieve spanning en moet dus aan de kathode van de LEDs.

Het doorgehaalde stuk moet zijn:

De blauwe draad voert de positieve spanning en moet dus aan de ANODE van de LEDs.

Wit en Geel zijn de massaschakelaars en moeten dus aan de min van de LEDs.

... en dat noemen we dan Kathode = de min van de leds

Grtzz,

Karst

[Gerrit K]

Iedereen bedankt voor de reacties. Na de reactie van Menno dacht ik dat ik eruit was, maar de reacties van Dirk en Karst brengen me toch weer aan het twijfelen. Ik neig ertoe Menno's kant te kiezen, omdat zijn verhaal overeenstemt met het schema uit de handleiding. Mogelijk is er een forumlid, die hier een beargumenteerd oordeel over kan geven  .

@Hans: ook een manier, maar wel behoorlijk bewerkelijk. En die functiedecoder heb ik al. Ander punt: ik wil beide locs zo plaatsen, dat de cabine voor zit als ze trekloc functioneren. In een verlichtingset zit twee verschillende plaatjes: een voor de neus en een voor de cabine. Dat zou betekenen, dat ik een tweede set zou moeten aanschaffen.

groeten,
Gerrit

[Karst Drenth]

Gerrit,

Welke Functiedecoder had je in gedachten ?? Beter lezen Drenth ....

Afijn, gewoon een ESU dus.

Dan is het aansluiten simpel. Gewoon de draadkleur van de decoderr 'matchen' met de kleur aanduiding van de Digirails handleiding.

Dus:

Blauw-blauw
Wit-Wit
Geel-Geel

Dit als je dummy 'vooruit' voorop rijdt

Blauw-blauw
Wit-Geel
Geel-Wit

Dit als je dummy 'vooruit' achterop rijdt

Grtzz,

Karst

[Gerrit K]

Gerrit,

Welke Functiedecoder had je in gedachten ?? Beter lezen Drenth ....

Grtzz,

Karst

Karst,

Dat staat helemaal bovenin: LokPilot Fx V3.0

groet,
Gerrit

[henk]

Iedereen bedankt voor de reacties. Na de reactie van Menno dacht ik dat ik eruit was, maar de reacties van Dirk en Karst brengen me toch weer aan het twijfelen. Ik neig ertoe Menno's kant te kiezen,

Kant kiezen? Het is geen voetbalwedstrijd. De blauwe draad van een decoder is positief ten opzichte van de functieaansluitingen en moet dus aan de anode van een led worden aangesluiten. Verder heeft Karst de praktische oplossing ook al gegeven. Het aansluitschema in de handleiding geeft geen twijfel over het aansuitpunt van een blauwe draad.

[Gerrit K]

Het is gelukt! In feite zoals ik aanvankelijk al dacht en zoals Karst dan precies beschrijft. De diodes in het schema (en niet de leds) brachten me enigszins in verwarring.

En ja, Henk, ook diodes hebben twee kanten, dus moet je kiezen

Iedereen nogmaals bedankt voor het meedenken!

groeten,
Gerrit
