Marklin Z testplankje

[Sicco Jan]

Hoi,

als eerste bericht over mijn modelbouwactiviteiten een stukje frustratie opruimen: losse draadjes en testen.

Ik ben recent begonnen met het aanleggen van mijn Miniclub baan, en daarbij moet natuurlijk het nodige getest worden. Dat betekent aangesloten trafo en snoeren naar diverse sporen.

Hiervoor heb ik een flink stuk telefoondraad paraat liggen, maar losse draden was 'm niet zo. Daarom maar een 'afval' plankje uit de garage getrokken, trafo eropgeschroefd, stukje draad en kroonsteen erop. Ik heb daarna twee of drie mogelijkheden:
1) het vast aangesloten bedienpaneel icm een opening van de kroonsteen (gele draad);
2) een vast verbonden snoer met daaraan een 2-polige kroonsteen (staat altijd 10V op als de trafo ingeschakeld is dus die wil je niet als losse draden om je heen hebben slingeren) en twee krokodillebekjes voor rijstroom;
3) een los beschikbaar snoer met daaraan 4 krokodillebekjes.

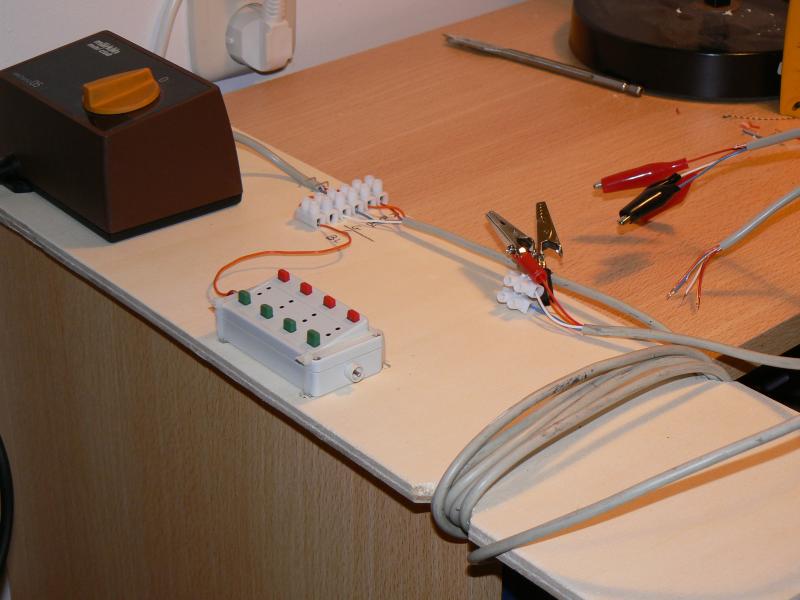

Plaatjes zeggen meer dan 1000 woorden, mijn testplankje:

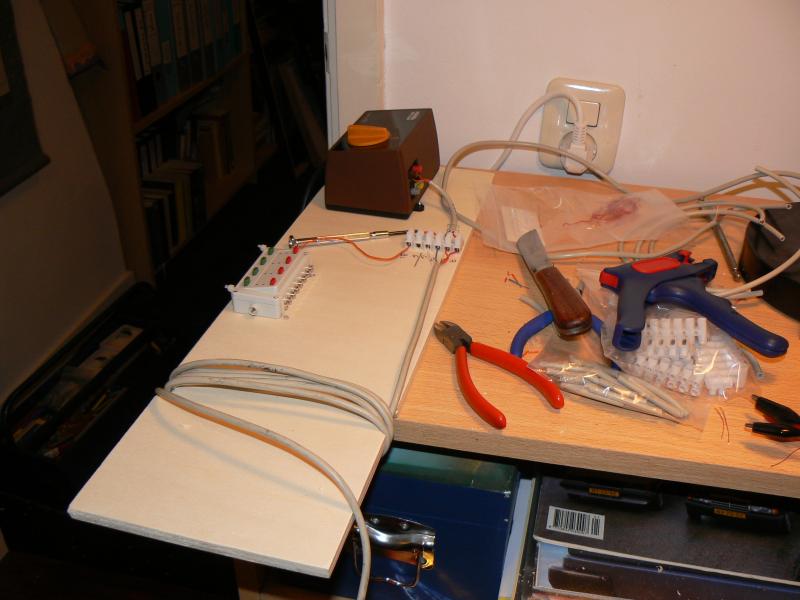

De aansluitmogelijkheden op een rij:


Wat er nog bijkomt is de optie om meetpennen te gebruiken (die steek je in een kroonsteen op dezelfde manier als een multimeter) omdat ik al een aantal draden heb liggen. Wat ik misschien veel later nog bedenk is dat een vaste werkplek toch wel handig is.

Reden om dit te maken is omdat ik vanaf nu eerst de wissels test voor ik ze inbouw ( ... ...).

Groet, Sicco Jan
