schakelpaneel bouwen

[marco haringa]

Hallo allemaal,

Ik ben een nieuw schakelpaneel aan het bouwen.
Nu ben ik op zoek naar zwart plakband van ongeveer 6 tot 8 milimeter breed om het sporenplan te maken.maar ik kan het nergens vinden zelfs niet bij conrad
Wie weet waar het wel te koop is?

Groetjes amrco

[HuubvG]

Plakband weet ik zo niet, maar misschien is het een idee om het een en ander uit plakfolie - zwart - te snijden? Op het geruite afdekpapier kun je bijv ook wissels aftekenen (in spiegelbeeld) en in één keer uitsnijden. Bij huishoudzaken, Hema's, Blokkers etc. te koop, dacht ik, want ik heb zwart en wit al jaren in huis. Altijd makkelijk voor de hobby.

[willem7853]

tape uit de ouderwetse lettertang ( doordruk letters) kan je in sommige kantoorboekhandels nog vinden.
daar kan je ook goed een schakelbord mee beplakken

Willem 7853

[Bart spruitje]

Beste Marco,

Je kunt het beste naar een zaak gaan waar ze automaterialen verkopen. Daar verkopen ze biezentape voor op de auto. Dit is in verschillende breedtes en kleuren te verkrijgen. Het voordeel hiervan is dat je het ook in bochten kan buigen en plakken.

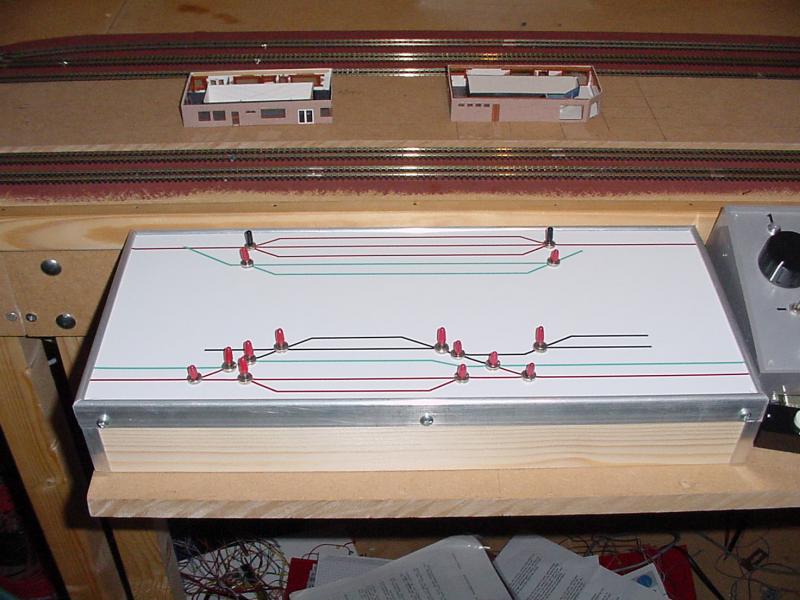

Zelf heb ik dit jaren gebruikt om mijn sporenplan aan te duiden. Ik gebruikte verschillende kleuren voor de verschillende banen cq stroomkringen op de baan. Als basis gebruikte ik een aluminium plaat van 1,5 a 2mm dik, waarin eerst gaatjes werden geboord voor de schakelaartjes en drukknoppen. Daarna werd de aluminium plaat beplakt met witte plastic folie. Daarop werd het sporenplan geplakt en vervolgens werden de schakelaartjes en ledjes geplaatst. Bijgevoegd vind je een foto van mijn oude bedieningspaneel



Daarvoor heb ik het ook wel gemaakt van een oude pick-up beschermkap welke vanuit de binnenzijde wit werd gespoten als basis en aan de buitenkant ook weer de biezentape. Ging ook perfect en geeft een mooi resultaat.

Nog even wat opgezocht "3M™ Scotchcal™ High Performance Custom Striping Tape" Even kijken waar ze het verkopen. Is perfect spul maar andere merken zijn er ook.


Hopelijk heb je wat aan de tips.

groeten Bart

[prutser]

Ik heb daar zakkensluittape voor, dit is echter niet in zwart te krijgen wel in donkerblauw, rood, e.d.
Waar ik het vandaan heb weet ik niet meer.

Groet Stephan.

[Ernest]

Je kunt ook je sporenplan in b.v. Excel tekenen en vervolgens printen.
Daarna transparant plakplastic er over.
Groeten,
Ernest

[Reinier Z.]

Nog een idee:

Sporenplan aan de achterzijde op plexiglas tekenen met bv. een zilverkleurige permanente stift. Daarna de hele achterzijde schilderen met zwarte verf. Resultaat:



Zo zit alles netjes veegvast onder het glas. Het schilderen kan gewoon met de kwast, aan de zichtzijde is het vanzelf spiegelglad.

En nog een idee:

Sporenplan uittekenen met een tekenprogramma (desnoods in Paint), en bij een goede kopieerwinkel laten printen in kleur op vinyl sticker. Dat kan tot hele grote formaten (minstens tot A0). Sommige bedrijven kunnen ze ook voor je op kunststof plaat plakken, dan ben je in één keer klaar.

[Marijn]

Ik heb op een van mijn panelen in paint een sporenplan getekend (5px dikke lijnen) inclusief spoornummering, markeringen voor schakelaars en kraagjes voor rond de ledjes.
Vervolgens zelfklevende transperante folie aangebracht (wat opzich even zweten is, gezien vast... vast is bij deze methode) en dit geheel aangebracht op het houtwerk met bisonkit.

Werkt wel aardig..

[santerdam]

Als je een layout in paint of zo hebt getekend, dan kun je vervolgens het hele plaatje spiegelen. Daarna op de 'ouderwetse' overheadsheets (laten) printen - sheet ondersteboven leggen, zodat je de afbeelding op de achterkant print. Voordeel is dat de lijnen en teksten niet kunnen beschadigen.

Sander

[Bertus van 't Wout]

In de tijd dat technische tekeningen nog met inktpennen werden gemaakt, kon je bij de gespecialiseerde zaak voor tekenbenodigdheden rolletjes tape in elke kleur, dikte en stijl kopen.
Zo'n zaak was bijvoorbeeld Swaak in Utrecht. Maar of dat nu nog te koop is weet ik ook niet.

[marco haringa]

Allemaal bedankt voor jullie reacties inmiddels heb ik 7mm zwarte biezentape bij een automatrialenzaak kunnen kopen dus ben ik uit de brand

Nogmaals bedankt allemaal groetjes marco
