Een K83 met een aansluiting voor een externe voeding en schroefconnectoren

[Wim Ros]

Hi,

Heb maar eens een oud paard van stal gehaald. Mede omdat er nog al eens problemen zijn met de vervanger de 5211.

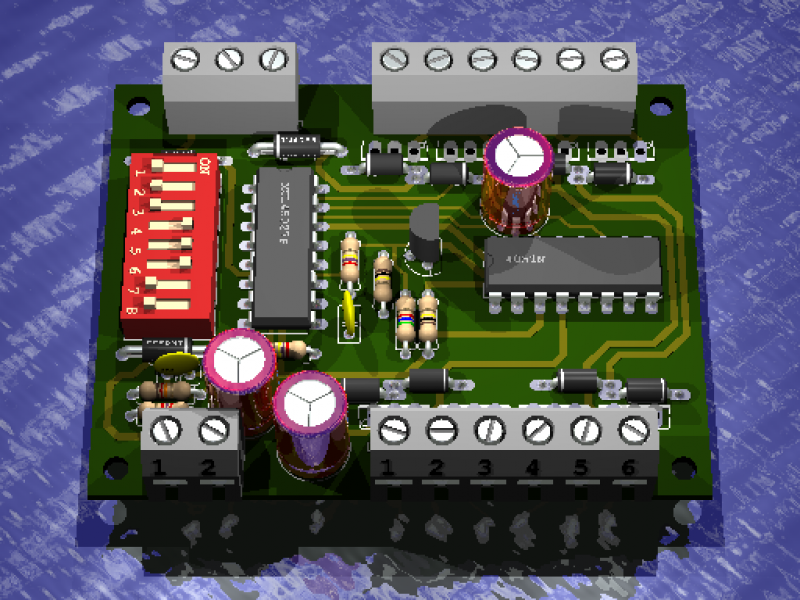

Het eerste concept maar eens opgezocht en een aansluiting voor een externe voeding erin gezet, de aansluitbussen vervangen door schroefconnectoren. En zie hier de betaversie van het ontwerp.



Mvg
Wim.

[Jan Huchshorn]

Hallo Wim,

Met dat paard ben ik onlangs ook bezig geweest, alleen heb ik het de andere kant op laten lopen.

Omdat ik de wisseldecoders toch niet op de treinenbooster wil hebben en ze dus op een aparte booster moet aansluiten, kan ik de voedingsspanning voor de wissels net zo goed ook uit die booster halen. Dan heb je ook geen externe voedingsaansluiting nodig.

Om die booster wat gelijkmatiger te belasten heb ik er nu een paar gebouwd met een bruggelijkrichter, dan is er meteen wat meer spanning (0,5-1volt) op de wisselspoelen voorhanden.
Het is wel zo dat hoe zwaarder de booster hoe minder de winst.

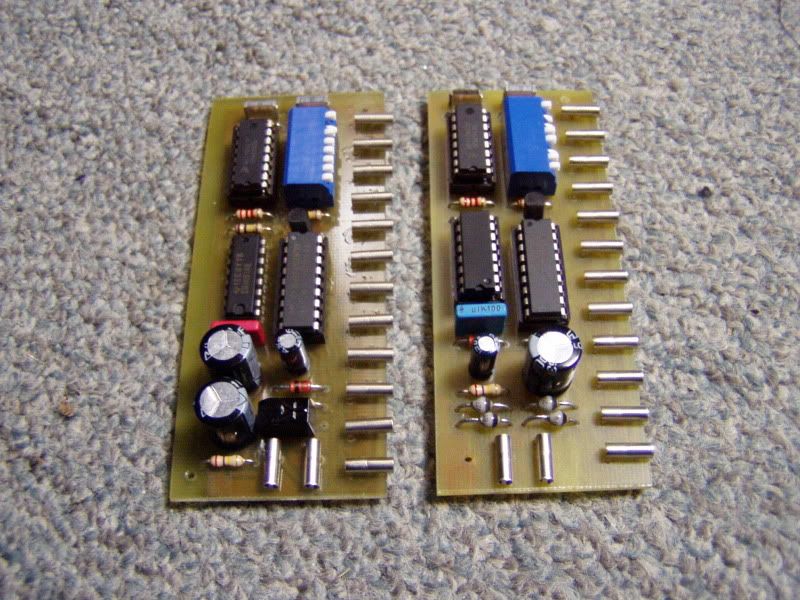

Links een wisseldecoder met één diode en rechts met bruggelijkrichter.

Succes verder met je project.

Jan
