Auteur Topic: Ultieme keerlusprint in combinatie met S88SD16-N met nieuwe lay-out (gelezen 1580 keer)

Dpc Fo · « **Gepost op:** 02 February 2009, 20:40:09 »

Collegaspoorders,

Sinds enkele dagen ben ik in het bezit van twee fraaie S88SD16-N prints van Wim en Karst en ik wil tenminste één daarvan inrichten voor het gebruik in combinatie met een ultieme keerlusprint. Op de site van Wim Ros staat wel een tekening http://people.zeelandnet.nl/rosoft/S88SD16metKeerlus.JPG van zo'n combinatie, maar die is gebaseerd op een andere versie van de S88SD16. Zo heeft mijn versie weerstandsnetwerken, die in bovenstaande tekening niet zie.

Ik zit met name met de vraag waar de draadbruggen te plaatsen, die in bovenstaande tekening getekend zijn en vraag me af óf en welke weerstandsnetwerken op de nieuwe lay-out kunnen vervallen. Ben iets te onbekend met weerstandsnetwerken om hier zomaar wat te gaan proberen, dus graag jullie deskundig advies

groet, Carlo

Remco. · « **Reactie #1 Gepost op:** 02 February 2009, 20:41:26 »

Dan kun je er beter een mailtje aan Wim aan wagen, hij heeft beide in de verkoop/bouw dus hij zal wel weten hoe en/of wat.

Gr. Remco.

Dpc Fo · « **Reactie #2 Gepost op:** 02 February 2009, 20:54:48 »

Hoi Remco,

Dat is natuurlijk wel zo, maar ik zal wel niet de enige zijn die iets dergelijks van plan is. Als het antwoord hier op het forum te vinden is, hebben ook anderen er wat aan.

(wat niet wegneemt dat ik Wim inderdaad wel zal mailen als het antwoord hier niet komt. Ik heb geen haast, ik heb nog geen meter rails liggen

)

Carlo

Wim Ros · « **Reactie #3 Gepost op:** 02 February 2009, 21:34:11 »

Carlo,

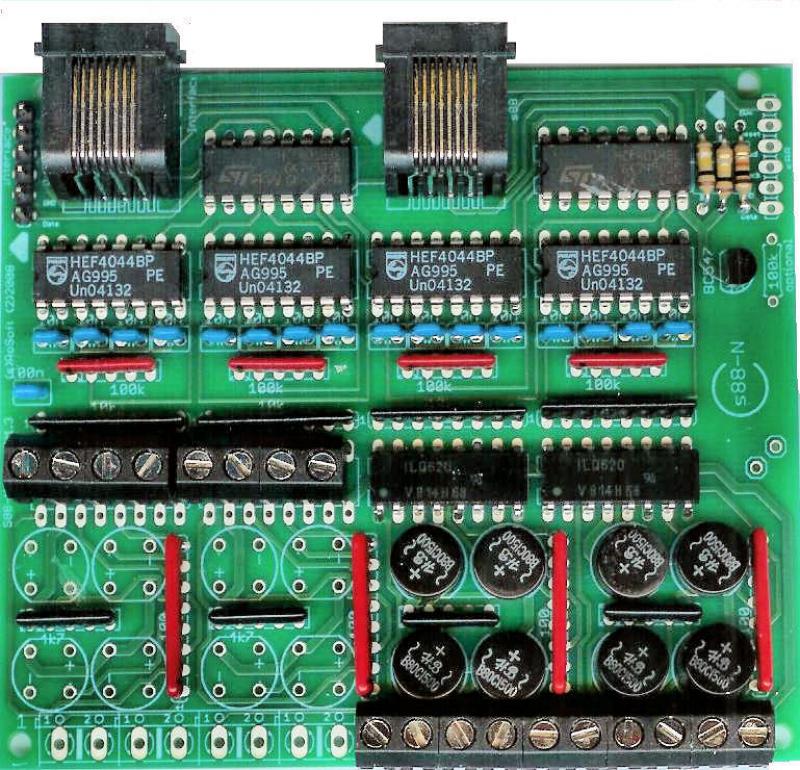

Hier een voorbeeld van een halve S88 en een halve S88SD16

Aan de linkerzijde kunnen de twee rode en de twee zwarte weerstandsnetwerken vervallen. Je kunt de linkerzijde in elke gewenste combinatie aanpassen. Waarbij het plaatsen van de complete netwerken geen invloed heeft op de S88.
Draadbruggen zijn niet meer nodig, het verplaatsen van de schroefconnector is voldoende.

Mvg
Wim.
