Loksound 58928

[Biessendorf]

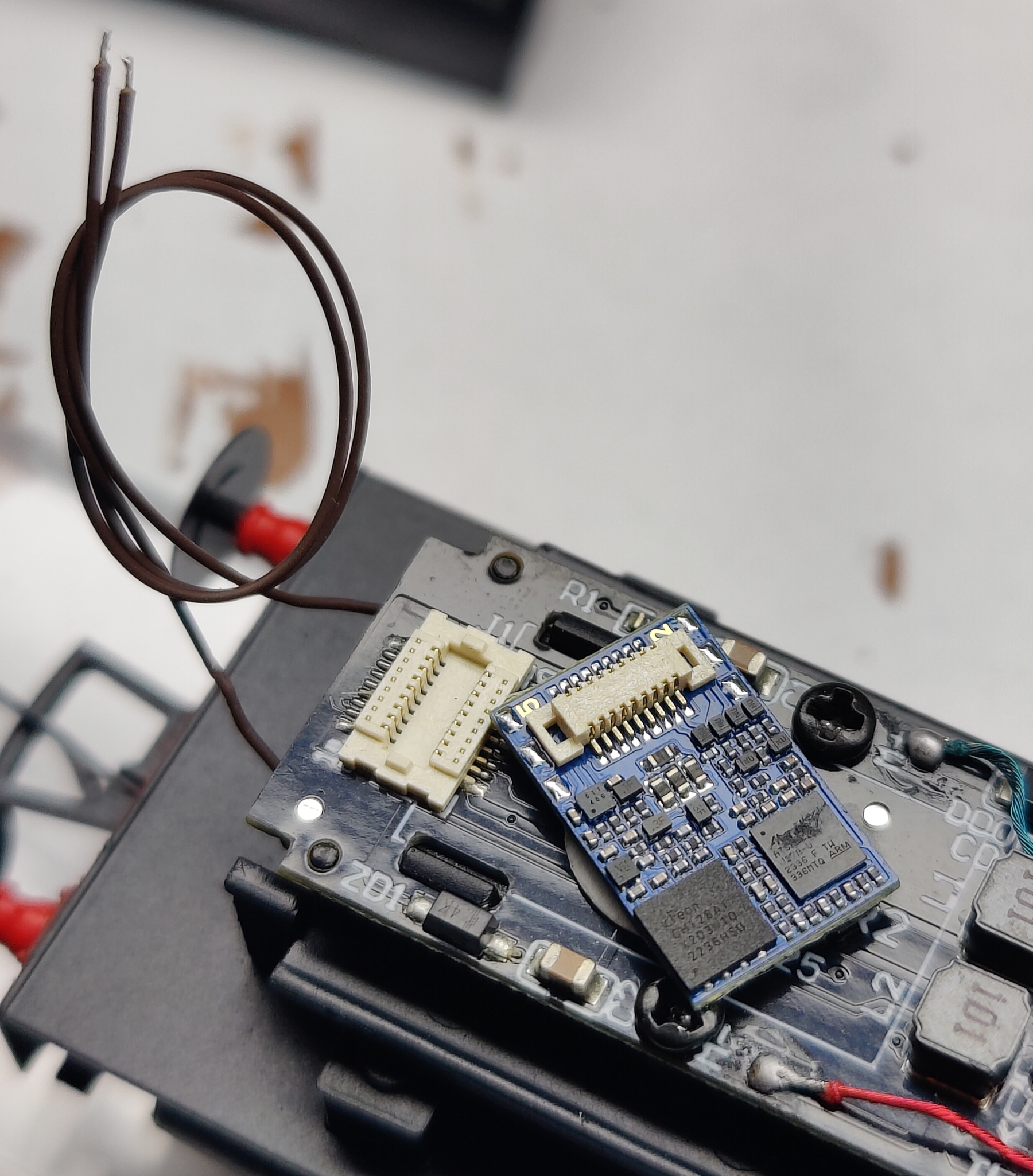

Waar sluit ik nu de speakerdraadjes op aan?

Ik zie 2 x 3 soldeerpads maar heb geen omschrijving of tekening van deze decoder.

[bask185]

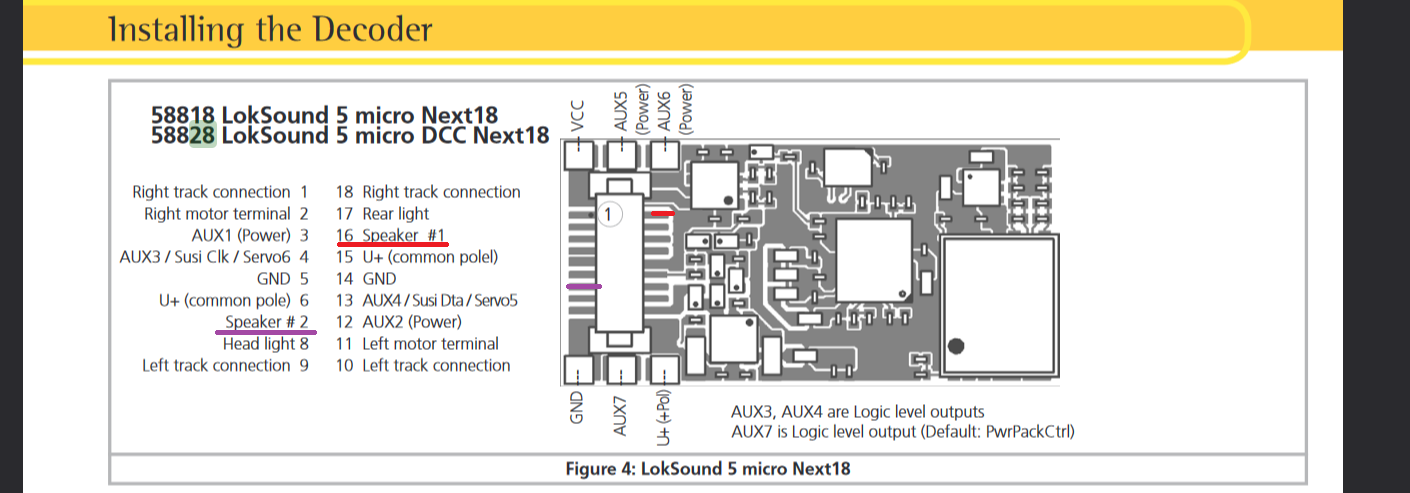

Handleiding vond ik hier. Alleen het nummer is niet helemaal hetzelfde, zal wel verschil tussen micro en nano zijn? Dat weet ik niet. Hij lijkt iig wel erg veel op.
https://www.southwestdigital.co.uk/PDF/LokSound/51989_LokSound_5_ESUKG_EN_InstructionManual_Edition-10_eBook_01.pdf


Er lijken geen zichtbare soldeerpads voor de speaker te zitten. Het enige wat je kan doen is ze op de basis print volgen waar ze naar toe gaan en daar je speaker op solderen.
Ik heb de pinnen gemarkeerd

Mvg,

Bas

[Mark D.]

http://www.dccdecoderservice.nl/images/nem662-next18.jpg

Zijn die aux6 en aux5 als functie gemaped  in die lok?

[Falkenberg]

De speaker moet op de printplaat worden aangesloten, niet op de decoder.

[bellejt]

inderdaad en als we nou meer gegevens hadden van welk voertuig konden we mss kijken waar

[mdjr78]

Ik heb het vermoeden dat die soldeerpads aan de onderzijde van de printplaat zitten, Bert.


Bron:
https://www.youchoos.co.uk/Index-Resource.php?L1=Guides&Item=OODapolHawLesSaddle

Groeten,
Werner

[Biessendorf]



I feel stoopid now

[Biessendorf]

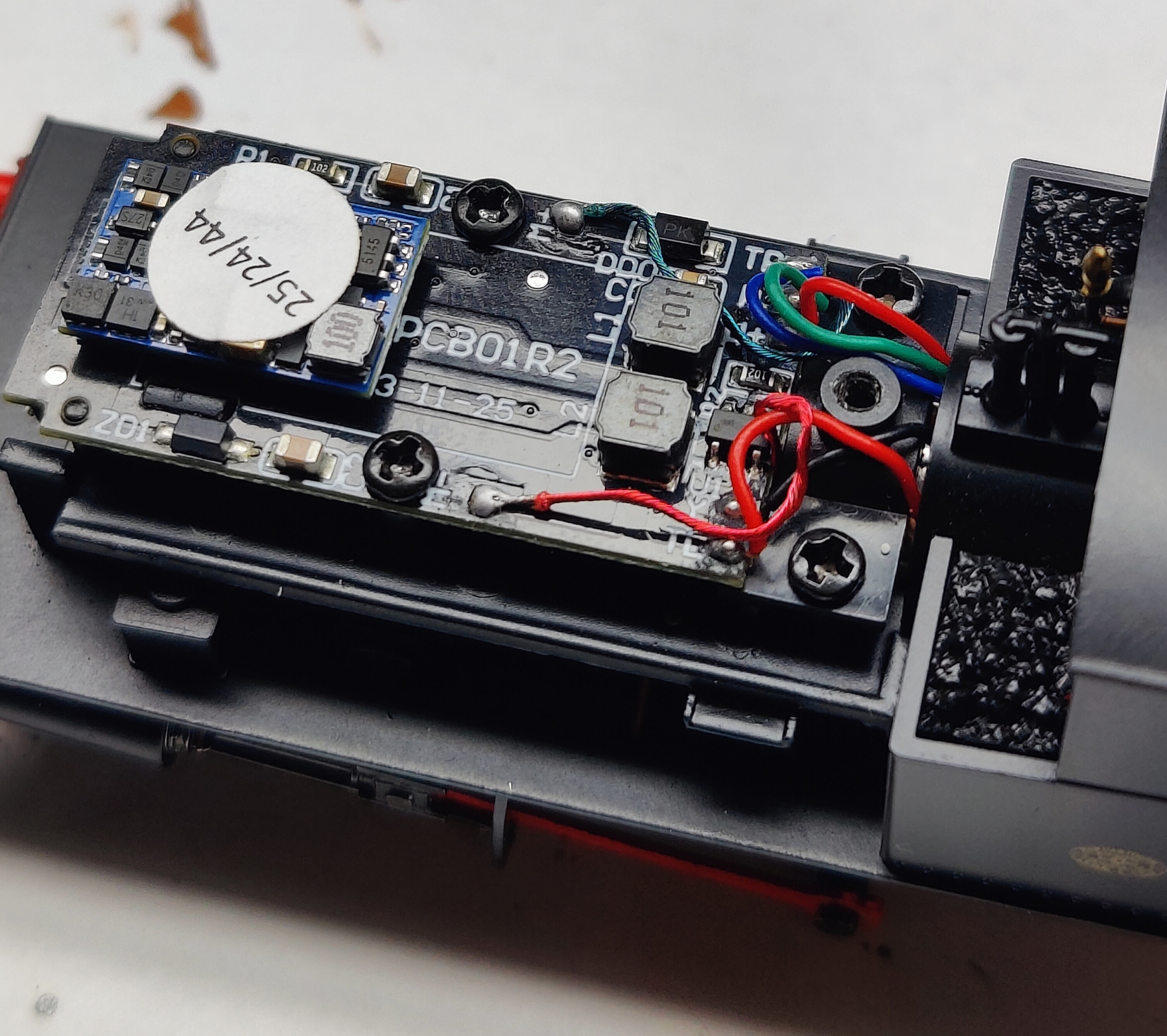

Genoeg plek voor de TrainOmatic SPP Nano hoop ik.



Maar nu het volgende identieke probleem.
Waar sluit ik deze aan?

Dit lijkt de oplossing.

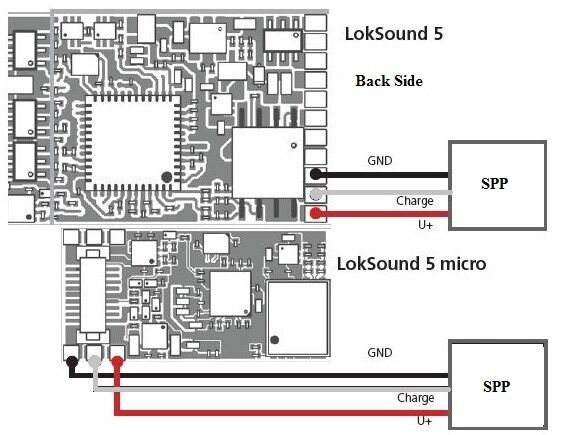

For Loksound 5 Micro the AUX7 has to be configured as SPP Charge Control

This has to be done by programming the following CVs, in the described order:

Write    CV31 = 16

Write    CV32 = 0

Write    CV323 = 31

[Marcel112]

Naast de connector inderdaad Bert.
