Topic: ESU powerpack aansluiten op Loksound micro V4 (gelezen 2176 keer)
De eerste Ivo
Offline
Berichten: 837
ESU powerpack aansluiten op Loksound micro V4
«
Gepost op:
08 February 2018, 21:14:29 »
Allen,
Ik heb een loksound micro v4 en wil daar een powerpack op aan sluiten. Ik kom uit de handleiding niet goed wijs. Kan iemand me helpen?
Ivo
Gelogd
Remunj
Offline
Berichten: 8108
Re: ESU powerpack aansluiten op Loksound micro V4
«
Reactie #1 Gepost op:
08 February 2018, 21:21:21 »
Dat staat toch precies aangegeven op blz 30 van de handleiding.
Kwestie van de juiste padjes zoeken en daaraan solderen.
Gelogd
Gr.
Eric
De eerste Ivo
Offline
Berichten: 837
Re: ESU powerpack aansluiten op Loksound micro V4
«
Reactie #2 Gepost op:
08 February 2018, 21:42:10 »
Eric, meestal begin ik met de manual en dan ga ik naar deze site. Echter ik vind de afbeeldingen zo onduidelijk dat ik hier even om hulp vraag. Aansluiten kan meestal maar 1x fout
Gelogd
Remunj
Offline
Berichten: 8108
Re: ESU powerpack aansluiten op Loksound micro V4
«
Reactie #3 Gepost op:
08 February 2018, 21:51:05 »
Samen met blz 14 erbij is het echt wel duidelijk.

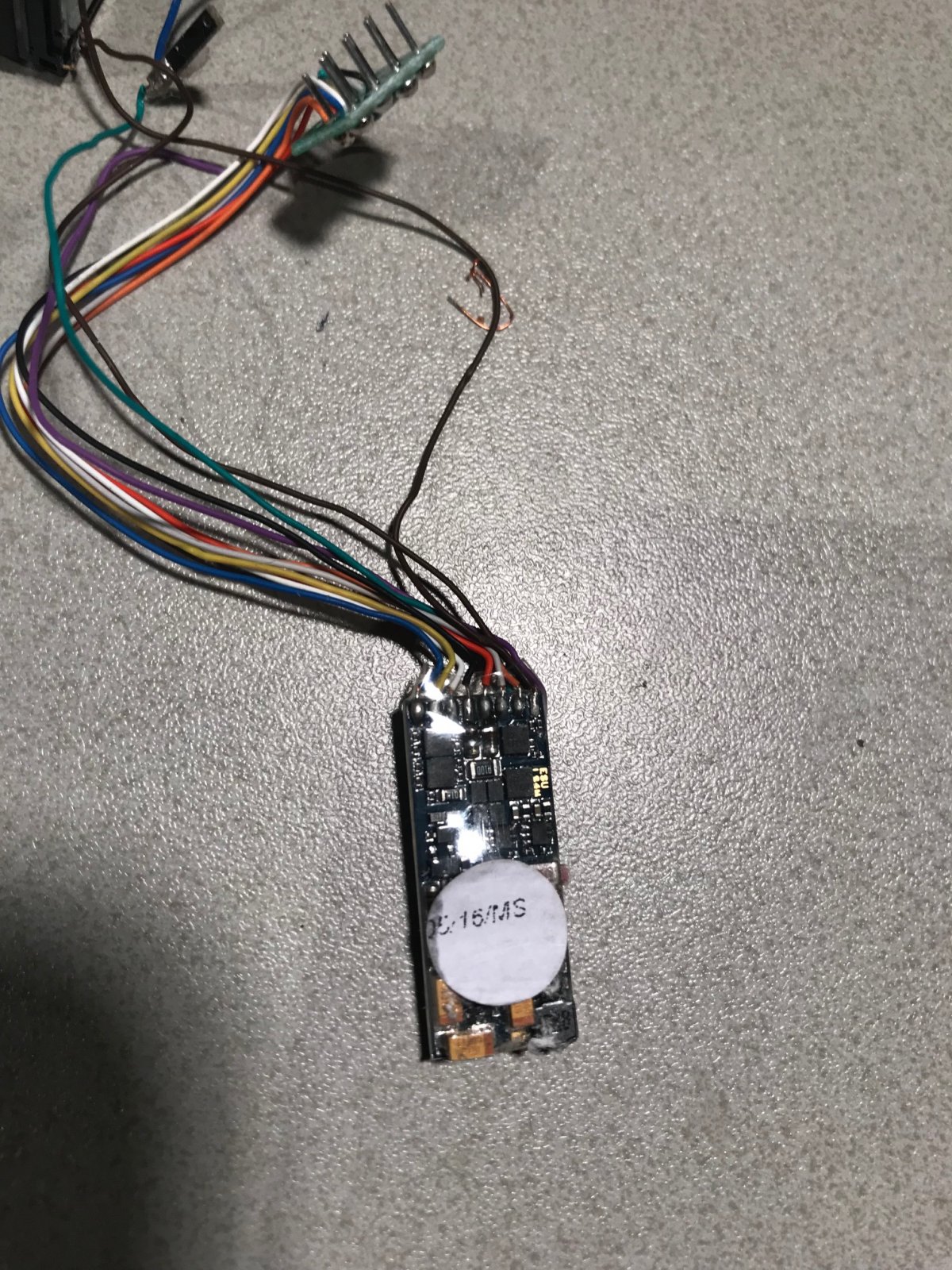

En vanuit je foto's gezien. De bovenste foto het meest rechts bovenste contacje en de derde eronder.

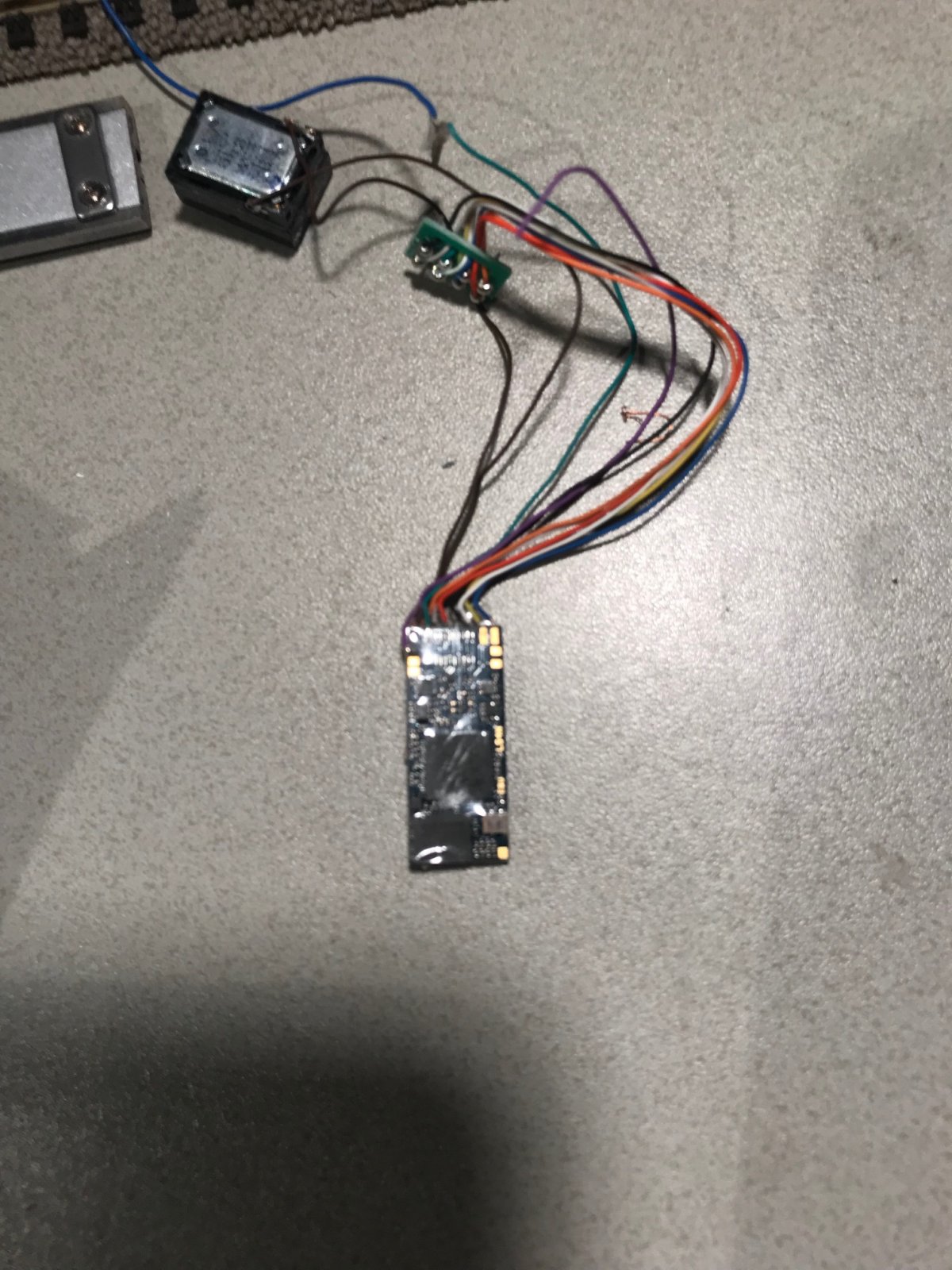

En je tweede foto het meest linkse contactje.
Kwestie van je decoder op zelfde manier houden zoals in de handleiding
Gelogd
Gr.
Eric
ingenium
TM
Offline
Berichten: 4350
Re: ESU powerpack aansluiten op Loksound micro V4
«
Reactie #4 Gepost op:
08 February 2018, 21:59:21 »
Fijn dat in de handleiding van de loksound de bedrading van de powerpack allemaal zwart is. In de handleiding van de powerpack vind je de betekenis bij de draadkleur.
Gelogd
Ben geitjes voeren en bloemetjes plukken, doei...
Remunj
Offline
Berichten: 8108
Re: ESU powerpack aansluiten op Loksound micro V4
«
Reactie #5 Gepost op:
08 February 2018, 22:02:46 »
Inclusief nogmaals diezelfde plaatjes waar aan te sluiten
Gelogd
Gr.
Eric
De eerste Ivo
Offline
Berichten: 837
Re: ESU powerpack aansluiten op Loksound micro V4
«
Reactie #6 Gepost op:
08 February 2018, 22:05:56 »
Eric, ik zal op basis van deze info nogmaals proberen... kijke of ik wat gemist heb....
Gelogd
ingenium
TM
Offline
Berichten: 4350
Re: ESU powerpack aansluiten op Loksound micro V4
«
Reactie #7 Gepost op:
08 February 2018, 22:33:43 »
Wel de handleiding van de Esu.eu site downloaden, de meegeleverde hardcopy is dacht ik ook zw/w.
Gelogd
Ben geitjes voeren en bloemetjes plukken, doei...
roadster36
Offline
Berichten: 5554
Team Mitropa
Re: ESU powerpack aansluiten op Loksound micro V4
«
Reactie #8 Gepost op:
08 October 2023, 09:57:23 »
ik heb een loc sound micro 5 met flatcable aansluiting.(58810)
Deze heeft een klein plaatje met aansluitpads boven op de decoder zitten en dat wijkt dus af van de aansluitschema's
nou wil ik hier powerpack mini 54671 op aansluiten.
http://www.tsdbvba.be/handleidingen/54670.pdf
(handleiding voor de 54671 is er niet)
u+ en masse (m) kan ik vinden op de decoder maar charge vind ik niet.
er staat op m, s+flm en rl, tl, a2, u+ a1, tr
Welke aansluiting moet ik hebben voor de witte draad?(Charge)
«
Laatst bewerkt op: 08 October 2023, 10:09:22 door roadster36
»
Gelogd
bellejt
Offline
Berichten: 2253
Re: ESU powerpack aansluiten op Loksound micro V4
«
Reactie #9 Gepost op:
08 October 2023, 10:20:32 »
op het pinnetje tussen de 2 andere en AUX 7 programmeren als powerpack.staat in de handleiding die bij de decoder zit pag 18
Gelogd
Greetings,salutations,groetjes,
roadster36
Offline
Berichten: 5554
Team Mitropa
Re: ESU powerpack aansluiten op Loksound micro V4
«
Reactie #10 Gepost op:
08 October 2023, 10:23:53 »
daar staat Gnd aux 7 en u+
Masse Zwart dus op GND
Charge wit dus op aux 7
U+ rood uiteraard op U+
zo dus ?
«
Laatst bewerkt op: 08 October 2023, 10:26:35 door roadster36
»
Gelogd
bellejt
Offline
Berichten: 2253
Re: ESU powerpack aansluiten op Loksound micro V4
«
Reactie #11 Gepost op:
08 October 2023, 10:55:46 »
yep en aux 7 programmeren ook.Staat in de handleiding 10.10
http://www.sbs4dcc.com/tutorialstipstricks/esuloksound5keepalive.html
Gelogd
Greetings,salutations,groetjes,
roadster36
Offline
Berichten: 5554
Team Mitropa
Re: ESU powerpack aansluiten op Loksound micro V4
«
Reactie #12 Gepost op:
08 October 2023, 11:31:49 »
Dankjewel
gr Jan
Gelogd
