Auteur Topic: Philotrain NS 2100 (gelezen 1060 keer)

Andries · « **Gepost op:** 01 January 2022, 12:42:25 »

Ik ben bezig met het bouwen van een NS 2100 van Philotrain. De bouwbeschrijving bestaat uit drie foto's. Op één ervan is ze zien, hoe de verschillende onderdelen in elkaar gezet moeten worden, waarna er ineens een tender ontstaat met een motor die via een cardanas naar de drijfwielen loopt.
Wat niet te zien is, is hoe de motor op/in de tender gemonteerd moet worden.
Als ik de motorsteun er rechtop plaats, komt hij veel te hoog uit. Op zijn zijde liggend, past de motorsteun met moter in de tender, maar ik zie niet hoe hij gemonteerd moet worden aan het onderstel.
Is er iemand die daar iets meer over kan vertellen?

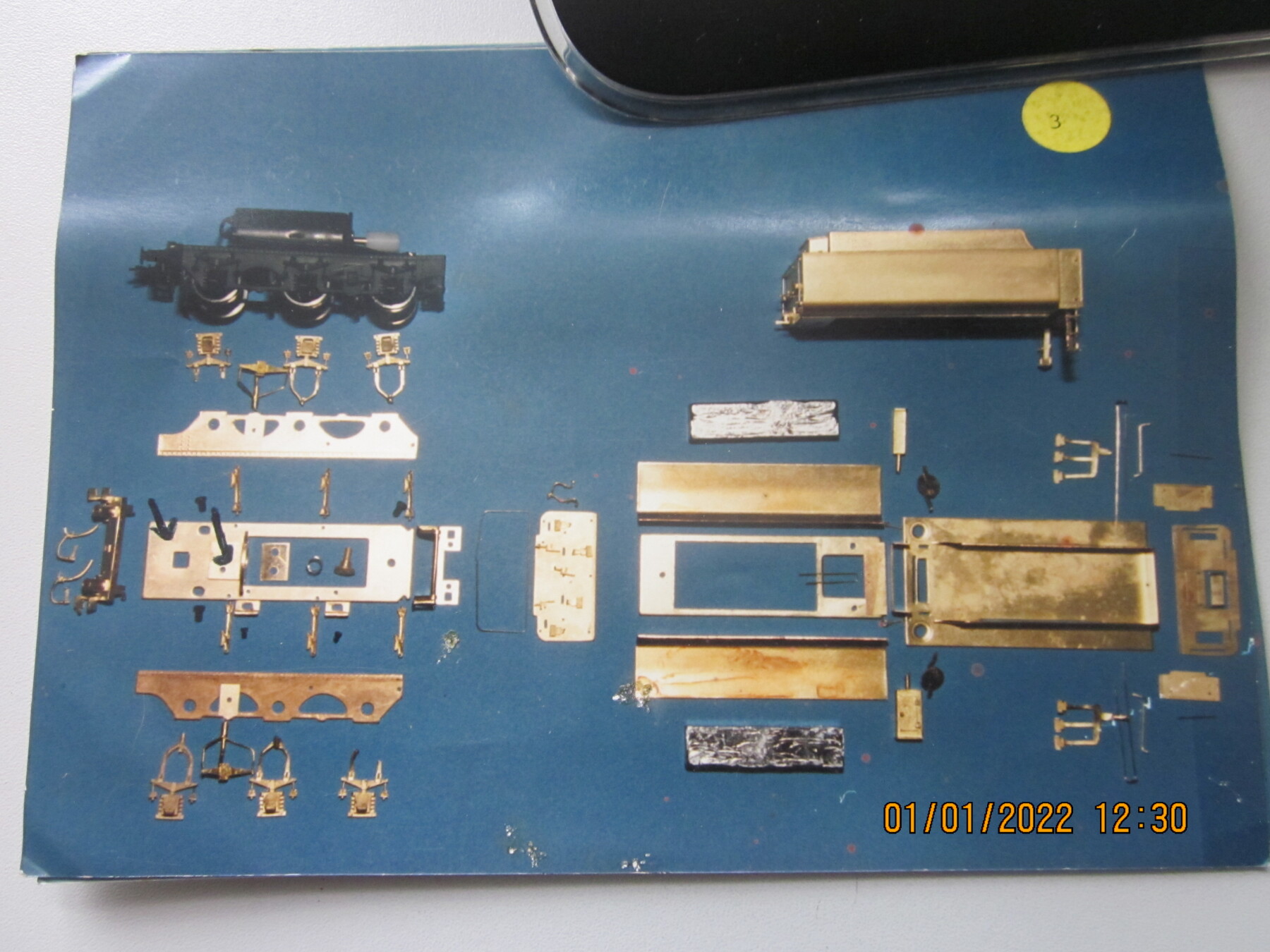

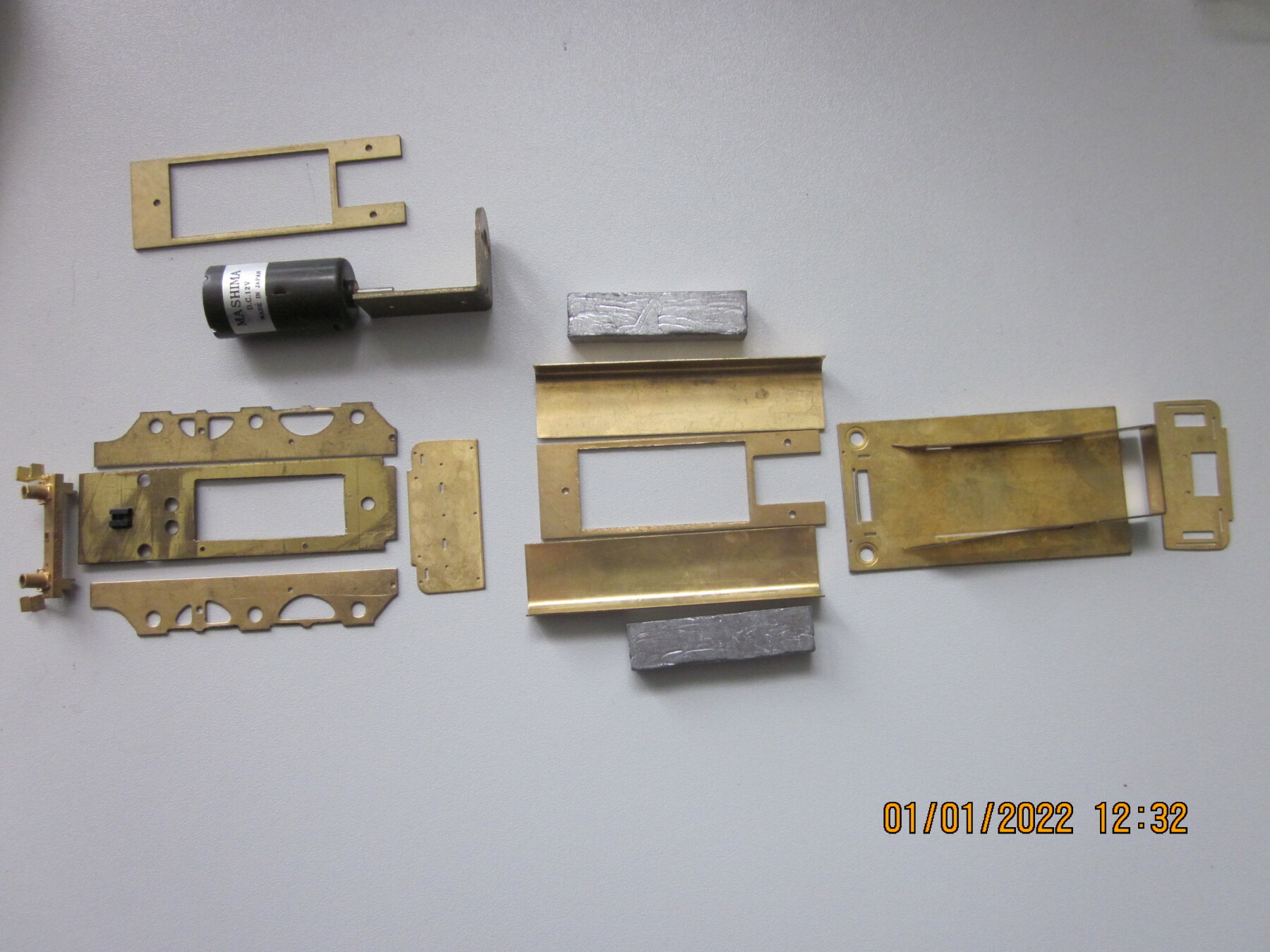

Op de eerste foto: de foto van de bouwbeschrijving, de tweede foto de onderdelen uit de kit. Over is nog een kopie van een messing onderdeel. Misschien moet dat ook gebruikt worden.

Andries

AB 7216 · « **Reactie #1 Gepost op:** 01 January 2022, 12:56:43 »

Ik krijg het idee, dat je beugel niet klopt. Hij lijkt te groot te zijn.
De steun heeft twee schroefjes vanaf het frame, zichtbaar onder de witte bus voor de motor.

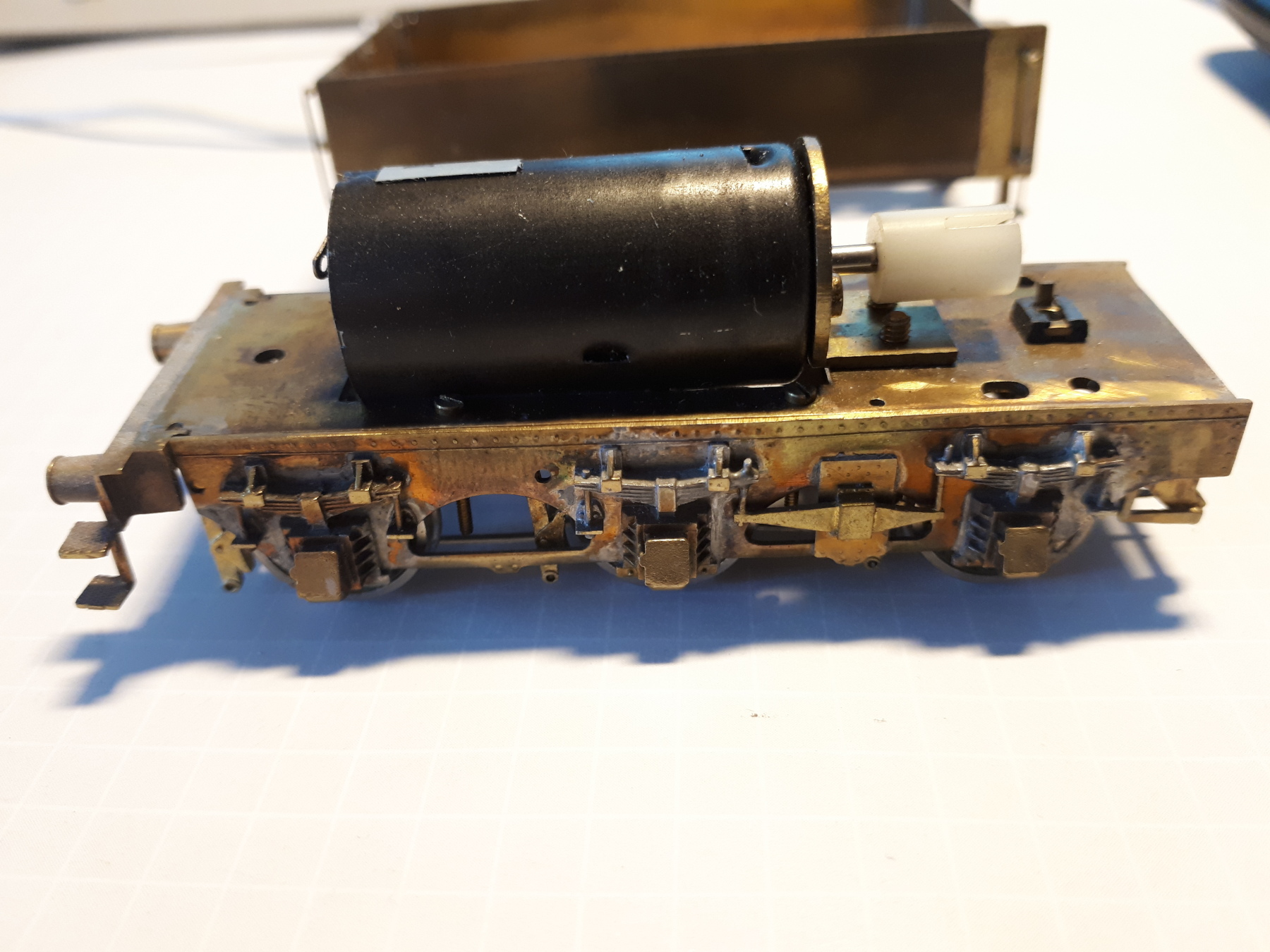

Dit is de motor in mijn nog in aanbouw zijnde 2100

Groeten Arjen

Andries · « **Reactie #2 Gepost op:** 01 January 2022, 13:53:57 »

Dank voor de reactie. De foto is sowieso heel verwarrend, want het lijkt of alles correct ligt voor de montage, maar als je de onderdelen zo monteert, komt de bufferbalk aan de voorkant van de tender. Het lijkt er idd. op dat de motorsteun niet de juiste is. Dan houd ik nog een messing plaatje over. Welk onderdeel wordt door het vierkante blokje met een schroef vastgehouden? Heb je eventueel een foto van de onderkant van de tender?

Andries

AB 7216 · « **Reactie #3 Gepost op:** 01 January 2022, 15:18:07 »

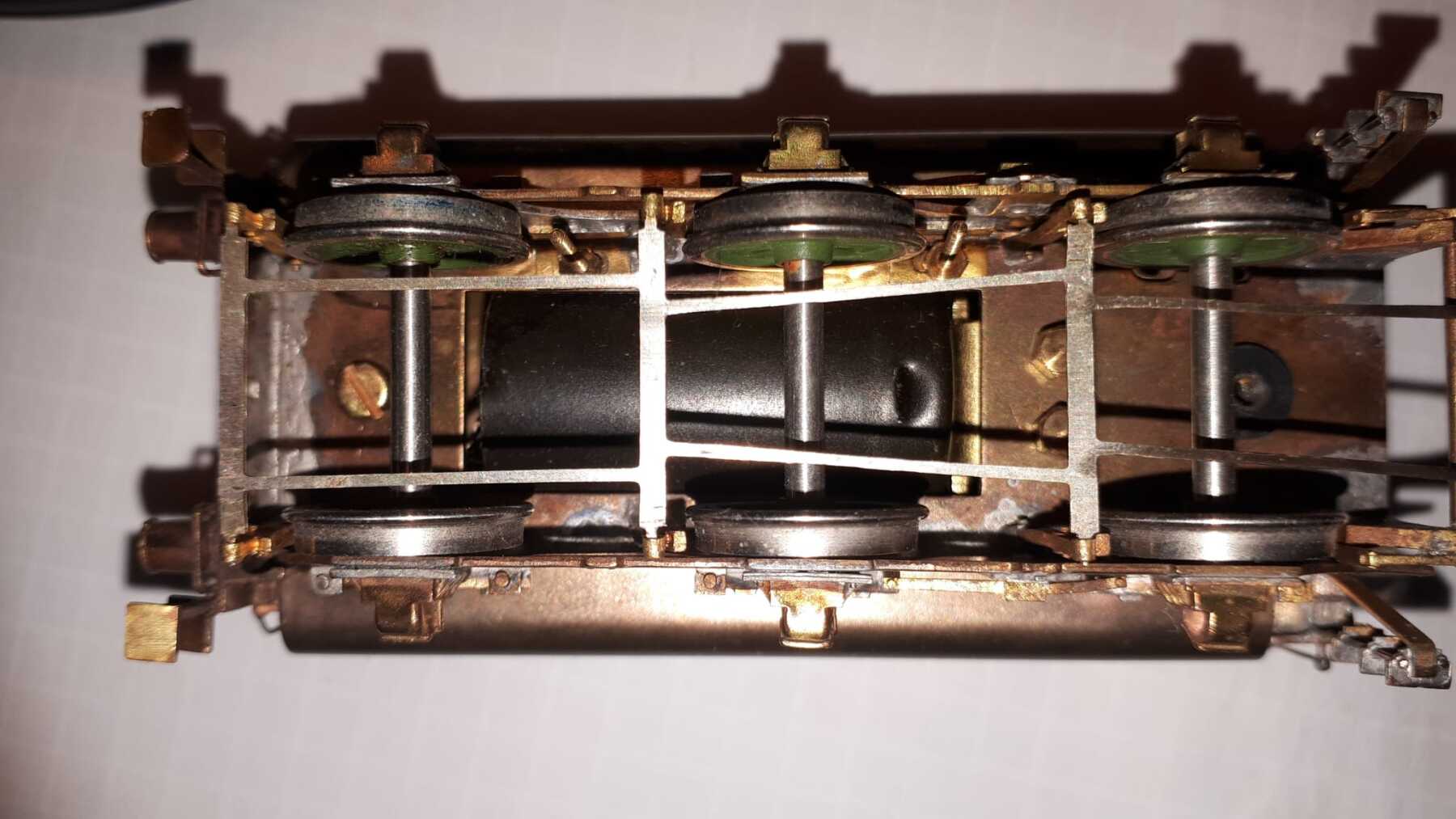

Zoiets?

Citaat van: Andries op 01 January 2022, 13:53:57

Welk onderdeel wordt door het vierkante blokje met een schroef vastgehouden? Heb je eventueel een foto van de onderkant van de tender?

Het kunststof blokje met schroef is voor de koppeling naar de loc, de tender neemt aan een zijde stroom af, de loc aan de andere zijde.
Groeten Arjen

Roy Hendriks · « **Reactie #4 Gepost op:** 01 January 2022, 17:56:36 »

Hoi Andries,

Het lijkt erop dat je de bodemplaat achterstevoren hebt liggen. De kan met het rechthoekige gat moet naar de achterkant en bufferbalk zitten.

Gr. Roy
