Vraag over boosters

[bask185]

Ik heb een Tams redbox overgenomen van een forumgenoot en deze heeft geen booster ingebouwd. Ooit op een dag komt deze misschien een Cs3+ te vervangen en dan heb ik dus een tweetal boosters nodig.

Nu zijn er H-brug boosters en common ground boosters. Voor het gebruik bij S88 modules voor massadetectie zijn normaliter common ground boosters de standaard. Zo kan je bijvoorbeeld een DR5000 met H-brug uitgang wel aansluiten op een marklin baan, maar kan je niet de marklin S88n modules nemen omdat dat je dan 18V op de massa zet via je je rails. Anders frituur je je Dr5000. Dan moet je de OPTO variant kopen.

Maar als je uitgangstrap een CDE H-brug booster aanstuurt waarvan de ingang galvanisch gescheiden is van de uitgang en de voedingen van beide systemen zijn gescheiden, maakt het dan nog uit of de uitgang trap een H-brug is of niet? Ik wil er dolgraag eentje zelf fabrieken, maar die common ground dingen hebben zo veel componenten er op zitten...

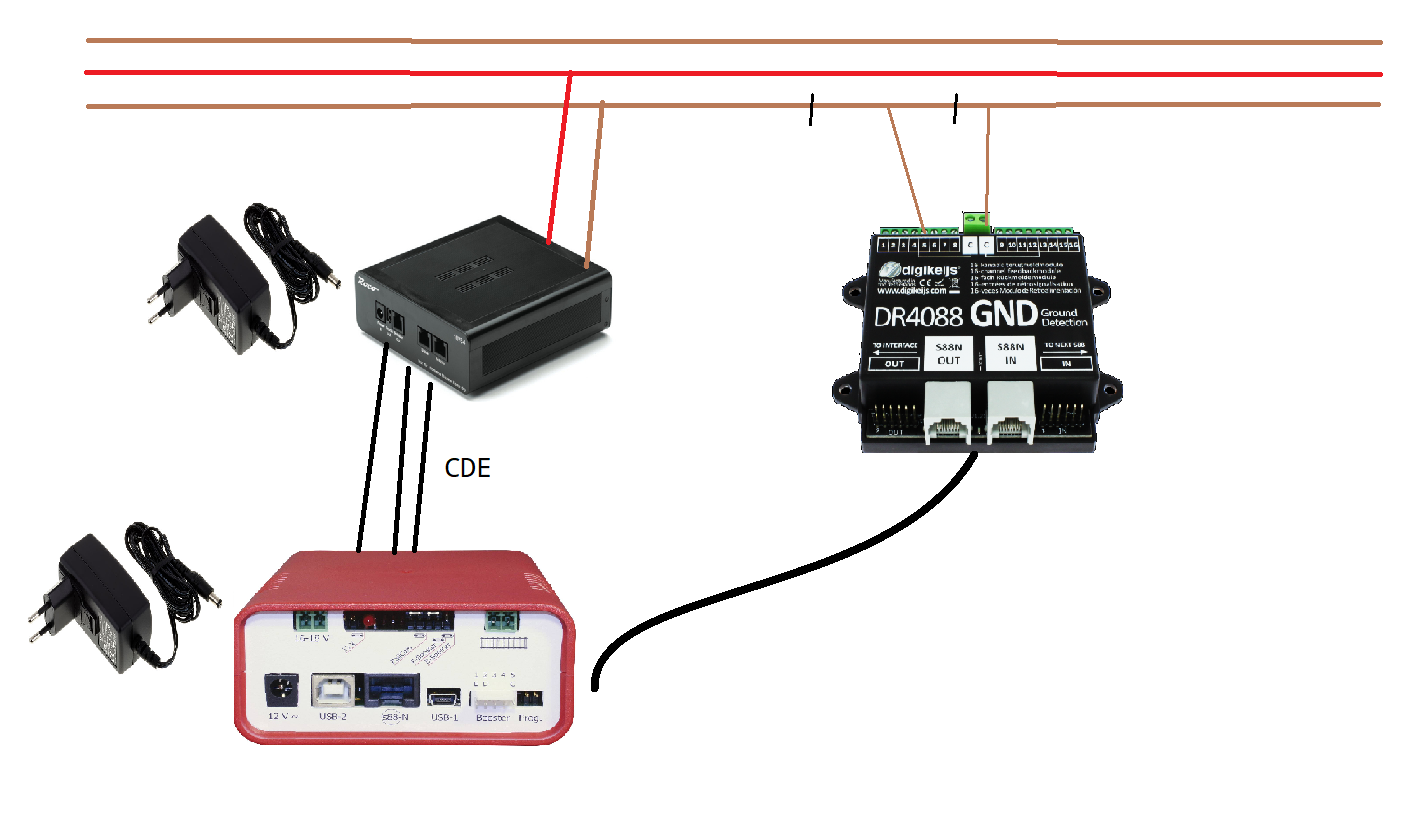

Volgens mij is onderstaand plaatje dus perfect veilig, omdat de massa's van de twee voedingen gescheiden zijn. Tussen rails en red box loopt nu maar 1 geleider en dat is de bruine draad


Dan had ik nog een vraag en deze vind ik erg... merkwaardig. Een van de Tams boosters die heeft een schakelaar waarmee je die kan omzetten naar of DCC of MM2 en niet beiden. Kan iemand me uitleggen waar dat goed voor is? Voor zover ik weet is er elektrisch niks anders tussen de twee. Het protocol in software verschilt dus de timing van de bits zijn anders en MM2 is asymmetrisch, maar hoe heeft dat op elektrisch vlak nu invloed in een booster?

Mvg,

Bas
