Auteur Topic: Functie uitgangen Roco 1200  (gelezen 5367 keer)

De eerste Ivo

  • Offline Offline
  • Berichten: 837
Functie uitgangen Roco 1200
« Gepost op: 07 February 2016, 12:31:31 »
Hallo allemaal,

Heeft iemand toevallig een idee hoe de fysieke uitgangen van de Roco 1200 zijn uitgevoerd?

Mbv CV125-132 kun je instellen dat de cabine verlichting uit moet als de loc gaat rijden, maar dan moet ik wel weten op welke functieuitgang deze zit.

Ivo

Tinus Trein

  • Offline Offline
  • Berichten: 109
Re: Functie uitgangen Roco 1200
« Reactie #1 Gepost op: 07 February 2016, 12:40:34 »
Als ik me goed herinner kwam ik op het volgende uit:

Front light: 3x geel, Cab 1
Rear light: 3x geel, Cab 2
Aux 1: 2x rood, Cab 2
Aux 2: 2x rood, Cab 1
Aux 3: cabineverlichting Cab 1
Aux 4: cabineverlichting Cab 2
Aux 5: 1x geel Cab 1 + Cab 2


Mvg,

De eerste Ivo

  • Offline Offline
  • Berichten: 837
Re: Functie uitgangen Roco 1200
« Reactie #2 Gepost op: 07 February 2016, 15:13:56 »
Hallo Tinus en anderen,

Heb CV129 op 61 en CV130 op 62 gezet. De cabine verlichting brandt dan alleen in de rijrichting en gaat uit bij rijden.

Waar ik nog niet achter ben hoe je een tijdsvertraging kunt instellen, m.a.w. cabineverlichting gaat pas aan als loc even stilstaat en pas uit als hij even rijdt.

Ivo

ruudns

  • Offline Offline
  • Berichten: 6348
  • ***
Re: Functie uitgangen Roco 1200
« Reactie #3 Gepost op: 07 February 2016, 15:37:55 »

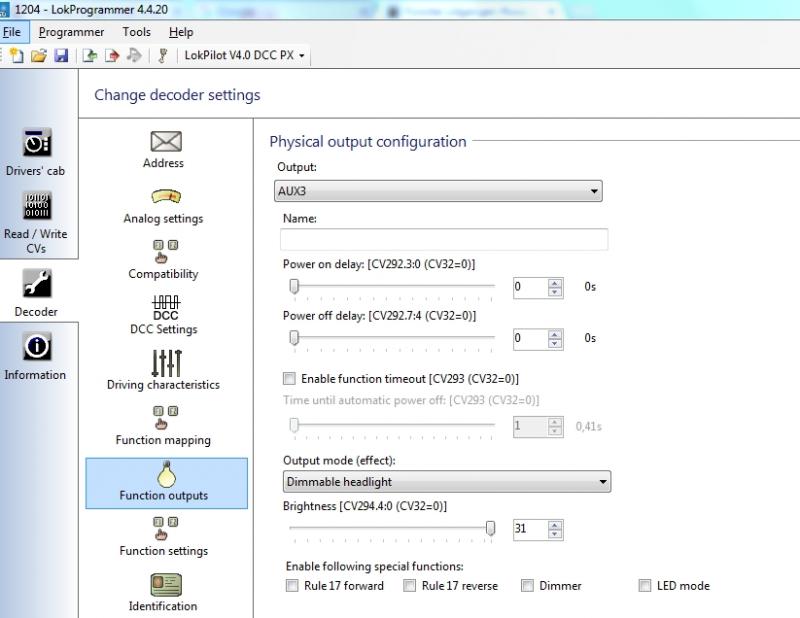

Delay power on/of in combinatie met "enable function timeout" ;)

« Laatst bewerkt op: 07 February 2016, 15:39:41 door ruudns »
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (https://forum.beneluxspoor.net/index.php?topic=67158.0).

De eerste Ivo

  • Offline Offline
  • Berichten: 837
Re: Functie uitgangen Roco 1200
« Reactie #4 Gepost op: 07 February 2016, 15:47:23 »
Hoi Ruud,

In mijn 6480 had ik dat zo ingesteld en dat werkt, maar daar zit een ESU in. In de Roco zit een Zimo. Zijn deze CV's universeel?

Ivo

ruudns

  • Offline Offline
  • Berichten: 6348
  • ***
Re: Functie uitgangen Roco 1200
« Reactie #5 Gepost op: 07 February 2016, 15:48:12 »
Geen idee, ik heb alleen ESU's (y).
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (https://forum.beneluxspoor.net/index.php?topic=67158.0).

Remunj

  • Offline Offline
  • Berichten: 8109
Re: Functie uitgangen Roco 1200
« Reactie #6 Gepost op: 08 February 2016, 12:37:39 »
In de Roco zit een Zimo. Zijn deze CV's universeel?
Nee. Alleen de door NMRA genormeerde CV's zijn universeel.
De rest is door de fabrikanten zelf in te vullen.

Heb even in de Zimo handleiding gekeken en wat jij wil moet kunnen.
Kijk maar vanaf hoofdstuk 3.22

Alvast een voorzet:
Citaat
= 001101xx “Soft start” = slow power-up of function output = 52, 53, 54
Vanaf CV125 instelbaar afhankelijk van de uitgang die je wilt instellen.
Gr.
Eric

PeterNS

  • Offline Offline
  • Berichten: 222
Re: Functie uitgangen Roco 1200
« Reactie #7 Gepost op: 08 February 2016, 20:35:40 »
Hoi Ruud,

Ik heb zoals jij in dit draadje laat zien in het tabblad functie mapping van de Esu locprogrammer alles zo gewijzigd naar jouw voorbeeld maar op welk tabblad vind ik nu welke CV's je  moet wijzigen?


Peter

Remunj

  • Offline Offline
  • Berichten: 8109
Re: Functie uitgangen Roco 1200
« Reactie #8 Gepost op: 08 February 2016, 20:56:28 »
Peter,

Dan ga ik er vanuit dat je geen Lokprogrammer hebt?

Klik in de menu regel op "Tools" en dan op "Show changed CV's"

Dan krijg je een overzicht van de CV's die je moet aanpassen
Gr.
Eric

De eerste Ivo

  • Offline Offline
  • Berichten: 837
Re: Functie uitgangen Roco 1200
« Reactie #9 Gepost op: 08 February 2016, 21:03:56 »
Hallo Eric,

Bijna goed. Een beetje verder naar beneden in de manual van Zimo: =

001111xx Automatisches Abschalten des Funktions-Ausganges bei Fahrstufe > 0 (z.B. Ausschalten der Führerstandsbeleuchtung in Fahrt). = 60, 61, 62

De functie die jij aanhaalt, zorgt alleen voor langzaam sterker worden van de uitgang, maar dat wil ik niet.

Ik wil dat als de lok gaat rijden, de cabine verlichting na x tienden van seconden uitgaat. Bij stoppen na x tienden van seconden aangaat. Dat gaat bij ESU met de functies die Ruud aanhaalt.

Ivo

ruudns

  • Offline Offline
  • Berichten: 6348
  • ***
Re: Functie uitgangen Roco 1200
« Reactie #10 Gepost op: 08 February 2016, 22:12:47 »
 ::) Zal het er zelf ook maar eens in gaan programmeren, ziet er iets natuurlijker uit (y) ;D.
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (https://forum.beneluxspoor.net/index.php?topic=67158.0).

De eerste Ivo

  • Offline Offline
  • Berichten: 837
Re: Functie uitgangen Roco 1200
« Reactie #11 Gepost op: 08 February 2016, 22:33:25 »
Ruud, kijk maar naar het filmpje dat ik je geappt heb. Effect is echt heel mooi. :D
ivo


Remunj

  • Offline Offline
  • Berichten: 8109
Re: Functie uitgangen Roco 1200
« Reactie #12 Gepost op: 09 February 2016, 08:22:36 »
Hallo Eric,

Bijna goed. Een beetje verder naar beneden in de manual van Zimo: =

etc...
Hoi Ivo,

Was een klein beetje door de reactie van Ruud op het verkeerde been gezet.
Maar je hebt je gewenste functie gevonden en daar gaat het om  8)
Gr.
Eric

Coen Burki

  • Offline Offline
  • Berichten: 754
Re: Functie uitgangen Roco 1200
« Reactie #13 Gepost op: 09 February 2016, 10:04:54 »
Beste forumlezers,

Nu we toch bezig zijn.
Heeft iemand de CV instellingen voor het continu uitzetten van de sluitverlichting aan beide zijden.
Als ik in het rijblad bij Koploper de sluitverlichting deactiveer gaat deze na bijv. na een noodstop weer branden ondanks dat het vinkje wel aanstaat.

Groet,
Coen.

ruudns

  • Offline Offline
  • Berichten: 6348
  • ***
Re: Functie uitgangen Roco 1200
« Reactie #14 Gepost op: 09 February 2016, 10:16:09 »
Zal eerder aan de carnaval liggen Eric ;D. Waardoor zette ik je op het verkeerde been?
@Ivo: geen appje gehad hoor. Zet 'm op youtube met een link je naar hier, heeft iedereen er iets aan ;).
@Coen: Aux1 en Aux2 van de functie knop afhalen. Maar dat lijkt me eerder aan Koploper te liggen die na een noodstop niet alles goed opstart toch?
« Laatst bewerkt op: 09 February 2016, 10:18:17 door ruudns »
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (https://forum.beneluxspoor.net/index.php?topic=67158.0).
