Vragen over Plan E

[Kevin 1981]

Hallo,

Ik ben met de bouw bezig van een drietal plan E wagons.
een 2e klas wagon, een bufet wagon, en een postwagon.
Nu heb ik al wat rond gegoogle't,
maar ik ben op zoek naar foto's van het dak van deze 3 wagons.
(ivm de div te monteren onderdelen)
En welke kleur (merk / nr) blauw moet ik gebruiken voor de wagons?

Alvast bedankt Kevin

[Karst Drenth]

Hoi Kevin,

Ik neem aan dat het Mastica setjes betreft.

Als je er prijs op stelt kan ik hier vanavond wel wat plaatjes neerzetten van de door mij gebouwde modellen.

Grtzz,

Karst

[Kevin 1981]

Hallo Karst,

Het is inderdaad een Mastica set.
foto's zijn altijd welkom.

kevin

[Karst Drenth]

Fotoooo's:  (klik op de plaatjes voor grote versie)


Het 2e klas rijtuig...






Posterijen...

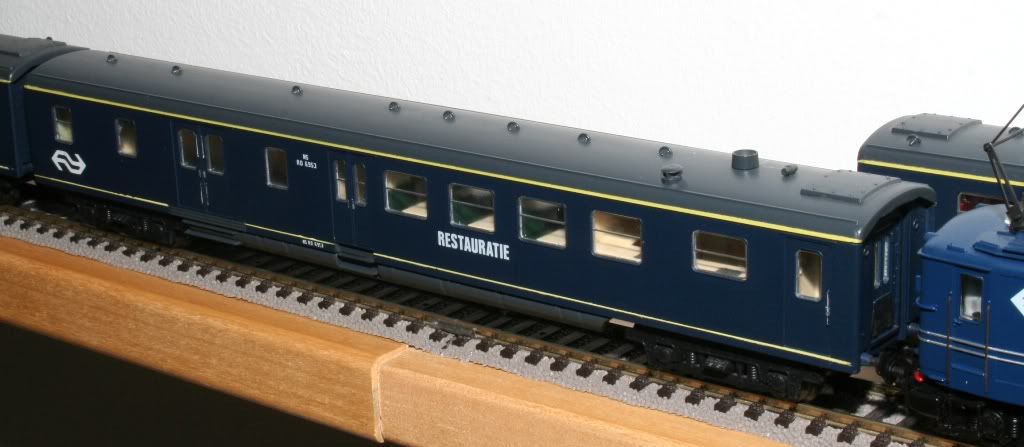

Restauratie...





Mocht je er ooit aan toekomen, ik heb ook nog het A-rijtuig


Grtzz,

Karst

P.S. Overigens nog een saillant detail: Ooit werd ik door iemand/tijdschrift oid  geadviseerd om de belijning te doen met de toenmalig verkrijgbare afwrijftransfers van Reitsma... Je ziet het resultaat onder aan de bakken Vond het niet echt geslaagd, daarom de bovenkant maar gespoten  ... raad eens hoe Plan U van lijnen wordt voorzien

[tinus]

zitten er geen handleidingen bij, hierbij zit altijd een tekening
die je kunt gebruiken als boormal.

[Dennis]

Hallo Karst,

Ziet er goed uit hoor.

Ben zelf ook bezig om een complete stam te bouwen.
Er is nu een gevecht los gebarste met de koppellingen.

Heb jij voor mij eventueel een aantal foto`s van de onderzijde van de rijtuigen?

Groeten,
Dennis

[Karst Drenth]

Onder het motto: U vraagt, wij draaien

(maar hou je vast het gaat je veel werk kosten...  )


Een overzicht...




... ik heb nooit de moeite genomen de onderkant van de bakken te spuiten. Ben dan nu ook verbaasd wat UHU plast na zo'n kleine 10 jaar met (de kleur van) je styreen doet


Het gereedschap, prototype en productieversie...




... Waar het plaatje aluminium voor dient, zien we dadelijk.
Het prototype werd gemaakt uit een Roco kortkoppeling (weet niet meer welk type) op een plaatje PVC gelijmd, wat vervolgens op maat gemaakt is.
De uiteindelijk productie versie gebruikt styreen ipv PVC, was makkelijker te bewerken


Detail koppeling...




... let ook op het veertje en z'n houders (kopspijkertjes afgevijld aan 3 kanten), zoals ook op de omgebogen spijker die als geleiding zorgt.

Ook zie je hier het doel van de aluminium mal: die is gebruikt als frees-geleiding om de v-halzen van de koppeling uit te frezen.



Detail draaistel...




... let op het uitgesneden rechthoekje aan de rechterkant. Hierin valt de koppeling in de 'rechtuitstand, zodat de trein niet 'uitelkaar' getrokken wordt bij normaal rijden.


Zo simpel is het dus voor 1 kopeind  en dan dus nog negen keer


Grtzz en veeeeeeeel suc6  (ik denk nu dat symoba's/ribu's toch makkelijker zijn )

Karst

[henk]

Met Ribu.



Is overigens een Mastica bak met een Lima draaistel.


Met een kleine Symoba gaat het ook. In dit geval een Lima bak, maar het idee is hetzelfde.

[Floris Dilz]

euh... de dakramen bij het postrijtuige moeten OP het dak geplakt worden, niet eronder... ja ik ben er zelf ook ingestonken. Het randje om het ovale raam wordt met het dak meegespoten.

[Karst Drenth]

Floriz, waarvan akte  . Helaas hadden we toen nog geen forum enzo...

Dus gewoon die lelijke dingen er OP plakken ? geen gezicht toch ?
Misschien bij de volgende postbak...  :-| zo die er ooit komt.


Grtzz,

Karst

[Michiel]

Sorry Karst, je dakindeling klopt niet....De dakluchter bij het waterbasin hoort daar niet....

[Karst Drenth]

  Ook op het postrijtuig die boven de Plee

Volgens de originele Mastica tekening wel.  :-|
Maar zoals al door Floriz' opmerking duidelijk werd, heb ik nog nooit, een foto van, het dak van zo'n Plan E/L gezien

Thnx voor de remarks, kunnen de huidige bouwers het niet meer fout doen

Grtzz,

Karst

[Michiel]

Mjah, dat kan kloppen. de tekeningen van Mastica kloppen niet.... Niet op het postrijtuig trouwens, die is volgens mij gewoon goed.

Waar heb je overigens dat Interieur van die Post vandaan? Ben al tijden op zoek!

[henk]

Vroeger was er een messing interieur te koop. Is al lang vrijwel onvindbaar, moet je per ongeluk tegenaan lopen.
De dakjes van de Lima plan E's zijn overigens correct, ik geloof dat er op de RD alleen een schoorsteentje bij moet boven de keuken. Kun je als voorbeeld gebruiken.
Opschriften, ook zo leuk bij de plan E's.  :-|

[Karst Drenth]

Hoi,

Waar heb je overigens dat Interieur van die Post vandaan? Ben al tijden op zoek!

Heb ooit de heleboel bij Spoorcuriosa gekocht op 1 of andere Rail in Den Bosch.
Ze zei(den) toen al dat het de allerlaatste set was: 5 rijtuigen voor HFL 75,=
Dat post interieurtje en de opschriften heb ik er toen voor weinig bijgekocht. Al met al nog geen 120 gulden kwijt, zeg zo'n 55 euro nu voor de complete stam

Mjah, dat kan kloppen. de tekeningen van Mastica kloppen niet....

Da's dan jammer, ik weet nog wel dat ik het toen logisch vond dat er boven de plee een ventilator zat

Hey, ik ga weer Plan U-en...

Grtzz,

Karst
