Auteur Topic: Digitaliseren BA-aandrijving GM&S  (gelezen 3498 keer)

Maikel van Velzen

  • Offline Offline
  • Berichten: 440
Digitaliseren BA-aandrijving GM&S
« Gepost op: 06 August 2009, 22:38:30 »
Beste Medeforumgebruikers,

Ik wil gaan starten met mijn project de bouw van een Kibri Stopmachine en ballastmachine in de VolkerRail kleuren (Zie andere draadje).
Voor dit project heb ik op Houten, bij GM&S, een aandrijving gekocht van Mashima welke geschikt zou zijn voor de Stopmachine. In de beschrijving staat dat het om een BA-aandrijving gaat voor H0/H0e/H0m/H0n3.
Deze motor zou ik graag digitaliseren, iets dat ook kan volgens de beschrijving die bij de motor zit.
Echter heb ik tot op heden nog geen loc voorzien van decoder zonder NEM stekker.
Nu vroeg ik me af of er hier op het forum mensen zijn die dit type motor al een keer van een decoder heeft voorzien..
Ik zou graag het installeren van de motor, decoder en draden, meenemen in de bouw van het model, om te voorkomen dat het e.e.a. straks niet meer mogelijk is.
Wie heeft ervaring met deze motor en kan me helpen aan bijv. een schemaatje?

Alvast bedankt voor het meedenken en medewerking.

Mvg Maikel van Velzen

Wim Ros

  • BHV
  • Offline Offline
  • Berichten: 7820
  • Alleen de waarheid ligt in het midden.
    • Perrongeluk
Re:Digitaliseren BA-aandrijving GM&S
« Reactie #1 Gepost op: 06 August 2009, 23:20:23 »
Het aansluitschema zit bij iedere decoder zonder nem-stekker.
Wat wil je nog meer?

Mvg
Wim.
Intellibox via LocoNet-Interface met s88 via een s88 naar LocoNet adapter.Of L.NET-S88SD16-N Marklin 6021 via een 63820, LocoNet-Interface en een s88 naar LocoNet adapter. Lenz Digital Plus via  LI101F of s88XPressNetLi s88SD16-n. http://rosoft.boards.net

System-M

  • Offline Offline
  • Berichten: 509
Re:Digitaliseren BA-aandrijving GM&S
« Reactie #2 Gepost op: 07 August 2009, 01:00:13 »
Sluit ik me helemaal bij aan! :)
Zelf heb ik een stopmachine voorzien van zo'n zelfde BA en deze gedigitaliseerd met een Lokpilot. Overigens geen stekker ertussen, want dat past allemaal niet/nauwelijks in zo'n stopmachine. handleidingen (met schema's) vind je bijv. hier: http://www.esu.eu/download/betriebsanleitungen/digitaldecoder/
Welke BA heb je trouwens bij GM&S gekocht? Toevallig het doosje met een plaatje van een stopmachine erop?

grt
Marc
Grt
Marc

Maikel van Velzen

  • Offline Offline
  • Berichten: 440
Re:Digitaliseren BA-aandrijving GM&S
« Reactie #3 Gepost op: 07 August 2009, 08:31:53 »
@ Wim, hartelijk dank voor je antwoord.

@ Marc Het is de BA aandrijving waarbij op het doosje een profileermachine staat.
Mag ik vragen welke decoder jij gebruikt hebt voor deze machine?

Alvast bedankt.

Mvg Maikel

Remunj

  • Offline Offline
  • Berichten: 8110
Re:Digitaliseren BA-aandrijving GM&S
« Reactie #4 Gepost op: 07 August 2009, 08:38:27 »
Mag ik vragen welke decoder jij gebruikt hebt voor deze machine?

Gewoon even de eerste regel van marc zijn reactie lezen.  ;D
Zelf heb ik een stopmachine voorzien van zo'n zelfde BA en deze gedigitaliseerd met een Lokpilot.

Gr.
Eric
Gr.
Eric

Maikel van Velzen

  • Offline Offline
  • Berichten: 440
Re:Digitaliseren BA-aandrijving GM&S
« Reactie #5 Gepost op: 07 August 2009, 09:55:22 »
Beste Eric,

Dank voor je reactie. Dit had ik inderdaad gelezen. Misschien ben ik een beetje onduidelijk met mijn vraag, ik bedoel eigenlijk welk type van Lokpilot?

Mvg Maikel

System-M

  • Offline Offline
  • Berichten: 509
Re:Digitaliseren BA-aandrijving GM&S
« Reactie #6 Gepost op: 07 August 2009, 11:16:39 »
Lokpilot 2, maar volgens mij moet het met een LP1 of 3 net zo goed kunnen.

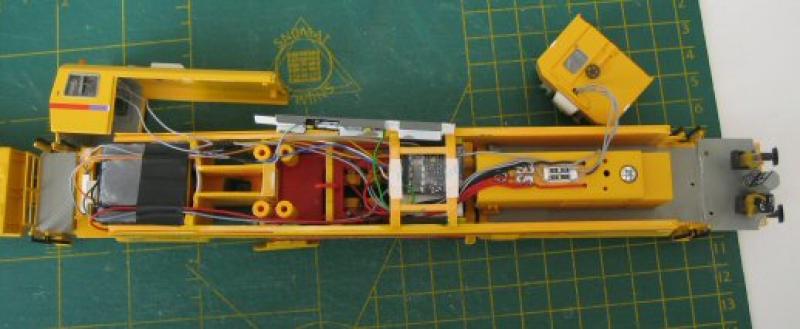

Dat ziet er dan zo ongeveer uit (de LP past mooi onder de 2 dwarsbalken (met witte vlakjes) rechtsmidden):


grt
Marc
Grt
Marc

Maikel van Velzen

  • Offline Offline
  • Berichten: 440
Re:Digitaliseren BA-aandrijving GM&S
« Reactie #7 Gepost op: 07 August 2009, 11:51:48 »
Beste Marc,

Hartelijk dank voor de informatie. Erg nuttig allemaal.
Zelf heb ik de ballasteer machine en de stopmachine.
De bedoeling is om beide machines te voorzien van een aandrijving.
Eerst maar beginnen met één model.

Ik heb nog een paar vraagjes, ik hoop dat je hier antwoord op kunt/wilt geven:
- Heb jij ook (werkende) front en sluitverlichting aangebracht in het model? Sorry overbodige vraag, ik zie dat je het hebt aangebracht. Heb je eventueel voor mij het type led dat je gebruikt hebt. Was het lastig om de led's in te bouwen?
- Wat zijn je ervaringen met deze motor in combinatie met de decoder tot op heden?
- Heb je eventueel nog wat meer foto's van de bouw van jouw model?
- Heb je eventuele tips en tricks waar ik rekening mee moet houden tijdens de bouw?

Bij voorbaat hartelijk dank.

Mvg Maikel
« Laatst bewerkt op: 07 August 2009, 12:07:01 door Maikel van Velzen »

System-M

  • Offline Offline
  • Berichten: 509
Re:Digitaliseren BA-aandrijving GM&S
« Reactie #8 Gepost op: 07 August 2009, 12:45:59 »

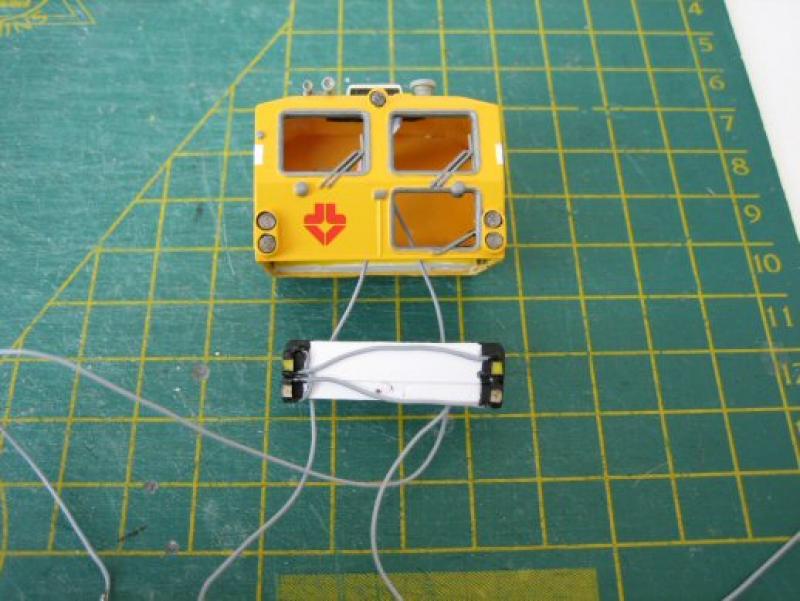

- LED's heb ik besteld bij Conrad. bestelnrs: 156314 - 89 rood helder 38 mcd; 185836 - 89 sunny white 300 mcd. Uiteraard wel even wat weerstandjes tussen plaatsen, vooral de sunnywhites zijn erg fel. LED's inbouwen: ik maakte van styreen strips waar ik een complete front- en sluitseinenschakeling op plakte. Deze strip kan je dan zo inbouwen in de cabines en mocht er wat defect aan raken, kan je zo een nieuwe strip maken en plaatsen.


- motor en decoder: alles loopt nu (1,5 jaar later) nog steeds als een trein. al moet ik daarbij wel zeggen dat ik er 'slechts' rondjes mee in de hobbykamer rijdt; niet op een grote clubbaan o.i.d.


- ik heb er meerdere gemaakt. als je foto's van een bepaald iets wilt, laat maar weten.
- tips:

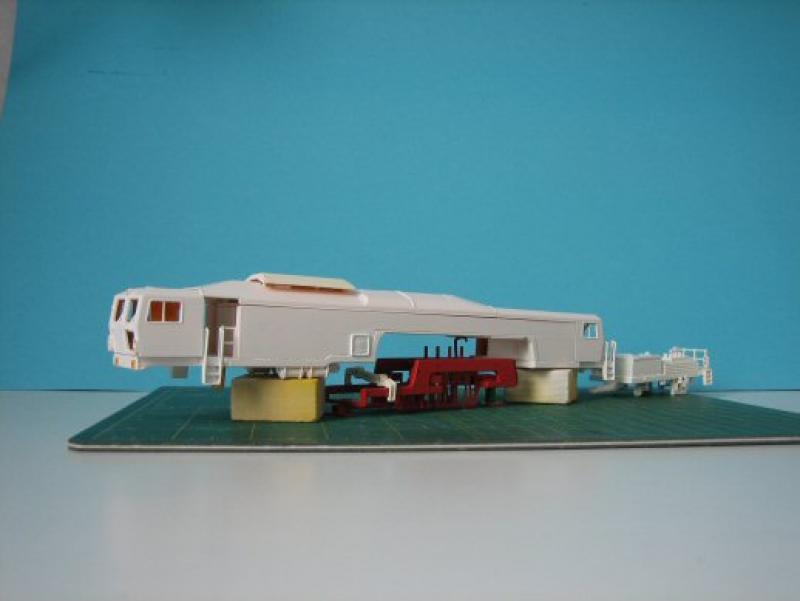

1. zet de stopmachine zo ver mogelijk in elkaar alvorens te spuiten. de bak heb ik gemonteerd en toen gespoten. de daken en frontcabine heb ik losgespoten.

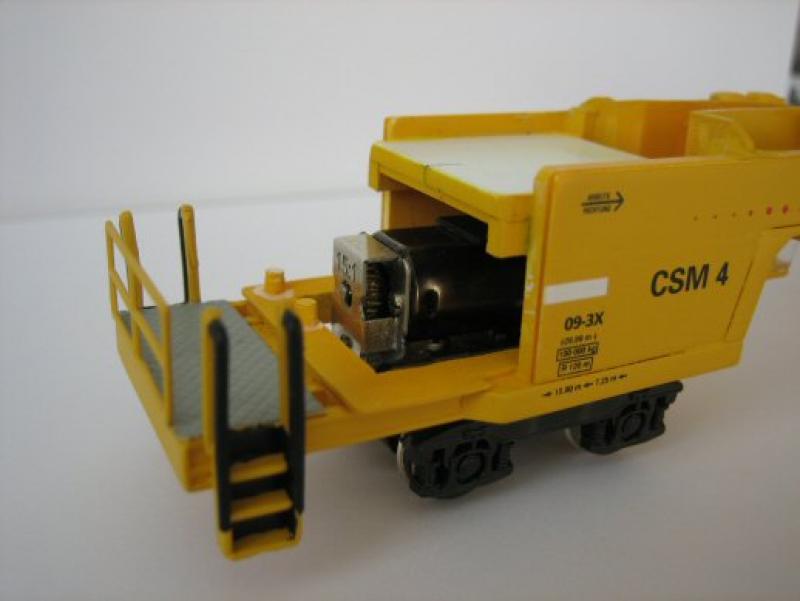

2. ik hou ervan zoveel mogelijk demontabel te houden i.v.m. onderhoud e.d.: de frontcabine zit vast met n schroefje, de LED-strips en daken zijn afneembaar, de BA kan er weer helemaal uit.
3. laat zoveel mogelijk assen stroom afnemen. Bij mij zijn dit alle assen behalve 1 as van de BA waar antislipbandjes opzitten.


zie ook:
https://forum.beneluxspoor.net/index.php/topic,8099.msg150825.html#msg150825
http://www.youtube.com/watch?v=2h16y0yZum8

succes met de bouw!
Marc
Grt
Marc

Maikel van Velzen

  • Offline Offline
  • Berichten: 440
Re:Digitaliseren BA-aandrijving GM&S
« Reactie #9 Gepost op: 07 August 2009, 12:58:14 »
Beste Marc,

Hartelijk dank voor de informatie! (y) Hier kan ik wat mee! (y)
Zelf zal het de eerste keer gan worden dat ik een model ga voorzien van een decoder zonder NEM-stekker en dat ik hem ga voorzien van werkende front en sluitverlichting. Mogelijk dat ik in de toekomst dus nog wel wat vragen heb.
Bedankt ook voor de tip over het spuiten. Deze had ik in een andere topic ook gesteld.

Ik hou jullie op de hoogte over de vorderingen van de bouw.

Mvg Maikel

ns loc

  • Offline Offline
  • Berichten: 45
Re:Digitaliseren BA-aandrijving GM&S
« Reactie #10 Gepost op: 26 January 2010, 22:10:10 »
hey marc,
kun jij me vertellen welke motor je ervoor gekocht hebt mvg robert

System-M

  • Offline Offline
  • Berichten: 509
Re:Digitaliseren BA-aandrijving GM&S
« Reactie #11 Gepost op: 26 January 2010, 22:33:02 »
Zie titel van dit draadje  ;)
De zgn. 'BA-aandrijving' dus, verkrijgbaar bij GM&S. Het gaat dan niet om de 'standaard-BA' maar om het exemplaar dat speciaal toegespitst is op de stopmachine. Het doosje ziet er zo uit:


(wat onscherp, want gemaakt met een telefooncamera. de originele foto op het doosje zelf komt ook van mij.)

grt
Marc
Grt
Marc
