Station Lisdorp testbaan

[Marc!]

Hallo Beneluxspoorders,

Ik ga een baan voor mijn twee jongens, 4 en 8 jaar oud, maken op zolder naast mijn baan. Normaal lag de baan op de slaapkamer van de oudste maar na een paar dagen was deze uit elkaar en lag het door de kamer. Dat was toch niet helemaal de bedoeling en heel erg goed voor de C-rail.

Al pratend met de oudste waarbij hij zijn "eisen" heeft doorgegeven ben ik een baanplan gaan maken. Probleem daarbij was dat de uitgang en ingang van mijn schaduwstation op het deel lag waar de kinderbaan moest komen. Deze heb ik eerst moeten verlagen. Tijdens het ontwerpen van de baan heb ik rekening moeten houden met de hoogte voor mijn eigen baan en het schuine dak. Het heeft wat hoofdbrekens gekost om tot een baanplan binnen de maten te komen maar met Wintrack is het goed te doen geweest.

Een klein lijstje met "eisen".

• Tunnel
• Brug
• Kraan
• Station
• Opstelspoor
• Brug
• ...

Ik ben met de ruimte 230x105 en de wensen tot onderstaande baanplan gekomen.

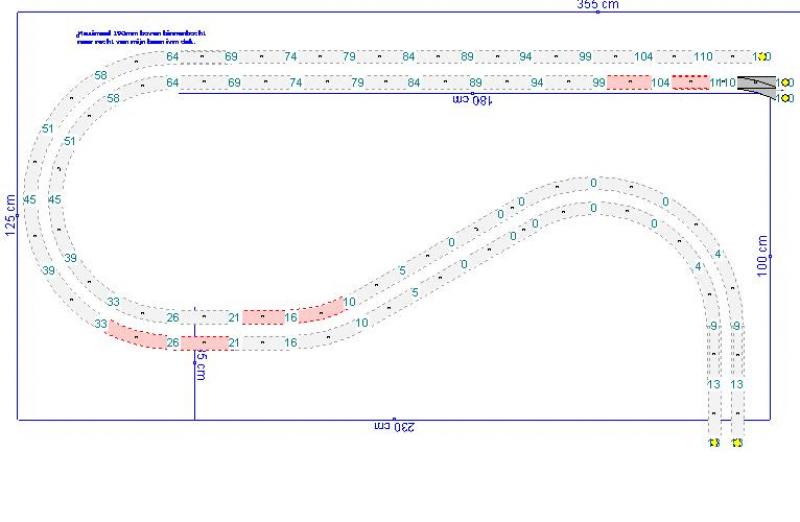

Sporen van mijn baan. Met de hoogte van de sporen.

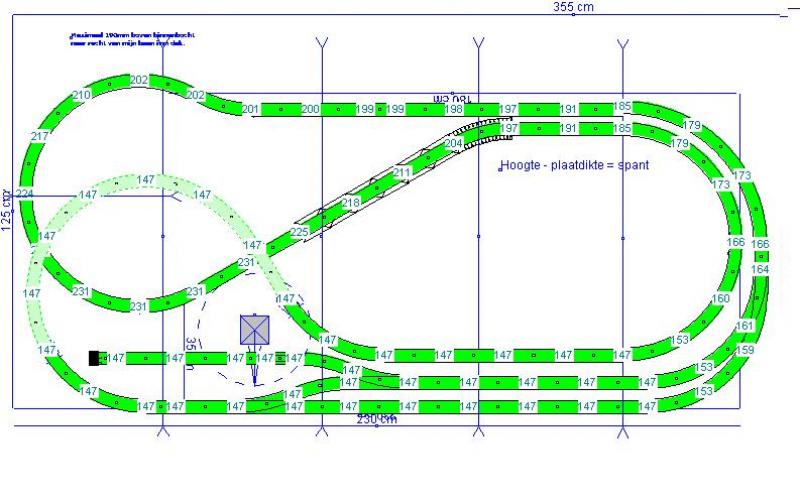

De kinderbaan met de hoogte van de sporen.

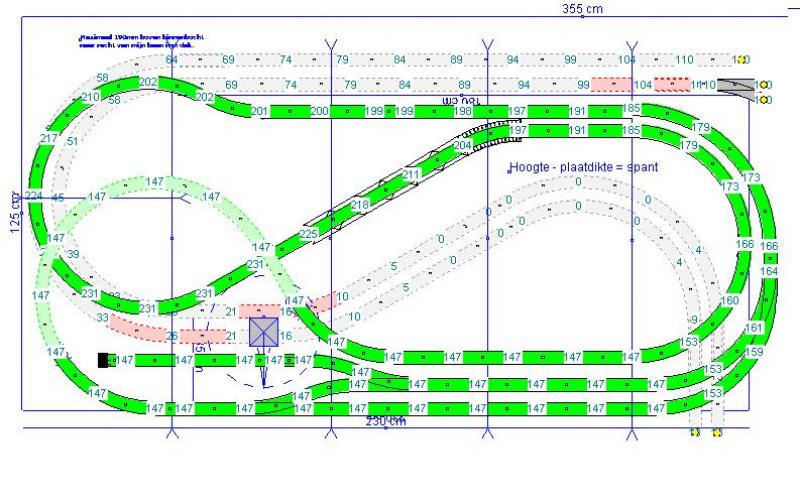

Baanplan compleet, kinderbaan met eronder mijn baan en de hoogte van de sporen.


Zoals je kan zien zijn alle wensen van het lijstje opgenomen in het baanplan. Er is een station met opstelspoor en kraan. Er komt in het digonale stuk een brug en aan de linkerkant een kleine tunnel. De baan wordt in z'n geheel opgebouwd uit M// C-rail en zal bestuurd gaan worden met een mobile station. Er zullen om te beginnen twee treintjes gaan rijden. Thomas en Diesel6505 uit de Kruidvat set.

Ik hoop jullie binnenkort de eerste foto's te kunnen laten zien van de bouw.

Als jullie er op of aanmerkingen over hebben hoor ik het graag.

Mvg,

Marc

[Bart Mestrom]

Ziet er goed uit

Misschien kun je een link plaatsen voor het vergroten van de afbeeldingen?

[Peter H]

Als je de plaatjes naar je adresbalk sleept, worden ze ook vergroot

Verder leuk baantje...!

[Marc!]

Plaatjes van het baanplan aangepast zodat ze nu vergroot bekeken kunnen worden. Bedankt voor de tip!

Marc

[Marc!]

Hoi,

Hier zijn een paar foto's!

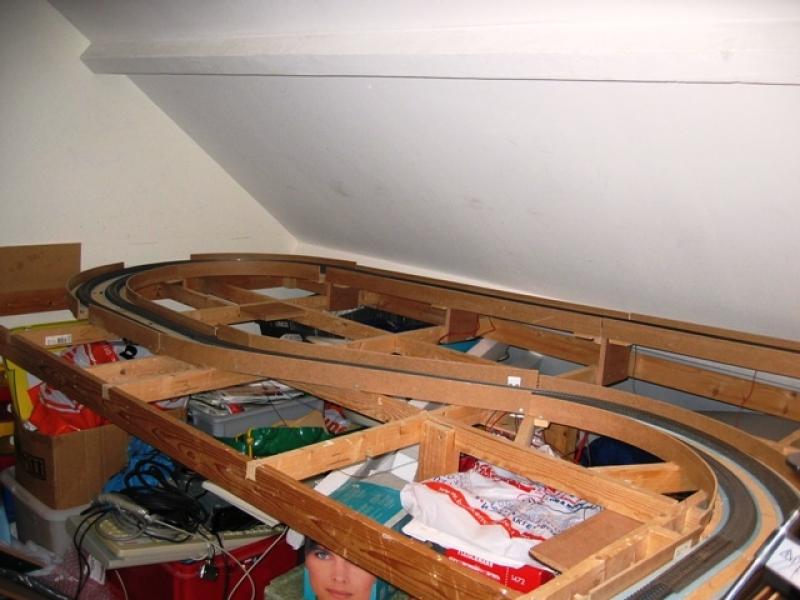

De plaats waar de baan boven gemaakt gaat worden boven mijn baan.

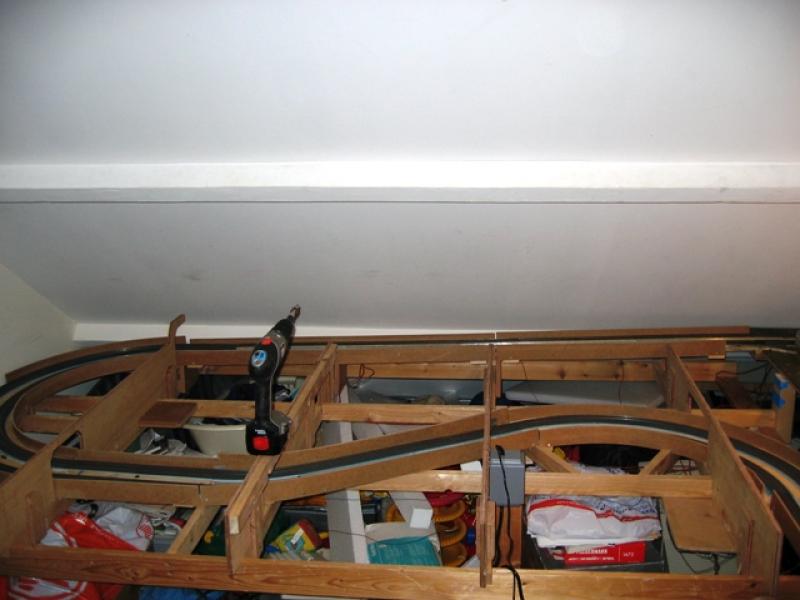

De eerste spanten zijn geplaatst.

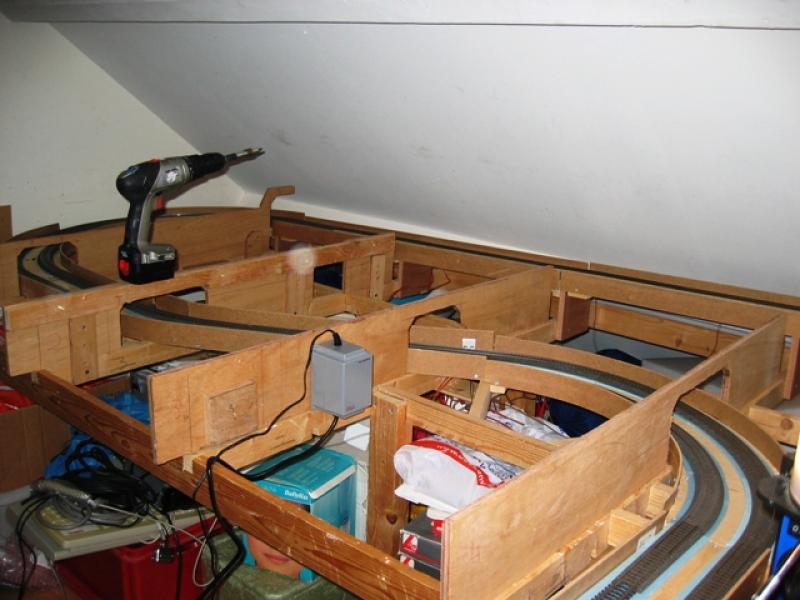

Nogmaals de spanten met de trafo er gelijk op geplaatst.


Volgende stap zal een plaat zijn bovenop de spanten. Het is de bedoeling dat het eerst een vlak tafel wordt waar de baan opgebouwd wordt.

Tot zover een kleine update. Ik ga weer schaatsen!

Marc

[Marc!]

Hoi,

Helaas, helaas heeft de digitale camara het gisteren begeven tijdens het schaatsen. Vermoedelijk heeft hij het te koud gehad. Wat ik in mijn eerste verhaal niet heb gemeld is dat ik deze baan bouw om mee te spelen door de kinderen maar waar ik het ook voor doe is om mijn met scenery bouw bezig te houden. Ik heb vroeger wel baantjes thuis gehad een aangekleed met strooisel en wat straten geschilderd. Op de baan die ik nu wil gaan maken wil ik mij met de aankleding bezig houden met de producten die een wat mooier resultaat geven. Ik heb oa al de electrische vliegenmepper omgebouwd om vezelgras te "planten".

Als er een nieuwe camara is komen er weer foto's.

Ik heb de titel ook aangepast en het project een station naam gegeven.

Mvg,
Marc

[Marc!]

Hallo,

De platen voor op de spanten zijn op maat gezaagd. Ik heb twee platen mulitplex gebruikt van 10mm dik. De volgende stap is het tekenen van de baan met potlood op de ondergrond en op aparte delen voor de hoger liggende delen van de baan.

Helaas geen foto's ivm defecte camara!! Morgen krijg ik mijn PDA binnen. Ik hoop dat ik daarmee duidelijke foto's kan maken.

Weet iemand hoe je de naam van het onderwerp kan veranderen?

Grtz,
Marc

[Marc!]

Hallo,

Zo de platen liggen op de spanten en de baan is op de platen uitgetekend op het hout. Tekenen gebeurd vanaf de PC en papier. De baan is getekend in wintrack. De maten overgenomen uit de tekening of soms vanuit wintrack.

Hier een paar foto's van de voortgang.

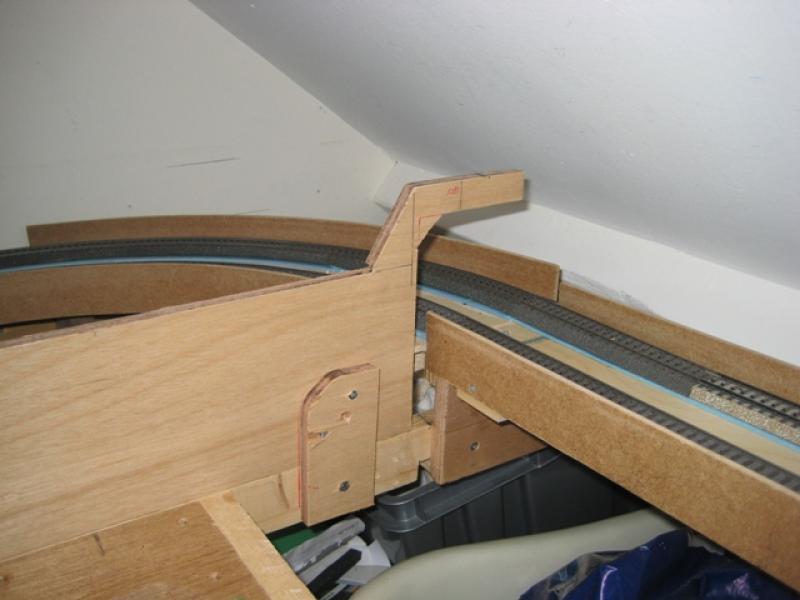

Detail van spant in de hoek waar de hoger liggende bocht overheen gaat.


1e plaat op de spanten.

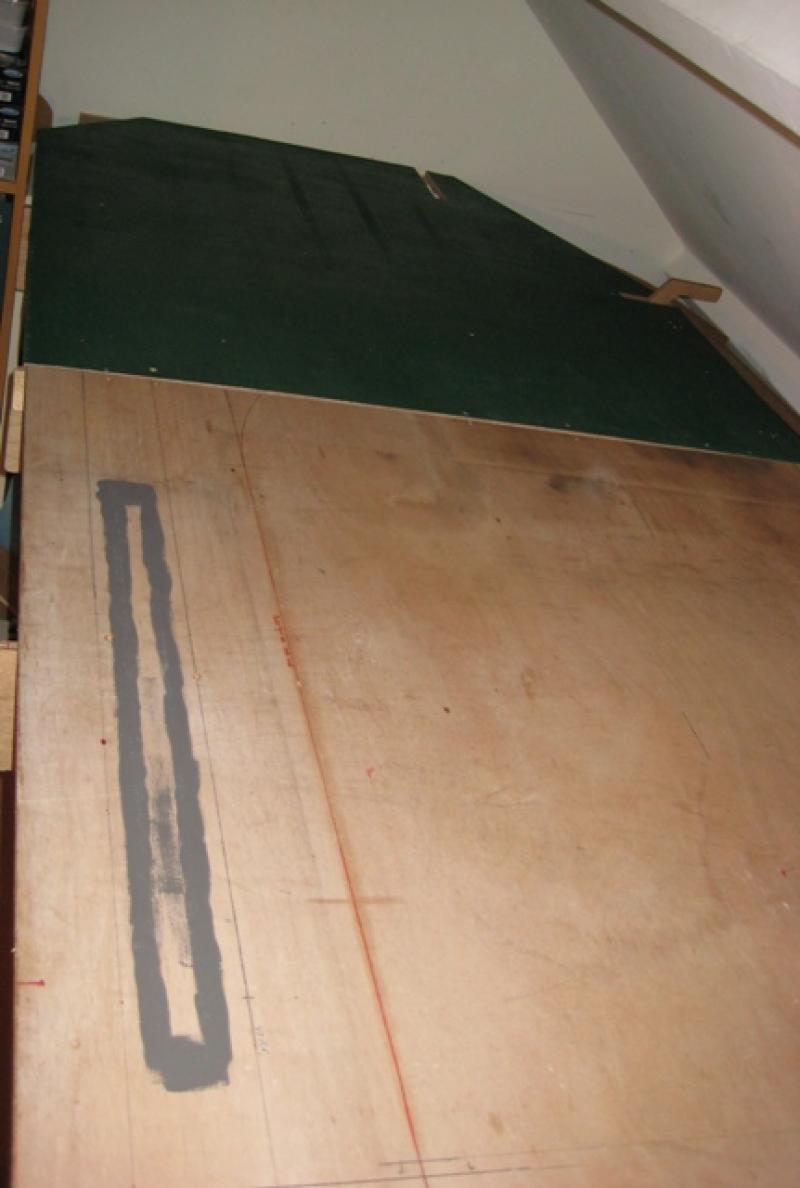

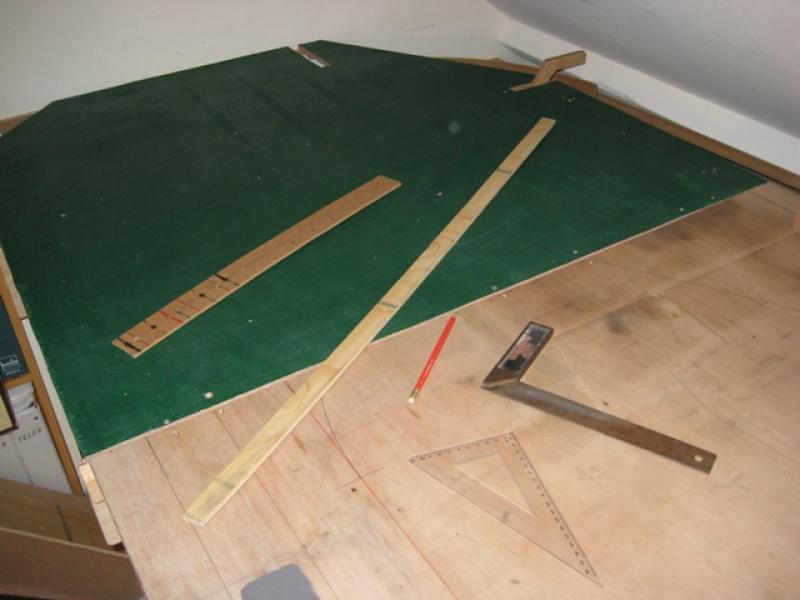

2e plaat op de spanten en de baan aan het tekenen.

Klaar met tekenen van de baan. Gelijk op de plaats waar het perron gaat komen grijze verf aangebracht.


Tot zover weer een update. Nu de steunen maken voor het hoger liggende baanplan. Deze worden daarna op de juiste plaats gemonteerd precies in het hart van de getekende baan. Als de steunen klaar zijn worden de hoger liggende baandelen getekend op MDF plaat, uitgezaagd en vast geschroefd op de steunen.

Mvg,
Marc

[Marc!]

Hoi,

Even weer een update. De laatste dagen bezig geweest met de onderbouw van het hoger liggende spoor is gemaakt. Het sporen plan is getekend op MDF platen en uitgezaagd.

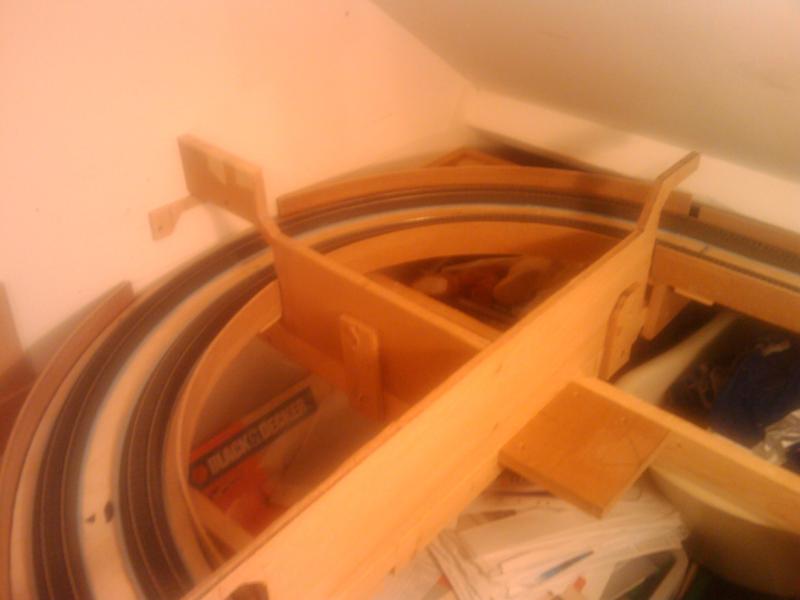

In de hoek is dwars op de spant een extra spant gekomen waarbij gelijk rekening is gehouden met het hoger liggende spoor. hiervoor eerst weer even de groene plaat verwijderd. Precies hieronder loopt het spoor van de andere baan.

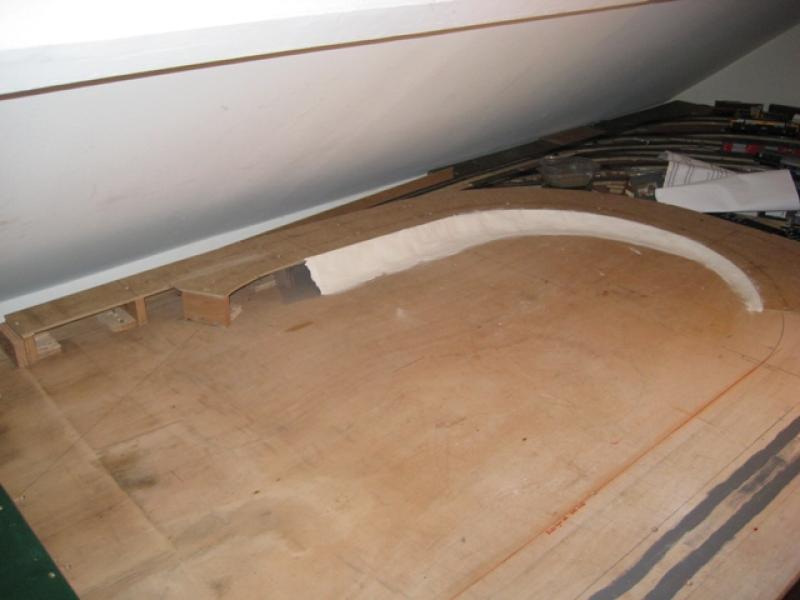

De oprit van het hoger liggende spoor is klaar. Gelijk met horengaas bekleed en met alabastine dichtgemaakt wat over bleef bij de reparatie van een muur in huis.

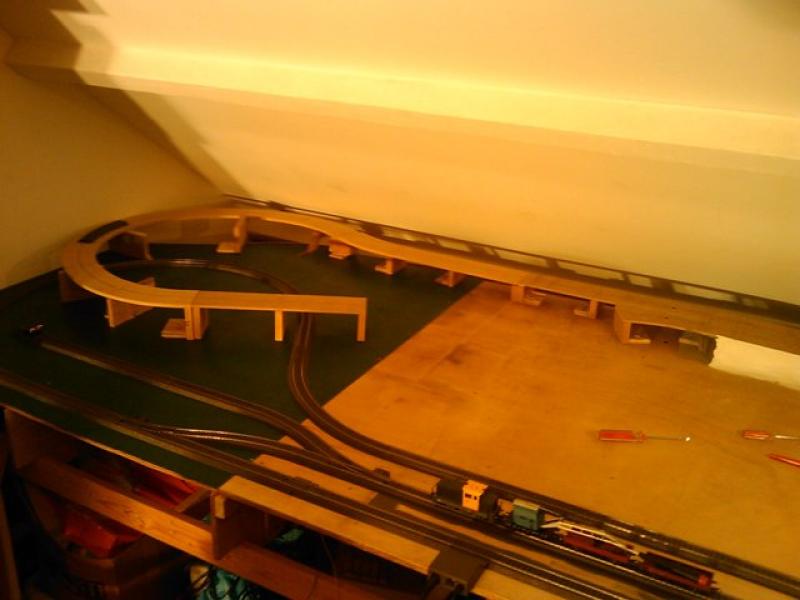

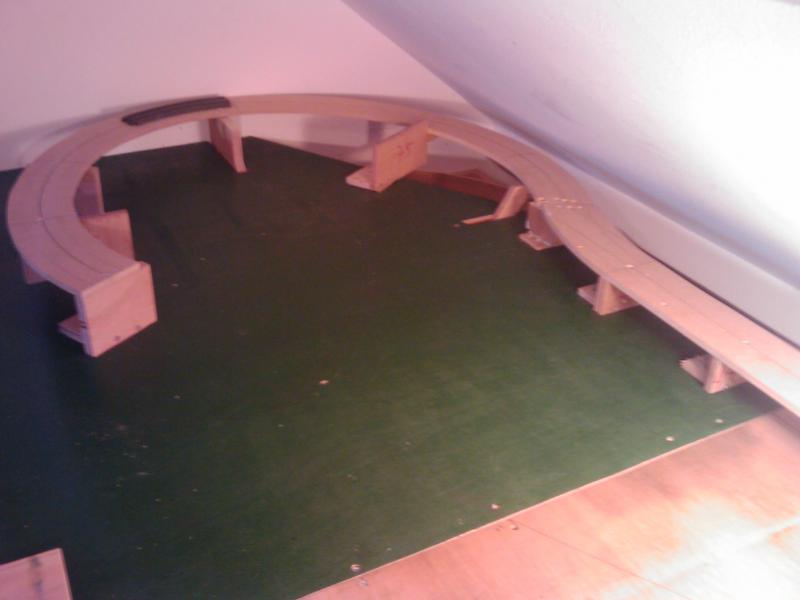

De steunen voor de rest gemaakt en het baandeel erboven er op vast gezet.

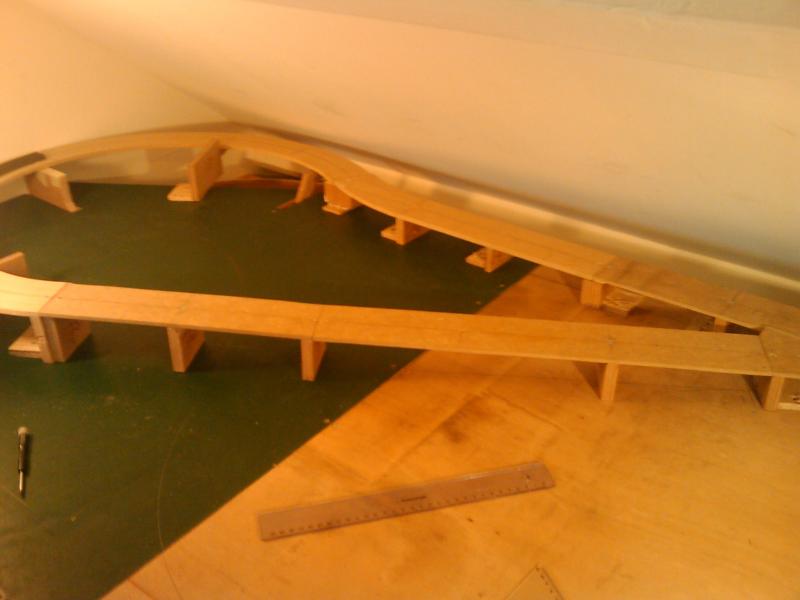

Om het hoger liggende deel weer sluitende te maken komt op het diagonale stuk een brug. Op de foto nog gemaakt van MDF.


De brug die er definitief gaat komen is van Faller. Voor het idee de doos er even opgezet.


De kleur van de brug vindt ik niet mooi. De brug zal eerst gespoten worden in Tamiya Gun Ship grey, waar heb ik die kleur vakaer gehoord  .

Tot zover weer even een update.

Mvg,

Marc

[Peter van der Leek]

Jammer dat dit bijna een monoloog is, want je bent echt goed bezig!

[Marc!]

Ja het idee van een monoloog had ik al eerder. Ik denk dat het ook komt door de gekozen titel die niet aanspreekt. Ik heb Chris een PB gestuurd met de vraag om de titel te veranderen maar geen reactie gehad . Misschien kan jij dit als admin aanpassen naar Station Lisdorp testbaan. Het is dan een baan om mee te spelen voor de kids maar ik wil er zelf e.e.a. van scenery op uitproberen.

Bedankt voor het compliment.

Marc

[Bert van Gelder]

Hallo Marc,

ik begrijp uit jouw verhaal dat het een kinderbaan is naast/boven je eigen baan? Dan ben ik daar ook wel benieuwd naar. Leuk dat je het zo kan combineren.

Misschien heb ik er overheen gelezen, maar gaan de banen nog aan elkaar gekoppeld worden?

Succes, gr,

Bert

[Marc!]

Bert, goed begrepen. Ik bouw een baan voor de kids om mee te spelen. Er is niet direct een aansluiting voorzien naar mijn baan maar als ik zo naar het baanplan kijk zijn daar aan de rechterkant wel mogelijkheden voor.

Ik heb zelf nu een groot schaduwstation liggen en daar boven moet mijn baan komen. Ik ben alleen niet tevreden met het schaduwstation. Zijn 10 sporen bewaakt dmv lichtsluis en koploper. Probleem is dat ik de achterste sporen niet meer kan bereiken als er iets mis is. Ik zit te dubben wat ik daarmee zal doen. Er zit veel tijd in het bouwen van het schaduwstation dus ik wil er niet te snel de sloopkogel in gooien maar iets anders zit er waarschijnlijk niet in. Eerst maar eens een nieuw plan bedenken. Ideeën zitten in mijn hoofd maar moeten nog in wintrack getekend worden.

Tot die tijd maak ik er een baan naast waarop ik mij met scenery bouw kan bezig houden. Om e.e.a te leren en onder de knie te krijgen.

Vanavond toch nog weer "even" naar zolder gegaan om de eerste rails te plaatsen. Hieronder foto's!

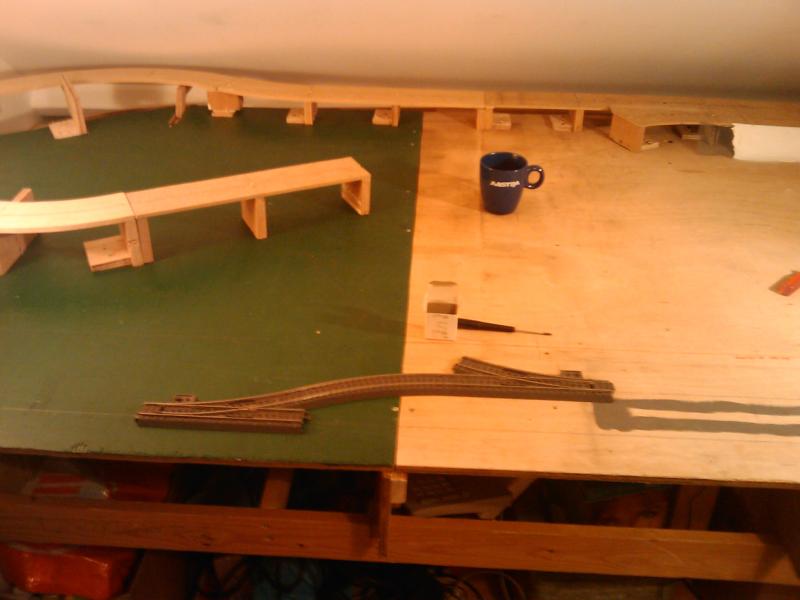

Als eerste de wisselstraat op z'n plek gelegd en vast gezet.

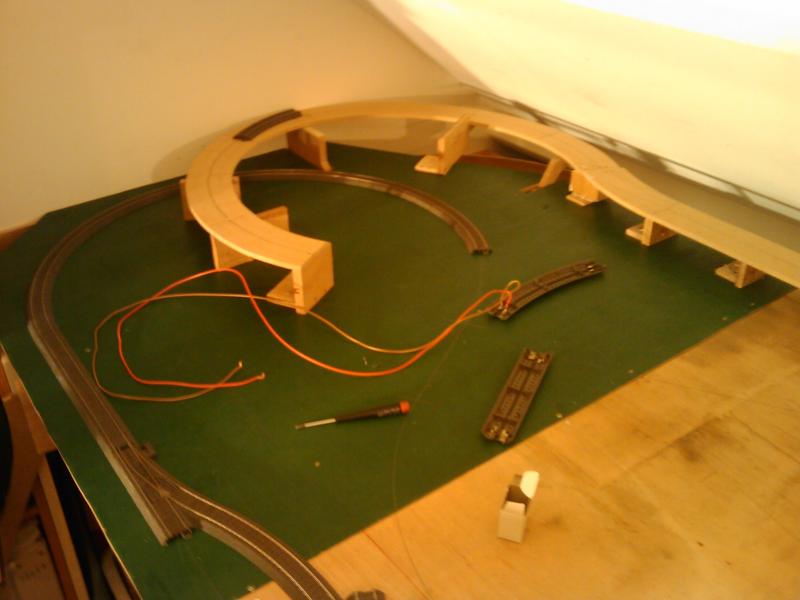

Bocht van de tunnel met stroomaansluiting.

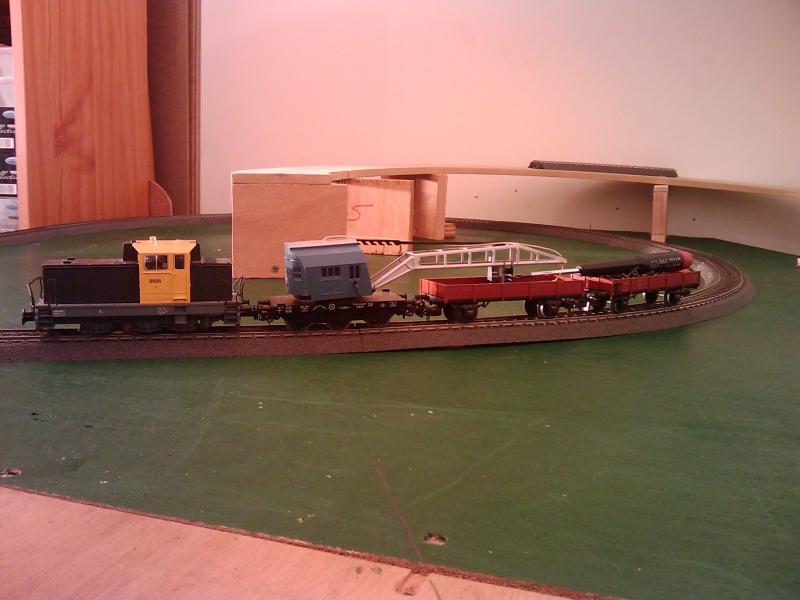

De railbouwploeg!

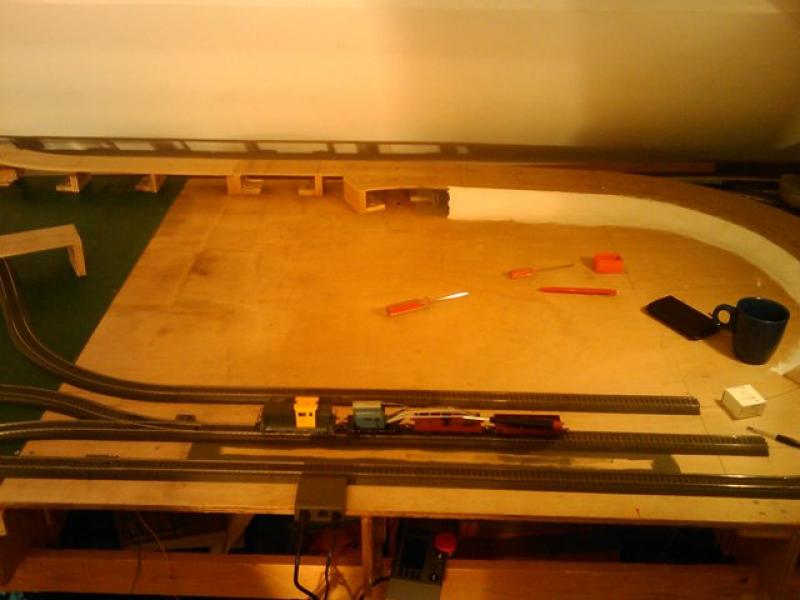

Station sporen.


Compleet overzicht


Weer genoeg gebeurd dit weekend. De rest van de week weer werken.

Groeten,
Marc

[Robin]

Ziet er leuk uit. Die twee jongens hebben mazzel.
Mijn vader had geen eigen baan, en twee linkerhanden.
Gelukkig had mijn oom wel verstand van treinen,
en zijn baan heeft mij wel bij deze hobby gebracht.

Leuk om een baan in opbouw te zien, en met een beetje mazzel kan ik zaterdag, na véééééél vertraging beginnen aan de onderbouw van mijn eigen baan.

MVG, Robin

[Peter van der Leek]

Misschien kan jij dit als admin aanpassen naar Station Lisdorp testbaan

Ik heb de titel aangepast.
