Roco 1137 voorzien van Digikeijs printjes

[ruudns]

Op MP een 1137 voor een leuke prijs overgenomen. Omdat de prijs echt leuk was, bleef er wat over voor het digitaliseren. Dus een ESU lopi v4 en een setje Digikeijs voor de 1100 aangeschaft. Nu heeft het setje behalve sluit en frontlicht ook cabine lichten en rangeerlichten. Je voelt hem al komen, te weinig uitgangen op de lopi v4 .
Wat wil ik:

• Frontlicht
• Sluitlicht richting afhankelijk aan te zetten (twee uitgangen op de decoder)
• Rangeerlicht (één decoder uitgang voor beide kanten tegelijk)
• Cabinelicht (één decoder uitgang voor beide kanten tegelijk, tja, dat is een compromie )

Aan de slag dan maar. De kap er af gewipt. En conform de beschrijving de panto los geschroefd. Staan niet in de beschrijving, maar de zwarte kunststof bruggetjes naast de schroefjes moet je eruit trekken .



De toplichten geleider effe iets optillen en het printje kan er zo onder geschoven worden. Zo ver, dat door het gat in de print het schroefgat voor de panto weer zicht baar wordt. Hier nog niet gedaan, maar je kunt beter eerst de draden van het tweede printje aan het eerste vast solderen. Conform de handleiding worden volgende draden door verbonden: blauw, violet, wit en groen.........dus geel niet . Let ook op dat wit gekruist wordt zoals in de handleiding staat. Frut de lakdraadjes van het fronlicht  printje goed in de hoeken zodat ze straks niet zichtbaar zijn door de ramen.



Nu eerst het bij geleverde zwarte plaatje uit knippen en met een revolvertang ponsen we de gaten voor het schroefje en de cabinelichten eruit.



Het plaatje over de printjes, draadjes er onder en schroefje er door.........iets drukken en je kunt nog net je panto een slagje of twee er mee vast zetten . Zo ook de andere kant.



Conform de beschrijving, zijn de lichtgeleiders onder de cabines uit gehaald, net als de beide lampjes. Dan kunnen de witte draden op hun plek worden gesoldeerd. Zo ook de blauwe draad. Groen wordt aan de vrije decoderbus gesoldeerd. Violet en beide Gele draden laten we nog even met rust. Je kont op deze foto goed zien waar ze vast gezet moeten worden.



Nu even de decoder aanpassen. Standaard zijn alleen Aux1 en Aux2 van draden voorzien, groen en violet. De uitgangen Aux3 en Aux4 zijn echter wel op de decoder beschikbaar, echter niet voorzien van een eindversterker. Er moeten dus drie draden aan de decoder gesoldeerd worden. Volgens de ESU handleiding is goed te zie waar je ze aan moet zetten. Ik gebruik decoder 54611, maar neem het schema van de 54621. Ik neem hiervoor wat decoderdraad. Groen voor Aux3, violet voor Aux4 en bruin voor GND. Met een scalpel snijdt ik de isolatie aan de zijkanten van de decoder een klein stukje los en klap ze om. De stukjes decoderdraad steek ik door de gaatjes in de print......



.......... buig ze iets om en tip ze met een klein soldeerboutje effe aan zodat ze op de soldeer die er al zit vast smelten.

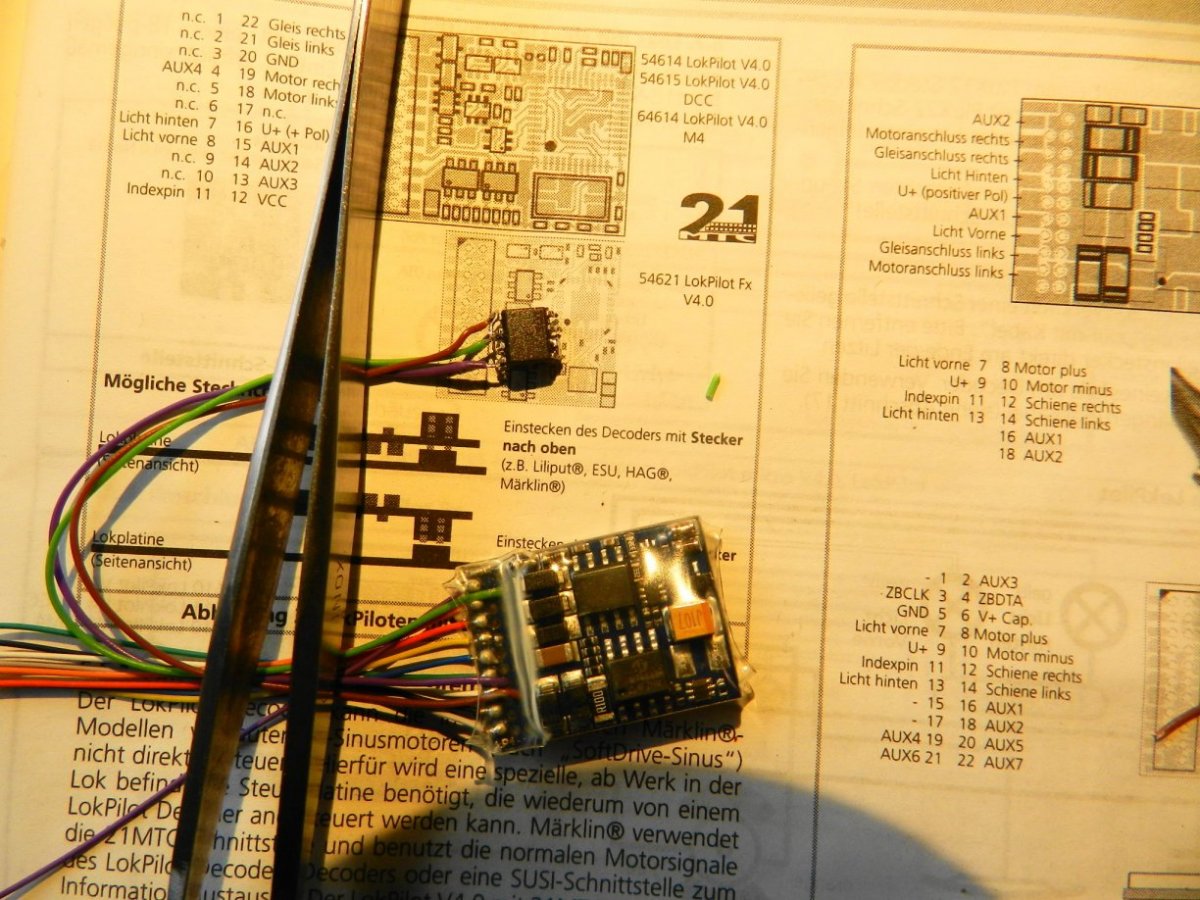

Daarna de isolatie terug buigen. Nu is het versterkertje voor de uitgangen Aux 3 en Aux4 aan de beurt. De dubbelfet wordt aan de net aangebrachte decoderdraadjes gesoldeerd. Bruin aan pen 1 en 3, groen aan pen 2, violet aan pen 4. Vergeet niet om alvast een stukje krimpkous over de dubbelfet te schuiven, anders kun je de draden straks weer los maken .



Nu kunnen de beide gele draden van de Digikeijs printjes op de uitgangen gezet worden. Eén gele draad op pen 5 en 6 en de andere gele draad op pen 7 en 8 (je kunt ook dubbel fets krijgen met 6 poten hoor, hoef je geen brugjes te maken).



Nu kan het stukje krimpkous over de dubbelfet en met de soldeerbout worden gekrompen. Blijft over, de violette draad van het Digikeijs printje. Die wordt aan de oorspronkelijke losse violette draad van de decoder gesoldeerd en ook hier een klein stukje krimpkous er over.

Dan kunnen de beide front printjes met wat lijm (ik gebruik hier voor wat KristalKlear) volgens de handleiding worden vast gezet.
Ze staan momenteel te drogen..........
Wordt vervolgd .

[Thowra]

Netjes Ruud! Ziet er nu al gelikt uit!
Dan waag ik mij aan deze jongen....  (Roco 1138 botsneus met geplotte strips)



Ben benieuwd naar het vervolg. We wachten af........

Jeroen

[ruudns]

@Jeroen: die heeft toch al printjes van roco? Is dat niet dezelfde als de 1145? Heb ik al een ombouwverslag van voor je .

[Thowra]

@Jeroen: die heeft toch al printjes van roco? Is dat niet dezelfde als de 1145? Heb ik al een ombouwverslag van voor je .

Oops, je hebt gelijk! Heb dit verslag volledig gemist. Dank!

Jeroen

[ruudns]

En verder met de 1137, de printjes zitten vast. De kap kan er op................dat dacht ik dan ja . Met geen mogelijkheid.
En dan kom je al snel achter het probleem. De Digikeijs printjes zijn dun, erg dun.......maar nog steeds te dik om met een klein beetje fatsoen langs de grijze cabine inzetstukken te komen . Dus daar aan beide kanten 1 a 2mm van afdremelen met een schuurrolletje.
Dan nog twee tips:

• Wip het middenstuk uit het dak, kun je de dradenboel omhoog trekken zodat deze niet tussen de zijkanten komen bij het sluiten van de kap
• Zet de deurhandgrepen er nog niet in of haal ze er eerst uit, deze steken aan de binnenkant iets uit en maken het erg lastig

Na slim mappen het resultaat, rangeerlicht op F3(gedimd tot 5) en cabinelicht op F2 (gedimd tot 1)



Frontlichten ook gedimd tot 5, je ziet ook het linker toplicht nog iets doorschijnen via de lichtgeleider vanuit het rechter toplicht . Volgende keer de lichtgeleider in het midden door dremelen, dat zal het probleem oplossen .



Sluitlicht op F1 richtingafhankelijk (gedimd tot 6), op de foto is zo'n rood sluitlicht altijd slecht te zien, maar je ziet het rode licht nog iets in de ramen doorschijnen.



Al met al, moet ik zeggen dat het inbouwen van deze 1100 Digikeijs printjes goed te doen is. Zeker vergeleken met de meestal door mij toegepaste methode met losse smd leds . De extra cabine lichten die ik er zelf nooit in maak zijn leuk mee genomen. En ja, met €18,00 zit het er een stuk sneller in dan de nog geen €3,00 versie met losse smd leds .
