Keerlus, dubbelsporig, korte ompoolsecties mogelijk?

[Bert van Gelder]

Beste allen,

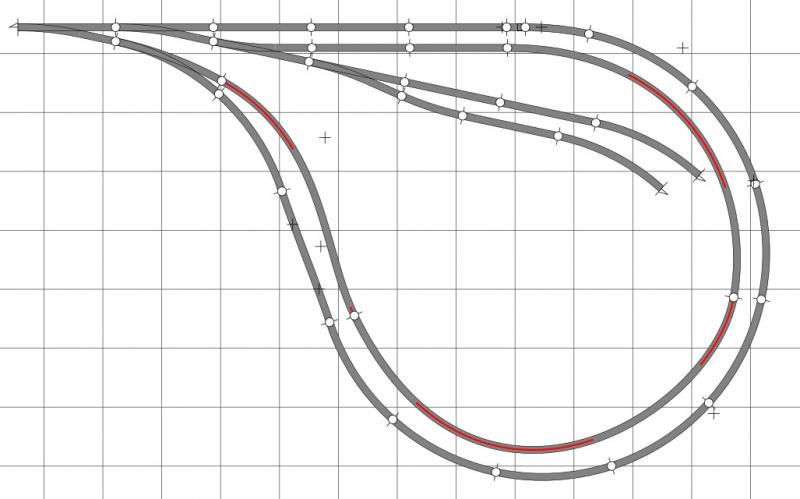

Voor een Bemo-baantje ben ik bezig in het schaduwstation een (dubbelsporige) keerlus te ontwerpen. Bij het uitzoeken van de verschillende leveranciers ben ik o.a. de xtreme keerlus tegen gekomen. Deze heeft een aantal secties nodig om een treinstel te detecteren. Echter, mijn wisselstraat is vanaf de eerste wissel 'vol' met wissels, waardoor ik de ompoolsecties eigenlijk niet kwijt kan. Kan ik toch de xtreme keerlus toepassen in onderstaand baanplan?

Rijrichting is niet belangrijk, mag 2 kanten op, mag ook één-richtingsverkeer zijn (daar gaat voorkeur naar uit, met de eerste wissel normaal in de rechtdoorstand, dus met de klok mee de keerlus berijdend).

Er zijn verder nog 2 opstelspoortjes voor trekduw-materieel.



Alvast dank voor de reacties!

Gr, Bert

[santerdam]

Bert,

De keerlus-sectie's hoeven niet perse te beginnen bij de eerste wissel. In jouw geval kun je de beide bogen zien als keerlus. Je hebt dus twee keerlus-systemen - iedere keerlus-module neemt 1 boog voor zijn rekening.

Sander

[Bert van Gelder]

Dan heb ik 2 keerlus modules nodig, begrijp ik. Ik probeer echter een oplossing met één module, indien mogelijk.

Dank voor je reactie!

Gr, Bert

[hubertus]

Ik zou in dit geval helemaal geen keerlusmodules gebruiken, maar gewoon de hele boel ompolen gelijktijdig met het omzetten van het meest linkse wissel.
Dus een relais gelijktijdig met dat wissel schakelen.

[Bert van Gelder]

Hoi,

Dan had ik toch de rest van het sporenplan er bij moeten tekenen, denk ik. Dat is een enkelsporig baanvak, gevolgd door, juist, een andere keerlus. Echter daar heb ik wel ruimschoots ruimte om de ompoolsecties aan te leggen.

Ben bang dat jouw oplossing niet gaat werken..

Dank voor je reactie!

Gr, Bert

[Dirk J]

Ik denk juist dat Hubertus het meest logische voorstel heeft gedaan. Waarom denk jij dat het anders is?

[Bert van Gelder]

Mmm, omdat ik de materie niet helemaal begrijp, denk ik. Misschien heb je gelijk, ik laat me graag overtuigen.

Een trein komt van links, gaat rechtdoor over het eerste wissel, wordt gedetecteerd in het buitenste of binnenste spoor, en dan wordt de eerste wissel (en het niet getekende, enkelsporige lijntje links van de wissel) omgepoold, bedoel je? Maar waar zouden dan de bezetmeldpunten moeten komen, gelijk aan het begin van de binnen- of buitenbocht?

En de binnen- en buitenbocht zijn ook nog opstelsporen. Op elke (binnen- of buiten)-bocht hoop ik 2-3 treinen kwijt te kunnen, die elke keer een plekje verder opschuiven. Verandert dat de mogelijkheden nog?

Gr, Bert

[Dirk J]

Het relais wordt gekoppeld aan het wissel helemaal links boven. Het relais schakelt alles dat zich rechts van datzelfde wissel bevindt. Als ik zo gauw goed tel zijn dat vier wissels, twee lussen en twee opstelsporen. Je maakt daartoe in totaal vier isolaties, direct rechts van het genoemde wissel links boven.

[Dirk J]

Ten overvloede: er is géén detectie nodig. Je neemt een bistabiel relais dat  gelijk met het wissel omschakelt. Staat het wissel rechtdoor, dan heeft de gehele lus een vast te stellen polariteit; staat het wissel afbuigend, dan heeft de gehele lus de tegengestelde polariteit.

[Karst Drenth]

Dat is een enkelsporig baanvak, gevolgd door, juist, een andere keerlus. Echter daar heb ik wel ruimschoots ruimte om de ompoolsecties aan te leggen.

Kunnen treinen vanaf dat enkelsporige baanvak tegelijkertijd de keerlussen inrijden ? Als dat niet geval is ( er bevind zich dus maar 1 trein in het baanvak ! ) kun je het enkelsporige baanvak op 1 module aansltuiten als 'keerspoor' en de beide lussen vast bedraden. De bij de inrij wissels zijn dan de B en D secties, de eerste railstukken beide voeden uit de A en E secties. Het enkelspoor is sectie C. Of nog simpeler, een 'kortsluit' oplossing waarbij het enkelspoor inclusief wissels wordt gevoed door de module.

Grtzz,

Karst

[Bert van Gelder]

Ik begin het te begrijpen, denk ik: ik neem een wissel decoder, op de uitgang dus een aandrijving EN een bistabiel relais, en dan de rest laten ompolen via dat relais.

Maar ik heb ook bezet/terugmeldpunten nodig voor de computerbesturing (verschillende blokken voor opstelplaatsen in binnen- en buitenlus). Daar zal dan ook elke keer de polariteit van om moeten polen. Kan de melder dat ook aan?

Om een of andere reden zie ik een keerlus en denk dan automatisch dat je een keerlus module nodig hebt. Waarom dan nu niet...

Alvast dank weer, gr,

Bert

[Bert van Gelder]

@Karst: in dat enkelsporige stuk tussen de keerlussen kan zich maar één trein bevinden.

Het volledige spoor plan is nog niet klaar, anders had ik het even geplaatst.

Ik ga ook jouw oplossing even beredeneren..

Alvast dank!

Gr, Bert

[Wim Ros]

Bert, neem maar even rechtstreeks contact met mij op dan leg ik het uit hoe het met een relais in zijn werk gaat.
Geen zin in overloze discussies.

Groetjes

[Karst Drenth]

De oplossing met een relais is DE klassieke oplossing, die altijd werkt met maar 1 voorwaarde: Het wissel MOET altijd geschakeld worden en MAG NIET opengereden worden.

[Bert van Gelder]

Karst, Wim,

Wederom dank. Open rijden gaat niet gebeuren, tenzij de software me in de steek laat.
Ik ga de opties eens even bekijken, een sporenplan tekenen, en een paar Pb's versturen.

Allen dank, ik laat morgen weten wat het gaat worden

Dank voor de hulp.

Gr, Bert
