Auteur Topic: Hoe heb jij de servo aan de wissel zitten?  (gelezen 1900 keer)

Mudhen

  • Offline Offline
  • Berichten: 976
  • AKA Genx Diorama
Hoe heb jij de servo aan de wissel zitten?
« Gepost op: 02 March 2014, 23:03:34 »
Ik weet al dat het kan met verenstaal en dat dit eventueel te verkrijgen is bij Conrad. Maar zijn er ook andere (huis-, tuin- en keuken) oplossingen?

En mocht het alleen met verenstaal kunnen dan zou ik graag willen weten hoe ik daarmee een 'starre' verbinding maak tussen servo arm en wisseltong. In de wisseltong zit een minuscuul gaatje en in de servo arm vijf kleine gaatjes onder elkaar. Hoe bevestig ik het eea?

En tot slot; hoe maak ik de servo onder de baan (9mm multiplex met 4mm kurk erop)? Moet ik daar op een of andere manier een beugel voor gaan ontwerpen of gebruik jij gewoon dubbelzijdig tape (ik noem maar iets)?

Het zijn mijn eerste servo aandrijvingen en heb nog nooit een dergelijke opstelling 'live' gezien. De foto's die ik op het net terugvindt bieden te weinig duidelijkheid.

Dank iedereen!
-1- Sebas

Beneluxspoor USA shelf layout
Youtube: Genx Diorama

santerdam

  • Offline Offline
  • Berichten: 3865
Re: Hoe heb jij de servo aan de wissel zitten?
« Reactie #1 Gepost op: 02 March 2014, 23:29:17 »
Ontrax, dagen lang de meest fraaie voorbeelden live te aanschouwen. En de bouwers lopen vrij rond, ze kunnen je heel veel laten zien.

Sander

eenop87

  • Offline Offline
  • Berichten: 1016
Re: Hoe heb jij de servo aan de wissel zitten?
« Reactie #2 Gepost op: 02 March 2014, 23:31:43 »
Hier kan je zien hoe ik de servo's onder de baan bevestig:
http://forum.beneluxspoor.net/index.php/topic,52855.45.html

Ik gebruik daarvoor een stukje aluminium hoekprofiel waar ik een gedeelte van weg zaag/vijl.

Ik gebruik ook 9mm multiplex met daarop 5mm geluidsdemping

Voor de aandrijving van de wissel gebruik ik 0,5mm verenstaal.
Dat bevestig ik met een heel klein splitpennetje (Conrad) en een aangebogen haakje op de ronde bevestigingsplaat van de servo. Als je wilt kan ik daar een fotootje van maken.

Groet,
Gerrit

Klaas Zondervan

  • Offline Offline
  • Berichten: 26711
    • Pagina van klaas
Re: Hoe heb jij de servo aan de wissel zitten?
« Reactie #3 Gepost op: 02 March 2014, 23:34:49 »
Ik werk niet met servo's, maar wel met soortgelijke oplossingen.
Wat het "verenstaal" betreft, daarvoor gebruik ik vaak een paperclip en die buig ik dan in de gewenste vorm.
En als ik er een verknoei dan pak ik gewoon een nieuwe, die dingetjes kosten geen drol.
Projecten:
Dubbelom
Halte Assel
Geluk, dat is vooraan staan als de overweg gesloten is.

Mudhen

  • Offline Offline
  • Berichten: 976
  • AKA Genx Diorama
Re: Hoe heb jij de servo aan de wissel zitten?
« Reactie #4 Gepost op: 02 March 2014, 23:54:06 »
Dank allen! Foto's zijn natuurlijk altijd erg welkom!  ::)

Ontrax, dagen lang de meest fraaie voorbeelden live te aanschouwen. En de bouwers lopen vrij rond, ze kunnen je heel veel laten zien.

Sander

En echt hè, daar is er weer één. Heb ik nu wat aan.  ??? ;) ;D
-1- Sebas

Beneluxspoor USA shelf layout
Youtube: Genx Diorama

Mudhen

  • Offline Offline
  • Berichten: 976
  • AKA Genx Diorama
Re: Hoe heb jij de servo aan de wissel zitten?
« Reactie #5 Gepost op: 03 March 2014, 00:04:48 »
Ik werk niet met servo's, maar wel met soortgelijke oplossingen.
Wat het "verenstaal" betreft, daarvoor gebruik ik vaak een paperclip en die buig ik dan in de gewenste vorm.
En als ik er een verknoei dan pak ik gewoon een nieuwe, die dingetjes kosten geen drol.

Kijk, daar heb je nou wat aan! Thanksalot Klaas.

-1- Sebas

Beneluxspoor USA shelf layout
Youtube: Genx Diorama

eenop87

  • Offline Offline
  • Berichten: 1016
Re: Hoe heb jij de servo aan de wissel zitten?
« Reactie #6 Gepost op: 03 March 2014, 00:36:36 »
Even wat fotootjes gemaakt.

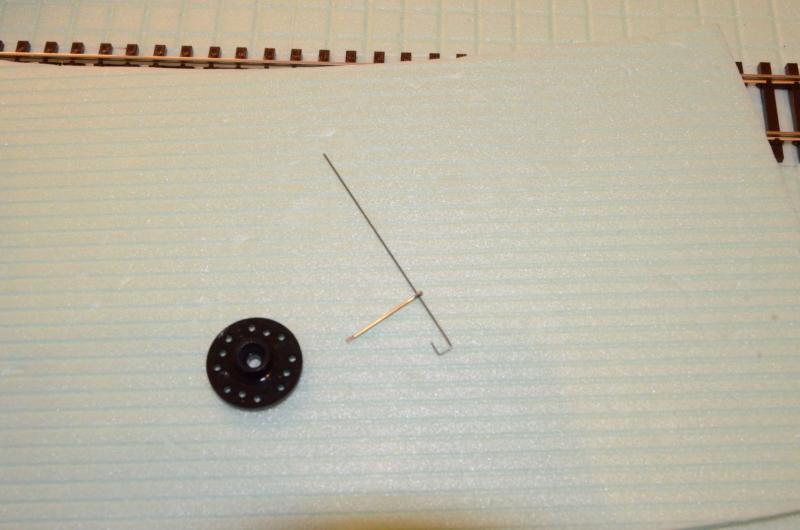

Haakje aan verenstaal buigen en splitpennetje aanbrengen.

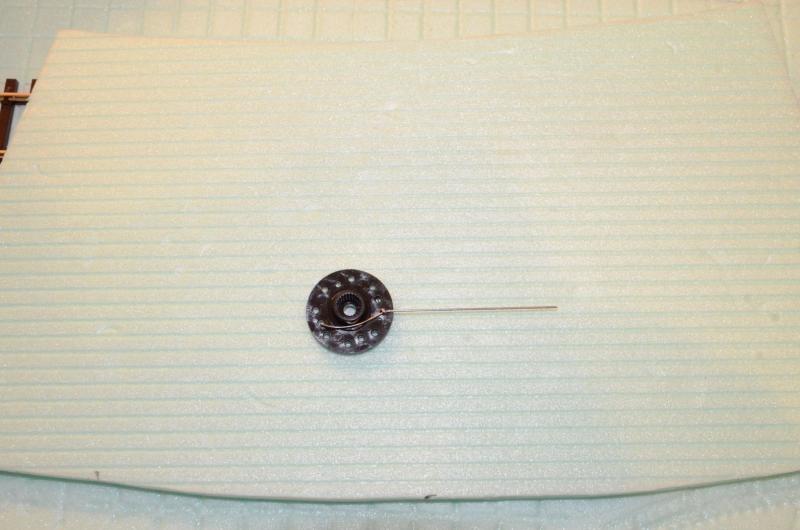

Haakje door een gaatje steken en het splitpennetje insteken zodat het verenstaal onder enige spanning komt te staan

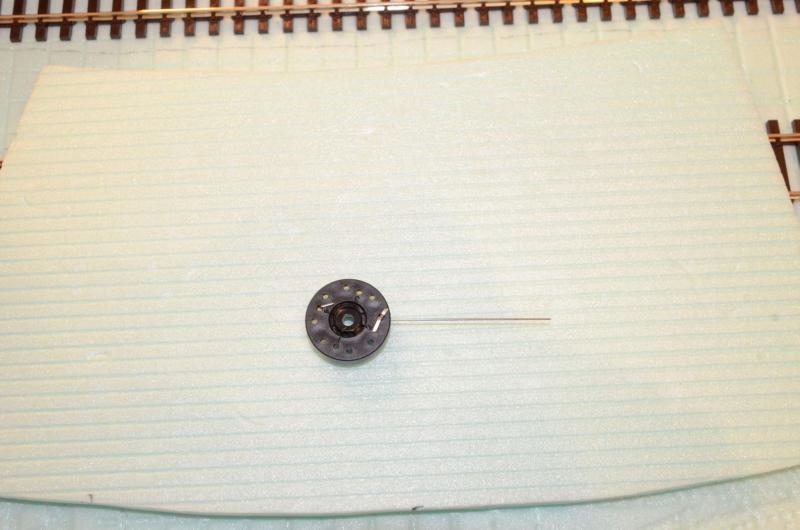

Splitpennetje ombuigen en op maat knippen

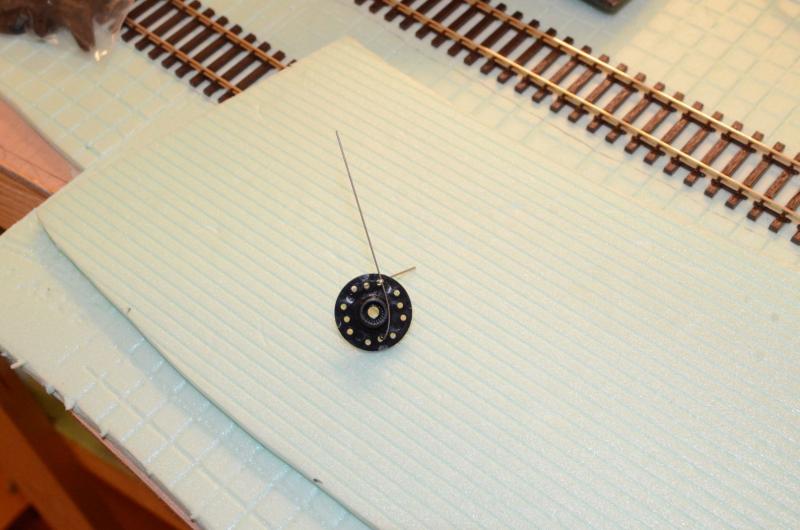

Verenstaal in de juiste richting buigen

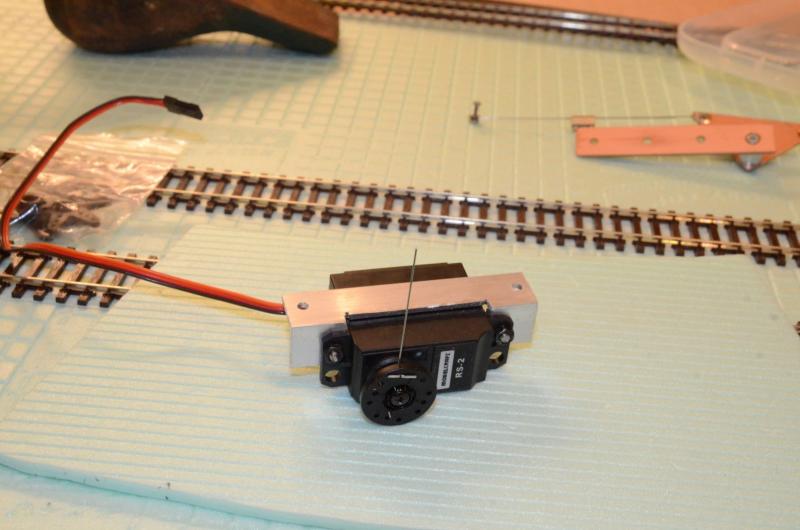

De boel in elkaar schroeven en klaar is Kees!

Gerrit

Mudhen

  • Offline Offline
  • Berichten: 976
  • AKA Genx Diorama
Re: Hoe heb jij de servo aan de wissel zitten?
« Reactie #7 Gepost op: 03 March 2014, 07:55:21 »
Super, dank je Gerrit!! Mooi baanontwerp heb jij trouwens, de logica erin stel ik erg op prijs.
-1- Sebas

Beneluxspoor USA shelf layout
Youtube: Genx Diorama

Bert van Gelder

  • Offline Offline
  • Berichten: 4385
Re: Hoe heb jij de servo aan de wissel zitten?
« Reactie #8 Gepost op: 03 March 2014, 09:05:30 »
Om dit bericht sluit ik dit topic voor nader overleg..

Citaat
En echt hè, daar is er weer één. Heb ik nu wat aan.  ??? ;) ;D

Gr, Bert
