Auteur Topic: H0 Baanplan U-vormig, tips/ideeen gevraagd!  (gelezen 5014 keer)

Mark94

  • Offline Offline
  • Berichten: 89
    • Mijn toekomstige baan
H0 Baanplan U-vormig, tips/ideeen gevraagd!
« Gepost op: 12 March 2013, 21:21:04 »
Alweer een tijdje geleden verschillende plannen voor een modelbaan bedacht, die uiteindelijk toch niet of moeilijk haalbaar zouden zijn. Nu het onderstaande plan bedacht:

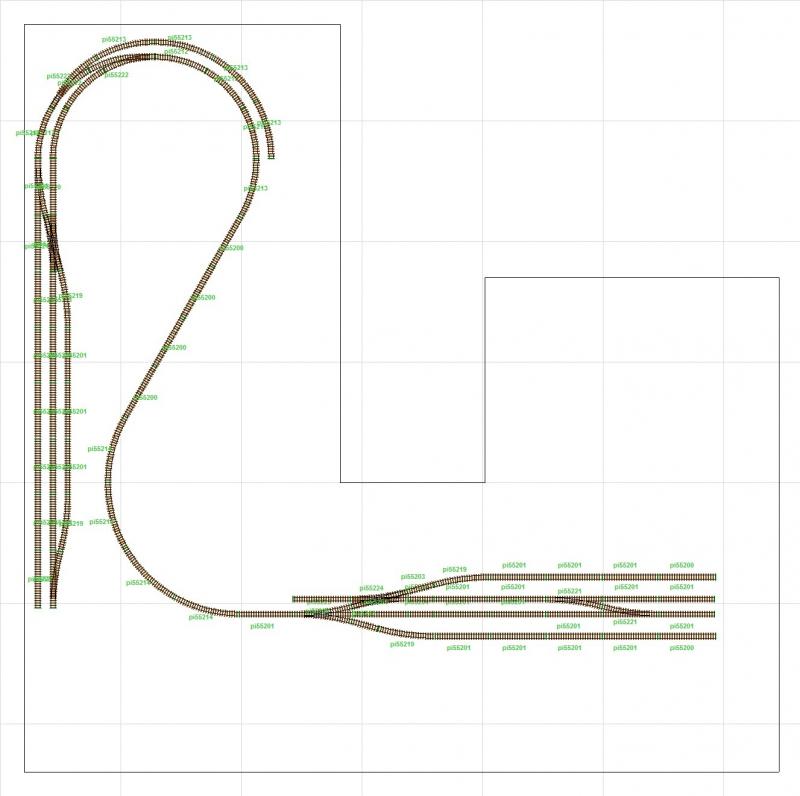

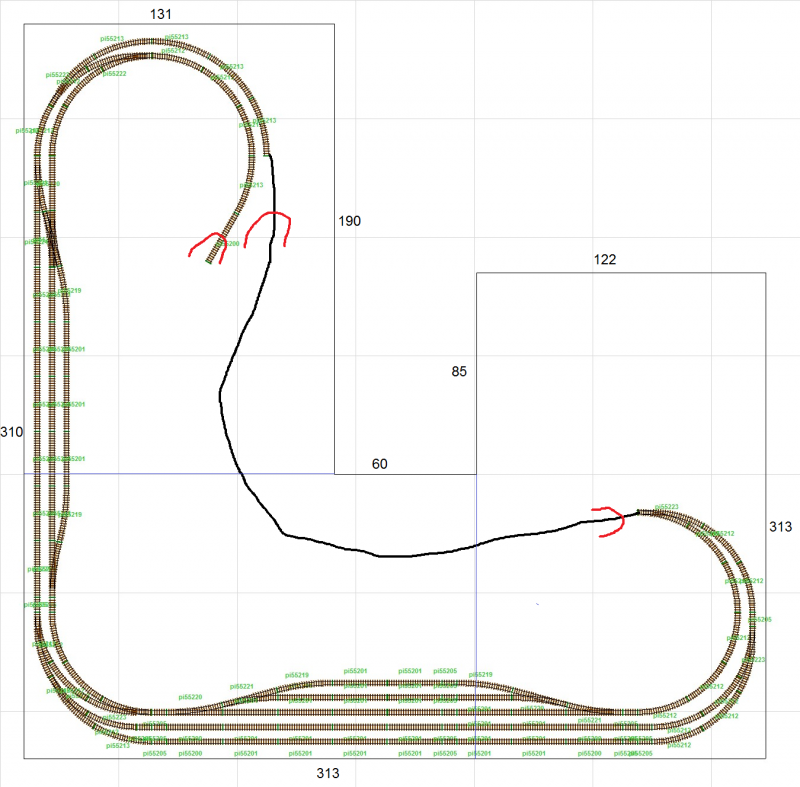

Ik hoop dat het een beetje duidelijk is. Dit in Trackplanner gemaakt, maar het is me niet gelukt om flexrails te buigen. Er worden Piko A-rails gebruikt. De schaal is dus H0. De getallen bij de randen zijn de afmetingen in centimeters. De blauwe lijnen zijn overgangen tussen de verschillende tafels die gebouwd gaan worden, hier kunnen dus geen wissels geplaatst worden. Het doorgaande spoor in de bocht zal een `hoofdlijn` worden, eventueel geelektrificeerd, en het andere spoor is een zijlijn die iets hoger dan de hoofdlijn zal liggen. Aan deze zijlijn zal een kopstation komen, een mogelijkheid voor goederenvervoer en misschien een locdepot. Als landschap wil ik iets met heuvels/bergen gaan doen. Ik hoop dat iemand een leuk idee heeft voor de rest van het sporenplan.
« Laatst bewerkt op: 12 March 2013, 21:49:07 door Mark1994 »

Mark94

  • Offline Offline
  • Berichten: 89
    • Mijn toekomstige baan
Re:H0 Baanplan U-vormig, tips/ideeen gevraagd!
« Reactie #1 Gepost op: 13 March 2013, 20:04:25 »

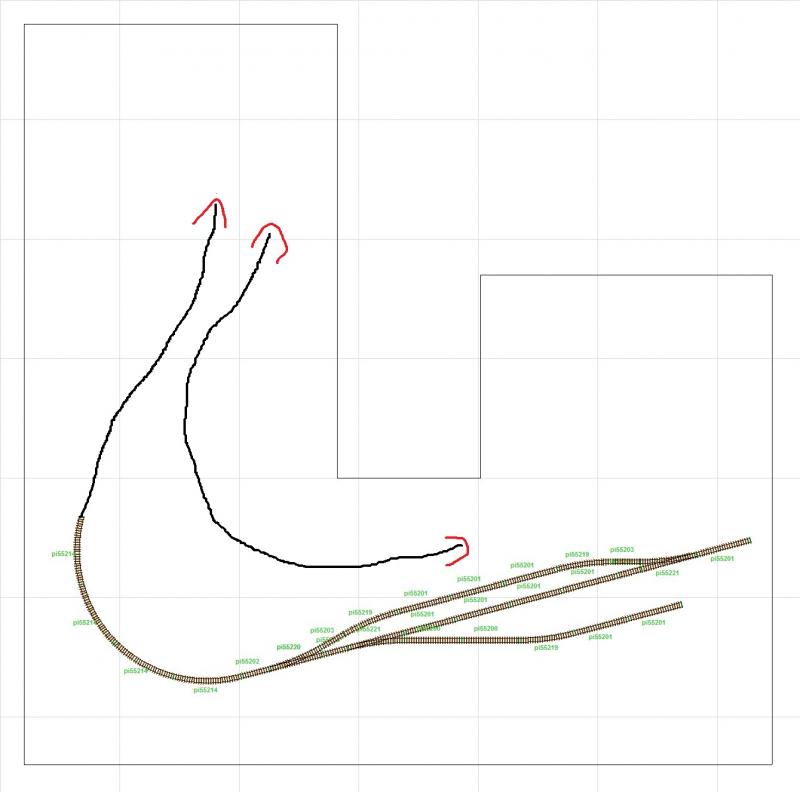

Zojuist dit verdere verloop bedacht:

Een kopstation dus, met 4 sporen. Er zijn wat sporen in het schaduwstation weggelaten, zo is het overzichtelijker. Ik wil ook nog iets met goederenvervoer doen, wat zal ik maken en waar? Het station is trouwens nog lang niet definitief, dus dit kan nog veranderen.

dimo1_dimo1

  • Offline Offline
  • Berichten: 3380
Re:H0 Baanplan U-vormig, tips/ideeen gevraagd!
« Reactie #2 Gepost op: 13 March 2013, 20:19:25 »
die hoek rechts boven leent zich perfect voor een locdepot, hier kan je heel mooi een schijf plaatsen.
als je vanaf de hoofdbaan links boven een deel laat aftakken naar een goederen overslag bij de inham en die dan weer laat doorlopen met een paar sporen naar het locdepot, kan je die sporen ook als bijvul/onderhoud(kolen, ontslakken, water enzo) gebruiken :) kan zo niet precies inschatten of dat lukt, maar denk het wel ;D
groeten,
Auke

Mark94

  • Offline Offline
  • Berichten: 89
    • Mijn toekomstige baan
Re:H0 Baanplan U-vormig, tips/ideeen gevraagd!
« Reactie #3 Gepost op: 13 March 2013, 20:46:03 »

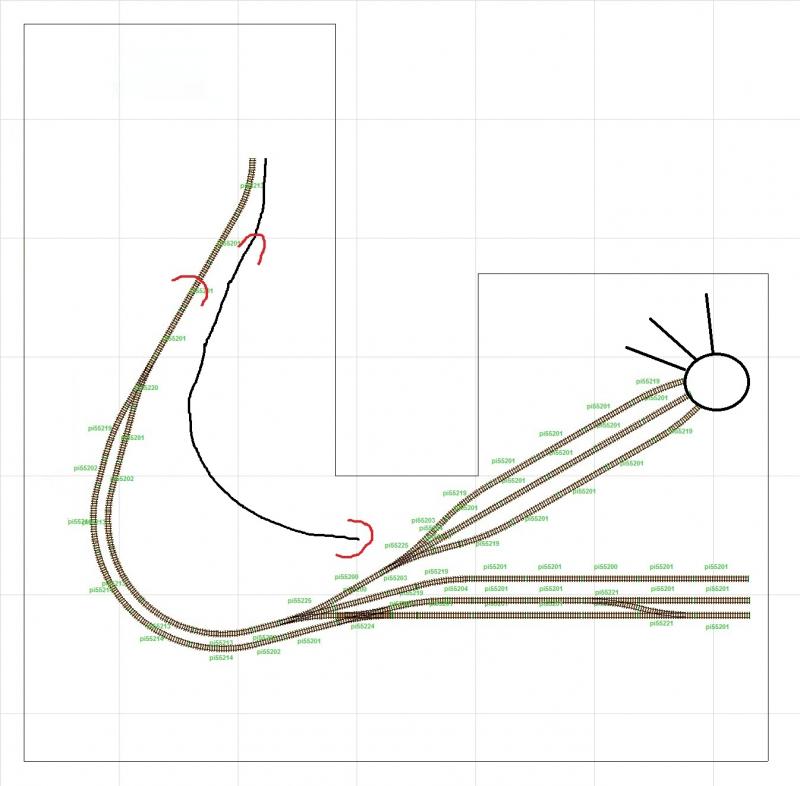

E.e.a. aangepast:

Een station met 3 sporen, en het spoor naar het depot takt al iets eerder af. Nu nog even bedenken waar een goederenoverslag komt, want tussen de aftakking en het depot gaat krap worden. Ook is er nu een locdepot. Ik ben trouwens helemaal vergeten het land en het tijdperk te vermelden, maar het wordt waarschijnlijk Duitsland, ergens tussen ongeveer 1965 en 1980, omdat er toch gemakkelijk aan Duits materieel te komen is.

dimo1_dimo1

  • Offline Offline
  • Berichten: 3380
Re:H0 Baanplan U-vormig, tips/ideeen gevraagd!
« Reactie #4 Gepost op: 13 March 2013, 21:19:54 »
ik wist niet dat dat andere spoor er ook bij komt wat op het laatste plaatje is bijgetekend..
daar had ik gedacht de goederenoverslag gepland ;)

ik zou de sporen naar de draaischijf iets met een boog laten lopen waardoor ze iets meer naar links uitkomen, dan kan je de sporen van de loods/treinstalling aan de rechterkant plaatsen :)
groeten,
Auke

Mark94

  • Offline Offline
  • Berichten: 89
    • Mijn toekomstige baan
Re:H0 Baanplan U-vormig, tips/ideeen gevraagd!
« Reactie #5 Gepost op: 13 March 2013, 21:46:37 »

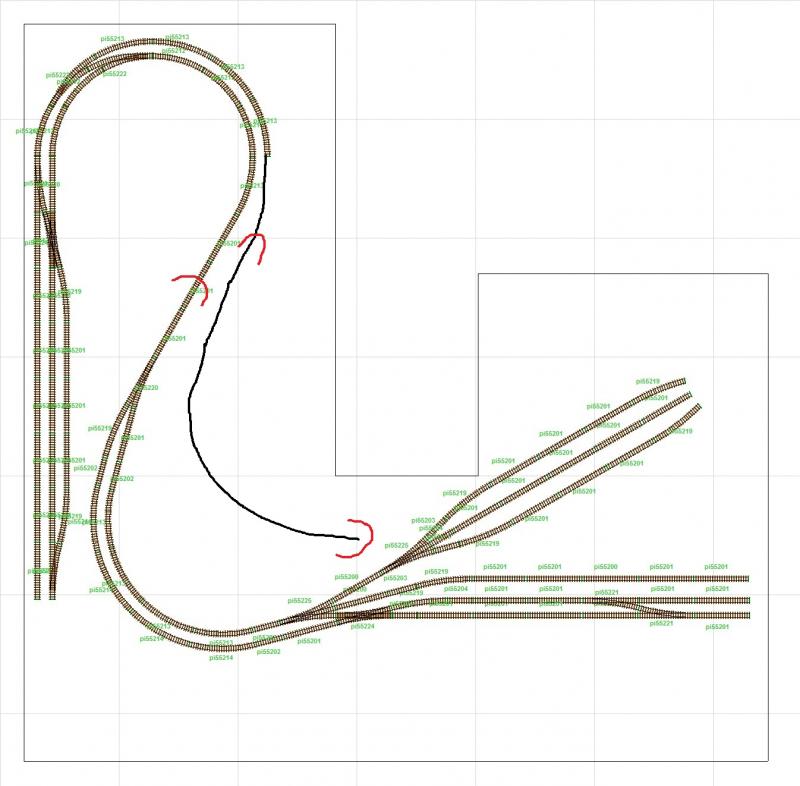

Ik dacht zelf meer aan dit:

De loods zou nog `boven` de sporen naar de draaischijf kunnen komen.
Het stuk spoor dat vanuit de tunnel linksboven naar de andere tunnelingang rechtsonder loopt, wordt een stuk vrije baan, zonder station/goederenoverslag/industrie. Daar zullen dus ook geen wissels komen. Misschien wordt deze lijn geelektrificeerd, zodat er ook eloks en elektrische treinstellen kunnen rijden. De rest zal waarschijnlijk geen bovenleiding krijgen. Nu nog even bedenken waar de industrieaansluiting/goederenoverslag zal komen. Ik heb de sporen nu beperkt tot hetgeen dat zichtbaar is.

dimo1_dimo1

  • Offline Offline
  • Berichten: 3380
Re:H0 Baanplan U-vormig, tips/ideeen gevraagd!
« Reactie #6 Gepost op: 13 March 2013, 21:49:01 »
er vanuit gaande dat je in de inham van de u vorm zou zitten of erboven, lijkt het me mooier de sporen voor locopslag de andere kant op te doen, zodat je de loods in kunt zien(neem aan dat die er ook komt als je een draaischijf hebt
groeten,
Auke

Mark94

  • Offline Offline
  • Berichten: 89
    • Mijn toekomstige baan
Re:H0 Baanplan U-vormig, tips/ideeen gevraagd!
« Reactie #7 Gepost op: 13 March 2013, 22:02:41 »
Depotsporen iets ingekort, aan de andere kant een goederenoverslag:

Mark94

  • Offline Offline
  • Berichten: 89
    • Mijn toekomstige baan
Re:H0 Baanplan U-vormig, tips/ideeen gevraagd!
« Reactie #8 Gepost op: 19 March 2013, 20:46:55 »

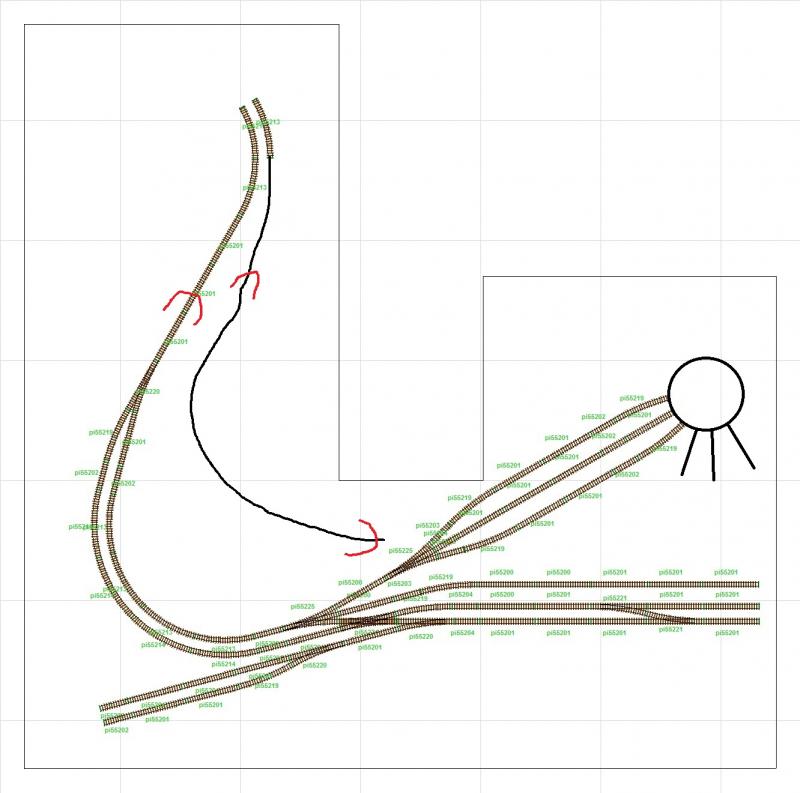

Hoewel ik het laatste baanplan wel erg leuk vind, toch maar aan dit alternatieve plan zonder depot gedacht:

Dit vooral omdat ik denk dat het met een draaischijf toch te duur wordt, en zelf bouwen zie ik (vooralsnog) niet zitten.

tijgernootje

  • Offline Offline
  • Berichten: 12235
  • Treinen ontsporen niet,dan ligt de rails verkeerd
    • treinen foto's 1 op 1 zowel modern als museum spul
Re:H0 Baanplan U-vormig, tips/ideeen gevraagd!
« Reactie #9 Gepost op: 20 March 2013, 08:00:23 »
Je hoeft ook niet alles tegelijk te kopen,het baanplan was met wat kleine aanpassingen al tijdrovend genoeg geweest voor je om ervoor te kunnen sparen terwijl je aan t bouwen bent geslagen  ;)
Met vr gr

Floris

Harzwald Hafen Bahn,de bouw.
https://forum.beneluxspoor.net/index.php?topic=94249.0

Mark94

  • Offline Offline
  • Berichten: 89
    • Mijn toekomstige baan
Re:H0 Baanplan U-vormig, tips/ideeen gevraagd!
« Reactie #10 Gepost op: 20 March 2013, 19:08:34 »
Daarmee heb je natuurlijk wel een punt, maar ik zou liever eerder op zoek gaan naar een niet al te dure draaischijf. Binnenkort verwacht ik het benodigde hout voor de onderbouw te hebben, dus dan kan ik met de bouw beginnen. Eerst eens rustig nadenken over een naam voor dit project.

dimo1_dimo1

  • Offline Offline
  • Berichten: 3380
Re:H0 Baanplan U-vormig, tips/ideeen gevraagd!
« Reactie #11 Gepost op: 21 March 2013, 07:40:30 »
Atlas heeft een goedkope schijf in het programma ziet er niet geweldig uit maar doet z'n werk..
groeten,
Auke
