Topic: Decoder in Fleischmann Br38 (langetender) (Fl4165) (gelezen 3953 keer)
Nico Hoogerwerf
Offline
Berichten: 708
DB jaren '60 in de buurt van NS grens...
Decoder in Fleischmann Br38 (langetender) (Fl4165)
«
Gepost op:
22 April 2012, 19:44:23 »
Nadat ik recent een Fleischmann BR38 met lange tender (2'2'T31,5) van Ronald 81 (ook Beneluxspoor) had overgenomen, dit weekend eindelijk tijd een decoder daarin te zetten. Deze lok is niet digitaal voorbereid en zoeken op internet gaf geen duidelijke handleiding hoe dit te doen. Wel enkele andere versies van de BR38 (met wannentender , met korte tender), maar niet deze. Er zitten toch enkele verschillen en daarom op dit forum maar een ombouw verslag.
Ik had een ESU Lopi4.0 gekocht op de beurs in Nijmegen. Recent enkele zaken daarmee omgebouwd en ze bevallen me prima.

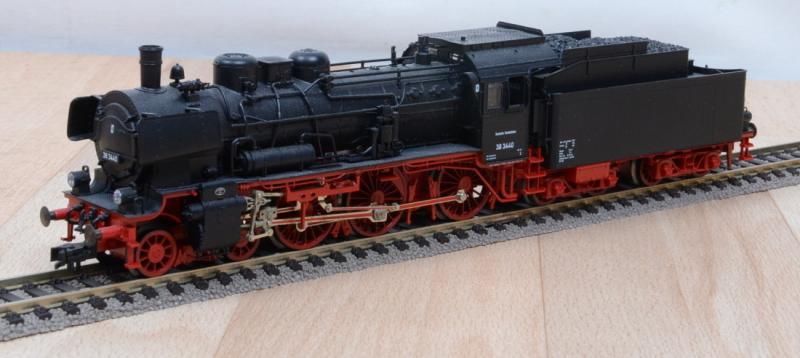

De bedoelde lok:

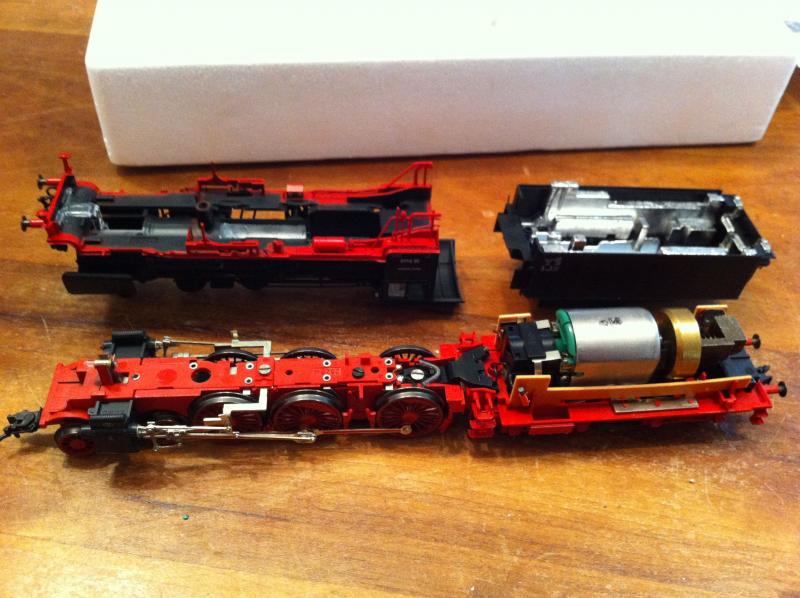

Toch maar opengemaakt:
Besloten de decoder in de lok te plaatsen (erg veel ruimte in de vuurkist).

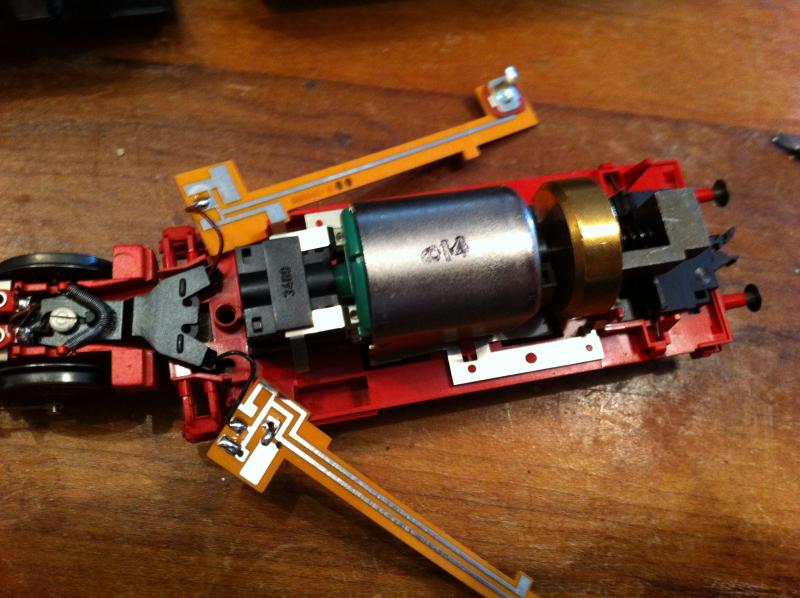

Er zit een kortkoppel mechanisme tussen lok en tender waar doorheen 2 draadjes lopen (stroom van lok naar tender) zodat de stroomafname erg goed is. Verder zitten ter weerszijden van de nieuwe Fleischmann motor 2 printjes met contactvlakjes die de stroom via een smoorspoeltje nar de motor geleiden en naar de lamp van het sluitlicht.

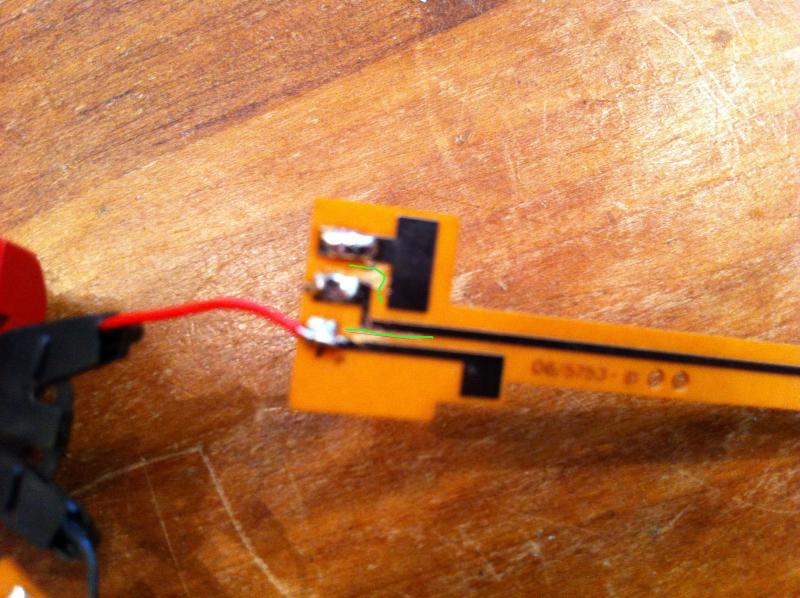

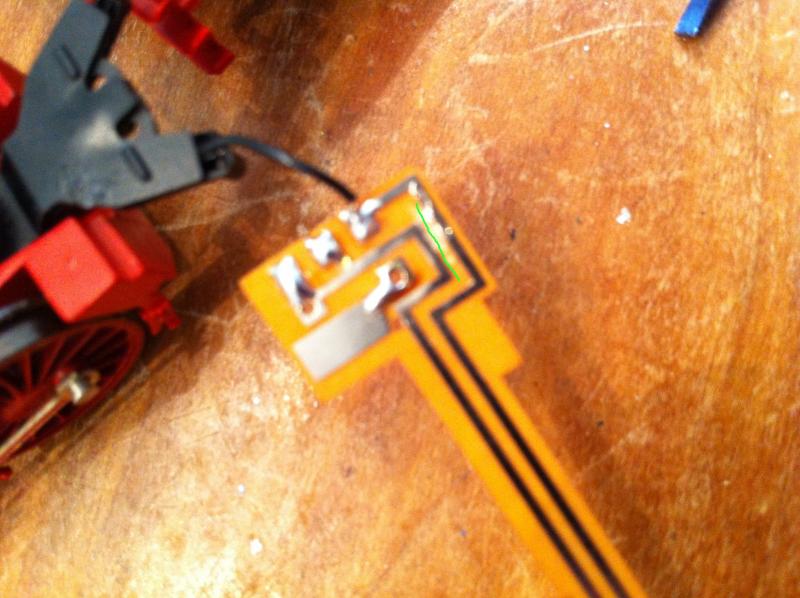

Dit spoeltje moest eruit. Vervolgens op de printjes enkele verbindingen onderbroken (groene streepje op foto):
en
Eerst een poging gedaan de draadjes die je extra moet trekken door het kortkoppel mechanisme te leiden. Dit geprobeerd open te maken: DOE DAT NIET, want je krijgt het bijna niet meer dicht. Uiteindelijk besloten de extra draden (oranje, grijs en geel) over de kortkoppeling te leiden. De zwarte en rode waren al aanwezig en gebruik je weer.

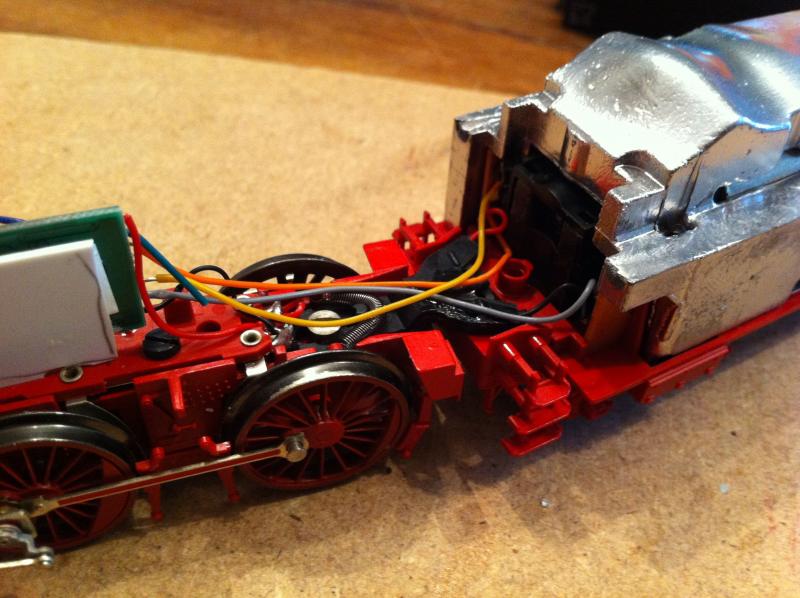

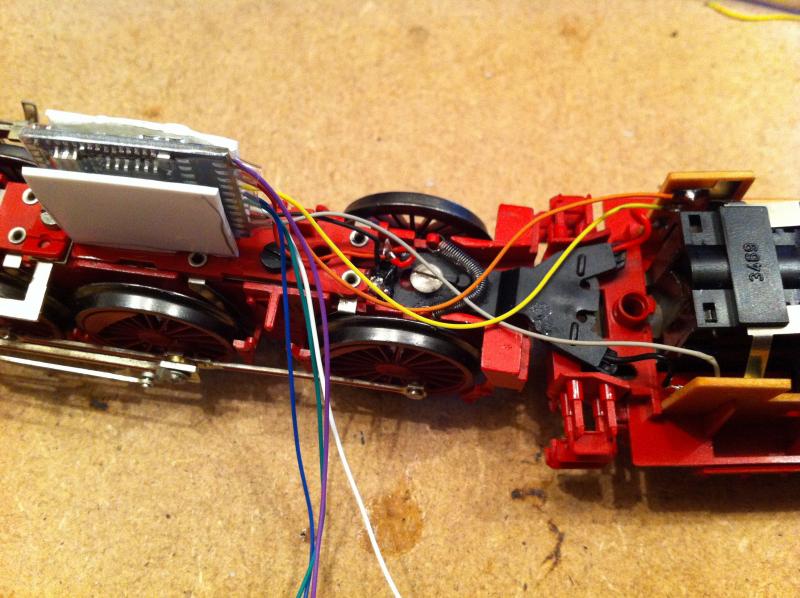

Na het plaatsen van een steuntje van plastik waar de decoder tussen komt op het frame in de lok de draden gaan trekken.
Na wat soldeer werk de (open) lok en tender op mijn programmeer spoortje gezet. gelukkig maar, want de intellibox gaf een kortsluiting aan, terwijl ik alles had doorgemeten voor ik de decoderdraadjes ging vastsolderen
een voor een alles weer los, tot de decoder helemaal los was en toen was de kortsluiting weg....
gelukkig had ik nog een ander decoder (Lenz) liggen en deze erin geknutseld volgens hetzelde procedé.

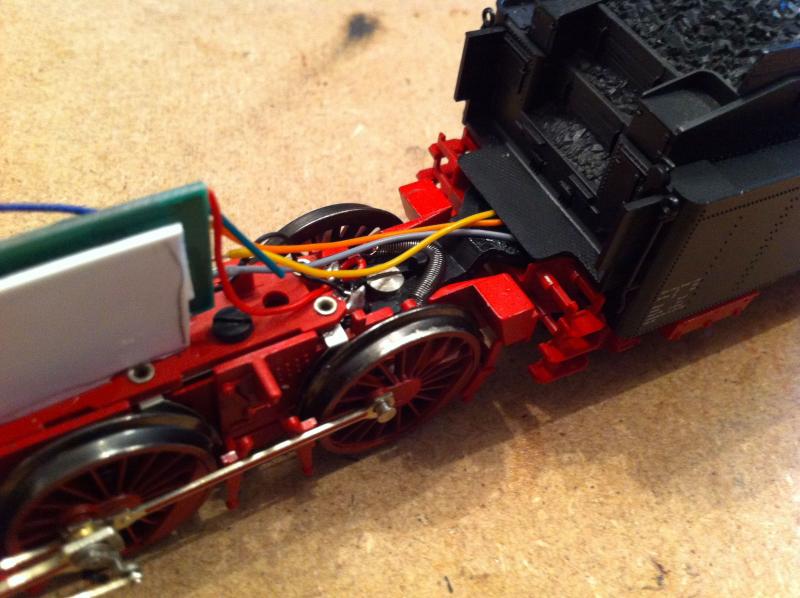

Als je de draadjes op de kortkoppeling vastlijmt met superlijm, kunnen deze precies tussen kortkoppeling en voetplaat die aan de tender zit door. Geen gaten boren, niets frezen en geen draadjes zichtbaar

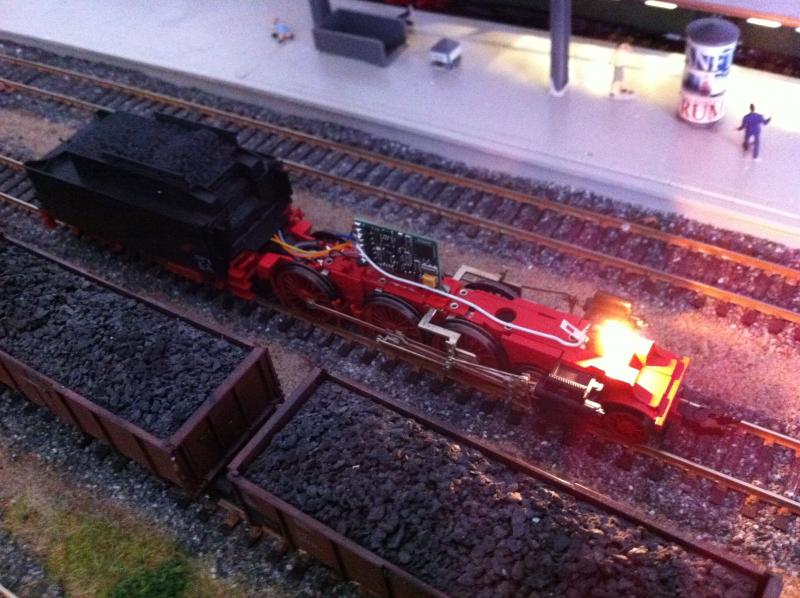

Na een laatste test (let nog niet op de prehistorische enorme gloeilamp, hier voor komt het volgende project: SMD's).

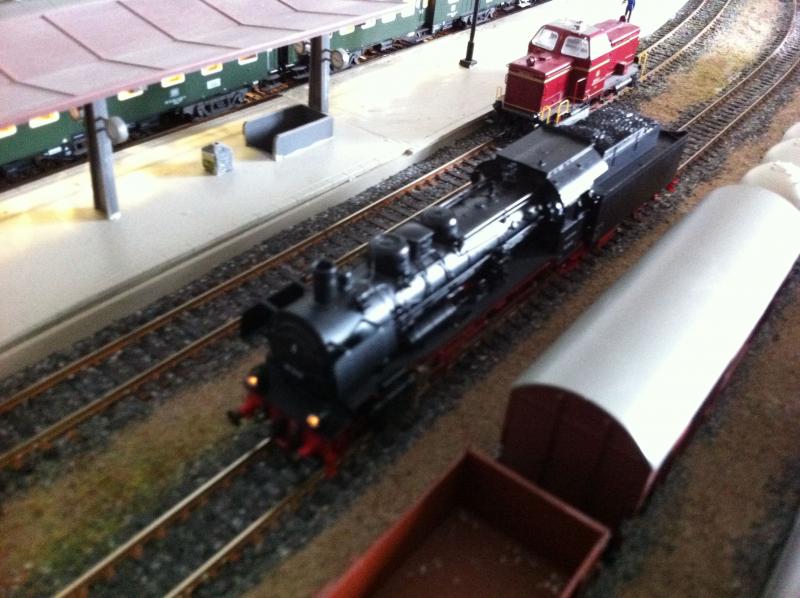

Kap erop, inregelen met Koploper en de decoder wat bijstellen en papa heeft weer een mooie Digtale lok erbij!
Ronald81, bedankt nog voor de deal!
Nico
Gelogd
DB tijdperk 3b, 2rail, (voorheen DigiKeijs DR5000) nu een Yamorc YD7010 en DR5033, DR5048, S88 en LocoNet, (voorheen Koploper, nu iTrain!
Voorheen Intellibox 6500 in 2000 gekocht! :-)
Karst Drenth
Offline
Berichten: 10474
NS blauw, groen, rood, bruin, grijs en standgroen
Re:Decoder in Fleischmann Br38 (langetender) (Fl4165)
«
Reactie #1 Gepost op:
22 April 2012, 19:55:18 »
Nico !
Ik heb dezelde loc vorig voorjaar ook gedaan. En op bijna precies dezelfde wijze
Alleen... Ik heb de kortkoppeling wel open gehaald en de draadjes er ingefrummeld
Grtzz,
Karst
Gelogd
Ronald81
Offline
Berichten: 2661
Re:Decoder in Fleischmann Br38 (langetender) (Fl4165)
«
Reactie #2 Gepost op:
23 April 2012, 14:28:34 »
Dag Nico!
Mooi, dat het gelukt is!
Ik heb mijn exemplaar laten ombouwen. Hierbij is de decoder in de tender geplaatst (scheelt weer een draad door die koppeling trekken, omdat je alleen maar het licht hoeft aan te sluiten).
Zal vanavond even wat foto's proberen te maken.
Groet,
Ronald
Gelogd
Je rolt van het
één
in het
ander
...
Nico Hoogerwerf
Offline
Berichten: 708
DB jaren '60 in de buurt van NS grens...
Re:Decoder in Fleischmann Br38 (langetender) (Fl4165)
«
Reactie #3 Gepost op:
23 April 2012, 19:11:24 »
@ karst: ik heb de koppeling dus OOK open gefrummeld, maar kreeg hem daarna bijna niet meer dicht...
Nico
Gelogd
DB tijdperk 3b, 2rail, (voorheen DigiKeijs DR5000) nu een Yamorc YD7010 en DR5033, DR5048, S88 en LocoNet, (voorheen Koploper, nu iTrain!
Voorheen Intellibox 6500 in 2000 gekocht! :-)
Karst Drenth
Offline
Berichten: 10474
NS blauw, groen, rood, bruin, grijs en standgroen
Re:Decoder in Fleischmann Br38 (langetender) (Fl4165)
«
Reactie #4 Gepost op:
23 April 2012, 19:15:03 »
Ik wel
Maar misschien wel valsgespeeld, want de fress ietsje gehanteerd om de kanaaltjes iets uit te diepen
Grtzz,
Karst
Gelogd
v140
Offline
Berichten: 583
Re:Decoder in Fleischmann Br38 (langetender) (Fl4165)
«
Reactie #5 Gepost op:
23 April 2012, 19:21:11 »
Hallo
Ik heb de decoder in de loc zitten, de zwarte en rode draad gebruikt voor de decoderaansluiting van de motor.
Dus losgesoldeerd uit de loc en hieraan de oranje en grijze vastgebakken.
Hoef je alleen het achterlicht door de loc/tender koppeling heen te wurmen en die hoef je dan niet helemaal los te rukken. Gewoon een dun schroevendraaiertje erdussen om um open te houden en dan de draad erdoor.
Gaat prima en eigenlijk hetzelfde als een 39
Gr. Ron
«
Laatst bewerkt op: 23 April 2012, 19:22:58 door v140
»
Gelogd
Gr. Ron
Ronald81
Offline
Berichten: 2661
Re:Decoder in Fleischmann Br38 (langetender) (Fl4165)
«
Reactie #6 Gepost op:
23 April 2012, 19:34:09 »
Al mis je dan wél de stroomafname van de tender... ;-)
Groet,
Ronald
Gelogd
Je rolt van het
één
in het
ander
...
v140
Offline
Berichten: 583
Re:Decoder in Fleischmann Br38 (langetender) (Fl4165)
«
Reactie #7 Gepost op:
23 April 2012, 19:43:29 »
Yep
Heb ik zeker in overweging genomen.
Maar in de praktijk levert het (bij mij althans) geen probleem op, in ieder geval niet
met deze loc's.
Ik moet m'n baan echter zowieso goed schoon houden voor sommige loc's met
een korte wielbasis die wat lastiger zijn in de stroomafname
Gr. Ron
Gelogd
