Auteur Topic: Interieurverlichting voor LSM ICR Bs stuurstand aansluiten op Esu print  (gelezen 3710 keer)

Paul Habraken

  • Offline Offline
  • Berichten: 129
Bij de net ontvangen LSM ICR Bs stuurstand is een summiere bijlage waarop een afbeelding van de in de stuurstand aangebrachte print.
Ik wil een zelf gemaakte ledstrip gaan monteren die op F1 geschakeld moet worden en vraag me af waar ik de draden moet aansluiten.

Helemaal rechts onder de afbeelding staat wel een soldeerveld voor de F1, maar waar moet de blauwe draad dan aan met de plus?
Voorts: welke soldeervelden zijn bestemd voor de F2 en F3 ?

Heeft iemand hiermee al ervaring mee en kan dat a.d.h.v. zijn eigen voorbeeld toelichten?  Ik zal morgen een foto plaatsen van de print.

Met dank alvast,
Grtzz Paul

Paul Habraken

  • Offline Offline
  • Berichten: 129
Re:Interieurverlichting voor LSM ICR Bs stuurstand aansluiten op Esu print
« Reactie #1 Gepost op: 15 March 2012, 12:46:31 »

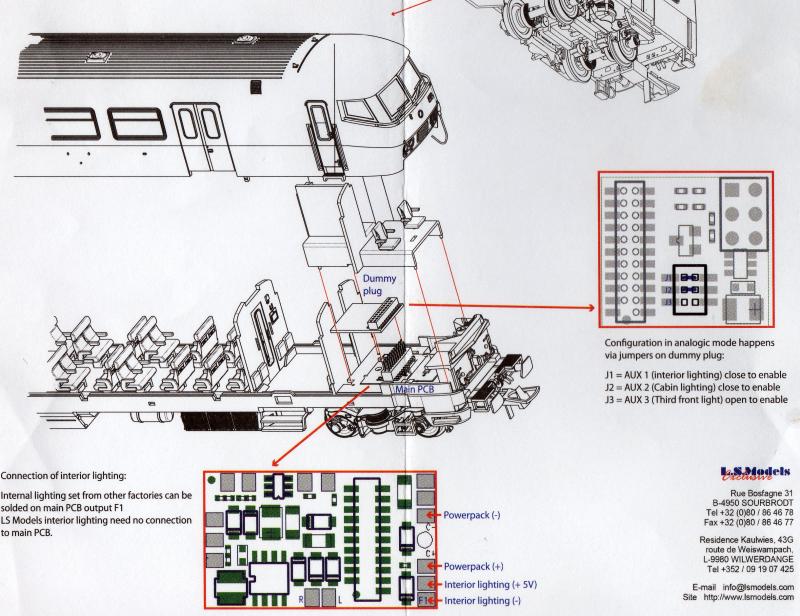

Bijgaand de scan van de PCB:
Wie kan er meer over zeggen?



grtzz
Paul

sixkiller

  • Offline Offline
  • Berichten: 330
Re:Interieurverlichting voor LSM ICR Bs stuurstand aansluiten op Esu print
« Reactie #2 Gepost op: 15 March 2012, 13:36:42 »
Bekijk even het draadje over de stuurstand, Bruno heeft daar uitgelegd welke het is en uit mn hoofd was het de aansluitingen boven de powerpack alleen weet ik niet wat + en - zijn (als dat uitmaakt).

Biesje

  • Offline Offline
  • Berichten: 2279
    • Biesje.nl
Re:Interieurverlichting voor LSM ICR Bs stuurstand aansluiten op Esu print
« Reactie #3 Gepost op: 18 February 2013, 23:43:24 »
dag allen,

Kan het draadje van Bruno niet vinden met de zoekfunktie. Ik heb gewoon gedaan wat op dit papiertje stond dus een stripje van Digirails aan de twee onderste eilandjes (met label interior ligthing) aangesloten en boem. Decoder kaduuk (Esu functiedecoder). Reageert negens meer op. Reset werkt niet, kan ook geen bestand meer terugzetten ( ik gebruik een lokprogrammer). Beetje jammer. Decoder ook nog even in een ander geval geprikt maar ook geen sjoege.

Voordat de decoder boem deed ontdekte ik nog dat het derde frontsein uitgeschakeld kon worden met F3. Dat wist ik niet :D

Bleh, was nou just zo trots dat ik met mijn verse lokprogrammer alles netjes werkend had in combinatie met de reeks 11.8 van LSM.

Weet iemand nog uit z'n hoofd hoe het zit om interieurverlichting er in de braden?

Met vriendelijke groeten,

Robert

ruudns

  • Offline Offline
  • Berichten: 6352
  • ***
Re:Interieurverlichting voor LSM ICR Bs stuurstand aansluiten op Esu print
« Reactie #4 Gepost op: 19 February 2013, 08:21:10 »
Ben wel Bruno niet, maar heb vorige week er ook naar gezocht en het resultaat verwerkt in mijn eigen draadje.
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (https://forum.beneluxspoor.net/index.php?topic=67158.0).

Biesje

  • Offline Offline
  • Berichten: 2279
    • Biesje.nl
Re:Interieurverlichting voor LSM ICR Bs stuurstand aansluiten op Esu print
« Reactie #5 Gepost op: 19 February 2013, 16:03:28 »
Dank je Ruud ;D

Ik zie dat ik het niet eens verkeerd heb gedaan, behalve dan dat er maar 5 volt op staat. Hoe kan ik nou de decoder opgeblazen hebben? Ding doet niks meer  :'( Kan wel weer een andere kopen maar als die ook boem doet dan schiet het niet veel op.

Even een reconstructie van het gebeurde: om te testen of alles het deed had ik een digirails lichtstrip aan de +5 en F1 gehangen. stuurstand even zonder kap op het programmeerspoor. Onder F1 had ik ar eerder de seinverlichting gezet opv F0 omdat ik met F1 ook de seinverlichting aan één cabine van de reeks 11.8 heb. Dus F1 en seinen gaan aan maar geen interieur licht. Andere functietietsen geprobeerd snel achter elkaar en tot de ontdekking komen dat het middelste sein plots uit ging. Toen alle functies weer uitgezet. En één voor één weer geprobeerd om erachter te komen welke functietoets het nou precies was die het middelste sein uitzette. F3 dus, ok. Toen geprobeerd om  seinen op toets F1 te houden en de uitgang F1 aan een andere toets toe te wijzen. Toen wilde ik testen en deed niks het meer.

Bleh

Robert.

Timo

  • Team encyclopedie
  • Offline Offline
  • Berichten: 4655
Re:Interieurverlichting voor LSM ICR Bs stuurstand aansluiten op Esu print
« Reactie #6 Gepost op: 19 February 2013, 16:29:36 »
Je moet du NIET die 5V pin hebben. Alleen die aangeduid wordt met interior lightning (-) en de andere kant van de LED-strip gewoon aan de blauwe draad. Die 5V is de logische uitgang en kan bijna geen stroom leveren (en werkt niet juist met een strip). Die uitgang zwaar belasten kan je idd een decoder stuk mee maken.


Timo
Verzonden vanaf mijn desktop met Firefox

ruudns

  • Offline Offline
  • Berichten: 6352
  • ***
Re:Interieurverlichting voor LSM ICR Bs stuurstand aansluiten op Esu print
« Reactie #7 Gepost op: 19 February 2013, 18:25:25 »
Nee, ook ik gebruik de 5V+ niet. Ik gebruik de 5de pen van onder op de tekening, daar staat 12v+ op.
« Laatst bewerkt op: 19 February 2013, 19:17:16 door ruudns »
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (https://forum.beneluxspoor.net/index.php?topic=67158.0).

Yeti

  • Offline Offline
  • Berichten: 126
Re:Interieurverlichting voor LSM ICR Bs stuurstand aansluiten op Esu print
« Reactie #8 Gepost op: 19 February 2013, 20:55:45 »
Mede forumgenoten,

Ik begrijp dat het voor sommige erg makkelijk praten is over functies en het benoemen van F0, F1, F2 etc. Echter als men een decoder aansluit en men wil graag naar de diverse aansluitingen, pennen, of uitgangen refereren, dan graag verwijzen naar AUX1, AUX2, AUX3, COM+ etc. Dit om verwarring te voorkomen.

Hoe u uw decoder en met welke gewenste F (functie) aanstuurt kan namelijk voor iedereen anders zijn zodra hij/zij zijn/haar decoder "mapped" of programmeerd.

Ik begrijp dat LS Models in de zeer beknopte handleiding ook de fout maakt om hier een uitgang met "F1" aan te duiden omdat ze er misschien van uitgaat dat "hun" decoder niet gemapped gaat worden.

Voor eventueel toekomstig advies bij het oplossen van storingen gaarne de juiste termen gebruiken.

@Robert,
Kan je de decoder niet eens in een andere lok installeren om te kijken of het wel aan de decoder ligt. Anders eens proberen te resetten naar fabrieksinstellingen.


http://forum.beneluxspoor.net/index.php/topic,27815.msg691866.html#msg691866 is dit het gezochte draadje waar het al eerder is besproken.

Succes

Yeti
Kuhdeng Kuhdeng Kuhdeng kuhdeng..Oehoe

Biesje

  • Offline Offline
  • Berichten: 2279
    • Biesje.nl
Re:Interieurverlichting voor LSM ICR Bs stuurstand aansluiten op Esu print
« Reactie #9 Gepost op: 19 February 2013, 21:27:42 »
Ik lees net in een ander draadje dat de nieuwe lokprogrammer software decoders eet. Diverse mensen hebben al dode decoders na het aanpassen van een lopi fx 3.0. het is leuk dat ze deze software hebben aangepast dat ie ook de oudere decoders kan programmeren, maar dan moeten ze wel heel blijven.

Zie hier: http://forum.beneluxspoor.net/index.php/topic,50346.30.html

de decoder is al in een ander apparaat gezet en getracht te resetten met de esu lokprogrammer. Geen sjoege. Ding is dood. En aangezien ik nou juist die AUX 1 nog niet gemapped had (omdat ik al eerder de seinverlichting naar F1 gemapped had) is AUX1 nog niet aan geweest en in theorie dus nog niet opgeblazen.

Firmware update ging wellicht niet lekker op de nieuwe software. Voorlopig voor de zekerheid de oude software gebruiken voor de oudere decoders in ieder geval, maar er zijn ook al nieuwere decoders gesneuveld door de nieuwe software (LokPrgogrammer 4.1.1)

Heb nieuwe decoders besteld. Wellicht is de rare decoder weer opnieuw van firmware te voorzien. ga ik zo even proberen met de oude software.

Allen bedankt voor het meedenken.

Mvg,

Robert
