Porter met tender verbouwen

[René]

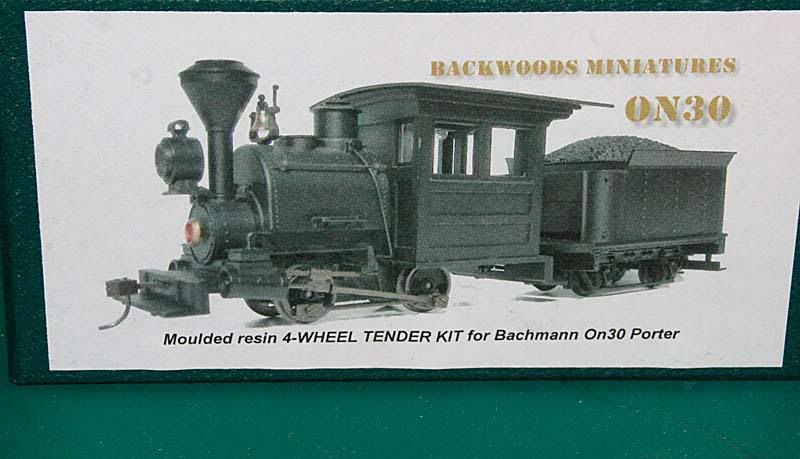

Vorig jaar heb ik op Ontraxs de stand van Backwoods Miniatures een beetje geplunderd. Om eerlijk te zijn eerder mijn portemonnee. Daarbij zat een ombouwsetje voor een tender achter een Porter. Nu mag het bekend zijn dat die Porters ondingen zijn om te digitaliseren. Een tender erachter biedt dan iets meer ruimte voor een Tsunami en speaker. Bovendien kan het ding ook nog meehelpen bij de stroomafname want die is bij de Porter ook niet echt joepiedepoepie. Noem het maar gerust een USA Backertje (Ma Baker mag ook).

Het tendertje zat in een poep en een zucht in elkaar. Met een beetje zaag, vijl en breekwerk was er ook ruimte voor een decoder een een speakert met klakkast (een heel Bose system).

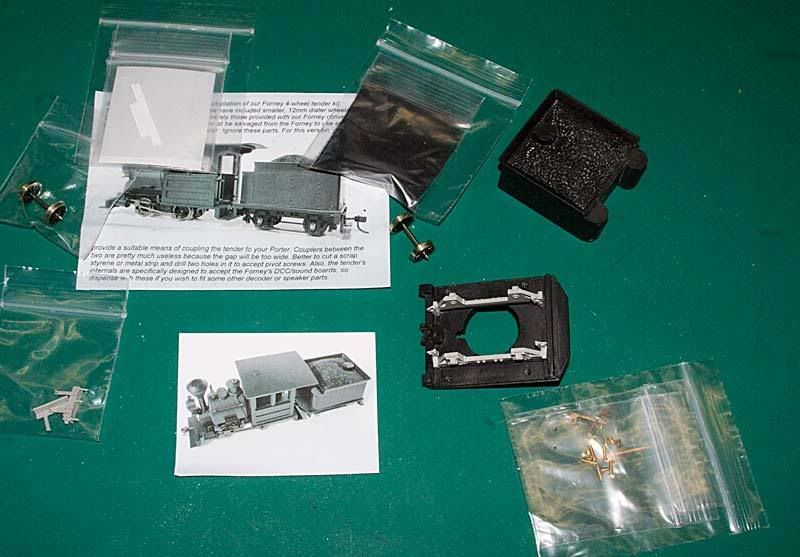

Het zijn niet zoveel onderdelen

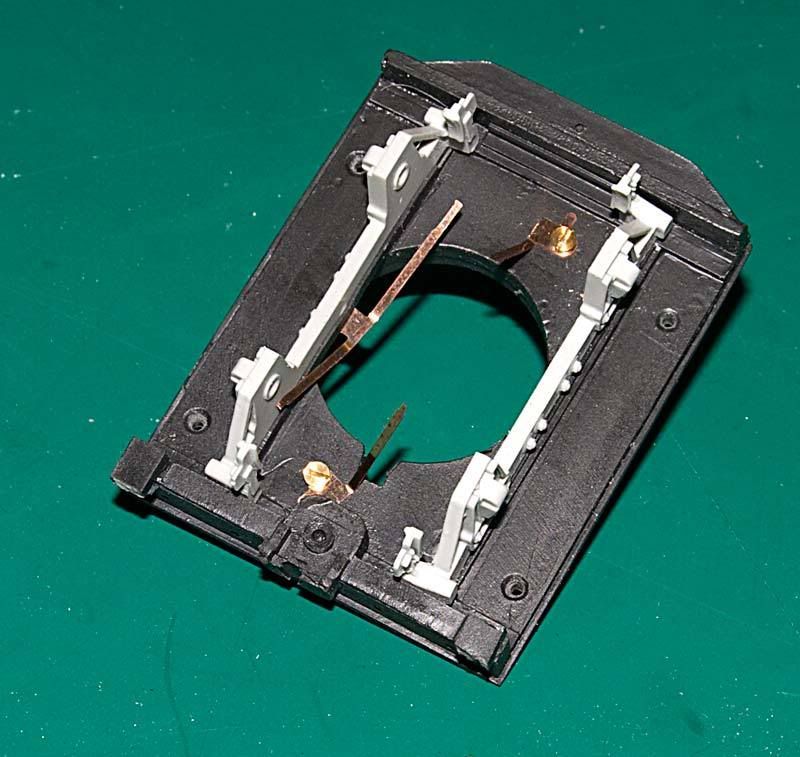

Bodemplaatje waarop wat aspotten geplaatst moeten worden. Stroomafname erbij....

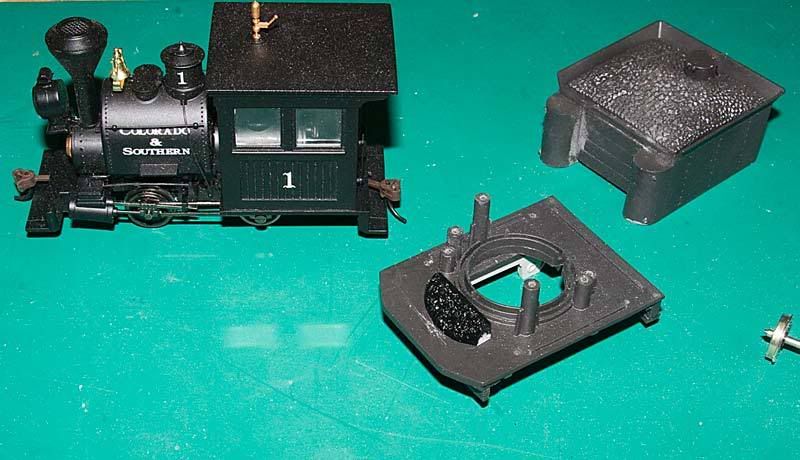

De kap en een restantje kolen van een ander lokje erbij op

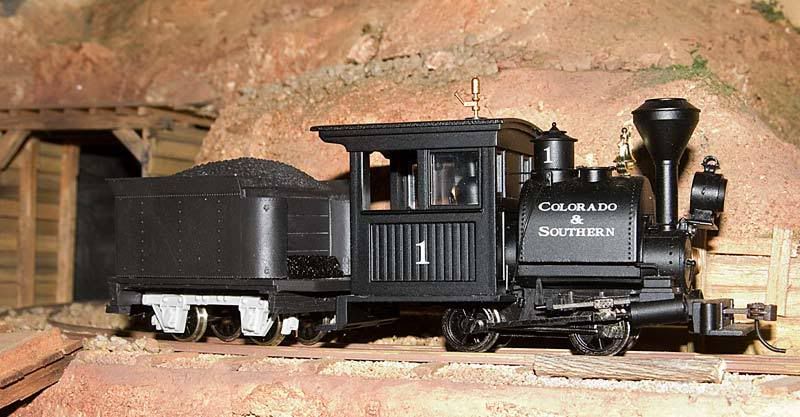

En klaar is het tendertje


Maar ja, dan komt het..... Dan moet de Porter uit elkaar en wel zo dat het later ook weer in elkaar kan. Niet mijn sterkste punt.
Het werk kwam even stil te liggen. Maar deze week is de draad weer opgepakt en wie weet wordt het wat.

[Ronald Halma]

Kijk, da's dan weer leuk! Super spul, dat Backwoods. Je hebt wederom mijn volle aandacht

[GD]

Cool, nu heb ik alleen geen Porter . Als ze dit jaar weer op Ontraxs staan, moet ik ook maar eens kijken of er nog wat leuks bij zit.

Groeten,

Gerard

[René]

Een Porter zul je niet bij ze vinden, die moet je via een andere weg zien te bemachtigen. Overigens staat Backwood dit jaar niet op Ontraxs maar je kunt er wel bestellen. Het voordeel is dat je dan iets minder in de verleiding komt om meer te kopen. Als je voor hun stand staat neem je geheid meer mee dan je van plan was.

[René]

Nadat de Porter al weer een paar maanden onaangeroerd in de doos en op de plank heeft gelegen heb ik de draad dit weekend maar weer eens opgepakt. Letterlijk wel te verstaan. De aansluitdraden van de stroomafname, motor en verlichting van de loc moesten naar de tender met decoder gebracht worden.


Voor de verbinding tussen de loc en de tender heb ik gebruik gemaakt van een 6 polig stekkertje dat gemaakt is van een printconnector en een verknipt IC voetje. De laatste is met een beetje secondenlijm onder de loc bevestigd.


Vervolgens zijn de draden vanuit de loc naar de connector gebracht. Hiervoor heb ik gebruik gemaakt van dun wikkeldraad. Dit draad is voorzien van een dunne laag lak voor de  isolatie waardoor de draad dun blijft en goed langs en tussen de delen van de loc gelegd kan worden.


Met dit dunne draad wordt ook het frontlicht aangesloten. In de kleine vrij ruimte voorin de ketel is nog ruimte om de soldeerverbinding met krimpkous te plaatsen.


Daarna kan de ketel weer geplaatst worden. Met de ketel op de plaats kan ook de motor weer ingebouwd worden. Met de motor en verlichting weer op de plaats kunnen alle draden aan de connector gesoldeerd worden.



Met de draden aangesloten en een stekkertje met doorverbindingen kan de loc getest worden op de rollenbank.



So far, so good.

[René]

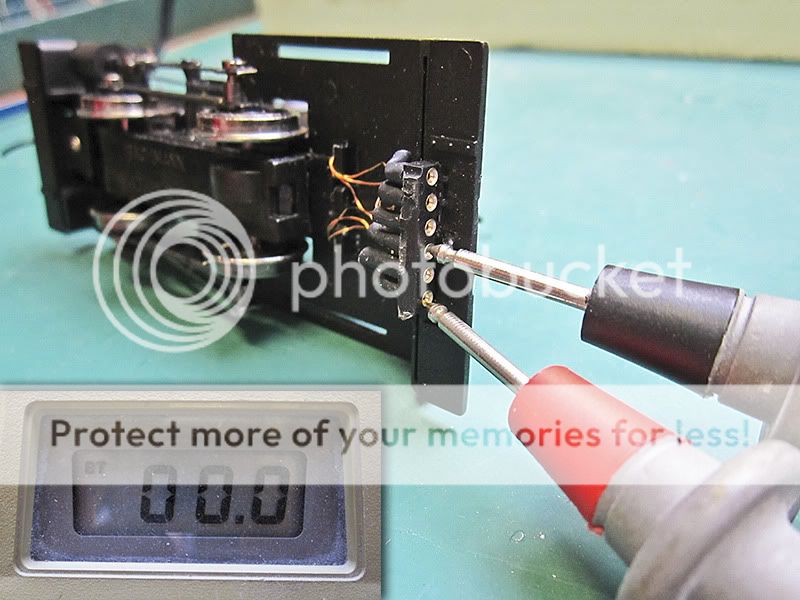

Voordat alles echt op de decoder aangesloten gaat worden moet er nog wel even getest worden of er niet per ongeluk nog een ongewenste verbinding is.


Dan blijkt dat er toch nog ergens tussen de stroomafname en het frontsein nagenoeg 0 ohm is. O ja, de batterij begint ook op zijn achterste benen te lopen.
Na enig speurwerk lijkt het erop dat tijdens het proefdraaien op de rollenbank de isolatie beschadigd is geraakt.

Typisch een gevalletje Murphy. Als je die isolatie wil verwijderen lukt het nooit maar als je er niet op zit te wachten....
De draden moeten dus netjes en zonder kans op beschadiging weggelegd en vastgezet worden.


Als je dan toch met die draden bezig bent kunnen ze ook gelijk wel even zwart gemaakt worden.
Dat blijkt niet in 1 keer te lukken dus dat wordt een extra laagje als ze droog zijn.

[ronald1956]

Zwarte nagellak ; isoleert , fixeert en kleurt in een keer .

[René]

Ehhhh, laat ik dat nou net niet hebben. Ik zit niet zo in de gothic scene.

[eric den boer]

Zwarte nagellak ; isoleert , fixeert en kleurt in een keer .

Hé bah nee, geen gothic trein hoor rene......



eric

[René]

Zeker met Mortichia Adams voorop. Ik denk het niet. Dan wordt het eerder een SM trein met kettingen en haken erop.

[René]

Tijdens het inkleuren en camoufleren van de draden hebben ook andere delen van de loc contact gehad met de kwast.


klik
Zo zijn de opschriften van de loc weggewerkt. Schrik niet van de glans, die gaat er met spuiten wel weer vanaf.


klik
Het hout van de cab heeft ook een kleurtje gekregen

Tijdens het drogen van de verf heb ik nog tussen de overige rommel gezocht naar bruikbare attributen.


klik
Op zoek naar wat kettingen en ander ruig spul in de SM doos kwam ik nog een sluitsein en een ladder tegen voor op de tender.

Aangezien het licht van de cabine rechtstreeks is verbonden met de stroomafname en ik niet nog een draad erbij wil hebben moest er nog even een weerstandje van 390 oomes tussen geplaatst worden zodat het lekker zwak brandt.

klik

Genoeg voor vandaag.

[René]

klik

Het wordt tijd om de decoder een plaatsje te geven. De nieuwe tender moet daarvoor voldoende ruimte bieden. Zoveel zelfs dat ook de luidspreker er in past. Nadat de luidspreker met een eigen klankkast in de tender is gelijmd kan de decoder er nog steeds bij ook al moet hij er toch wel diagonaal in.


klik

De draden voor het sluitsein kunnen direct aangesloten worden. Om de decoder in eerste instantie te testen gebruik ik een lampje als belasting i.p.v. de motor. Na het nodige instelwerk voor het juiste geluid en lichtfuncties kan het stekkertje eraan gesoldeerd worden en wordt de loc aangesloten.

Helaas, het frontsein blijkt toch nog ergens een sluiting te hebben met als gevolg dat de betreffende functieuitgang defect raakt. Gelukkig heeft de decoder nog twee extra uitgangen dus die kunnen in een later stadium toch nog van pas komen.
Eerst moet de sluiting verholpen worden. Een grondige inspectie leert dat het toch weer de isolatie van het wikkeldraad is die dit probleem heeft veroorzaakt.
We zijn weer terug bij af. De bedrading in het locje zal toch vervangen moeten worden door dikkere draden.

[René]

De dunnere draadjes zijn binnen.
Redt hij het of redt hij het niet voor Ontraxs
Straks snel beginnen.

[Matheus 18]

Net een televisie programa.

Doet ie het of niet.
Zonder grapjes. Mooi stukje werk.

Johan.

[René]

Met andere draad dat dikker is dan het gelakte draad en dunner dan het gebruikelijke 0,14mm2 draad dat normaal voorhanden is kan de klus hervat worden. Het nieuwe draad heeft een buitendiameter van 0,6mm.


De restanten van het oude wikkeldraad worden verwijdert en de connector wordt opnieuw op zijn plaats gelijmd.


Daarna kunnen de draden er opnieuw ingelegd worden. Voor de gelegenheid heb ik gekozen voor zwart en bruin draad. Voorzover die in het zicht komen te liggen zullen ze dan minder opvallen of deel uit maken van het locje.
