Auteur Topic: Terugmelding wisselmotoraandrijving (gelezen 4741 keer)

Klaas Zondervan · « **Gepost op:** 19 January 2011, 11:01:09 »

Naar aanleiding van een vraag in dit topic ben ik even aan het experimenteren gegaan met terugmeldleds op een motoraandrijving. Het experiment is uitgevoerd met een Conrad aandrijving.

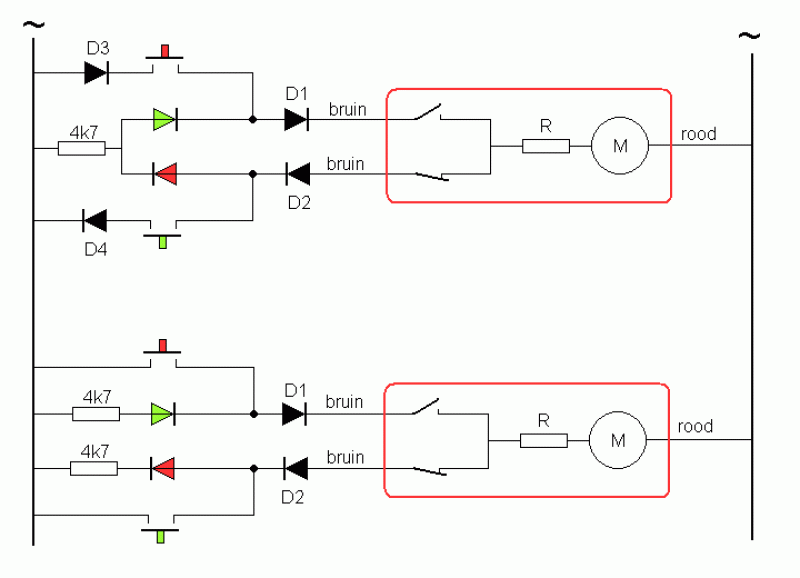

Het resultaat staat in onderstaande schema's. Ik heb twee varianten getekend, omdat ik bij het experiment iets tegenkwam wat ik niet had verwacht. Elke led moet in dezelfde richting staan als de diode die in de aansluitdraad van de aandrijving zit. Dat betekent dat de leds tegengesteld staan. Zonder bijzondere maatregelen krijg je dan rondvoeding via de leds, waardoor de motor wisselspanning krijgt aangeboden.

Om dat te voorkomen zijn twee oplossingen mogelijk.
Oplossing 1, bovenste schema: in serie met elke drukknop een diode.
Oplossing 2, onderste schema: elke led zijn eigen weerstand.

De diodes D1 en D2 zijn de diodes die aan de bruine aansluitdraden van de aandrijving zitten.
Het rode kader stelt het doosje voor waar de aandrijving in zit.

https://images.beneluxspoor.net/bnls/wisselmotorterugmelding.gif

Nico Hoogerwerf · « **Reactie #1 Gepost op:** 20 January 2011, 11:51:25 »

Klaas,
Klopt mijn idee dat als je de Led vervangt door een Optocoupler, je terugmelding via een S88 (oid) naar je digitale systeem kan krijgen?
Dat maakt de betrouwbaarheid van de Conrad motoren iets groter...

Nico

Klaas Zondervan · « **Reactie #2 Gepost op:** 20 January 2011, 13:56:06 »

Je kan inderdaad de led vervangen door de ingang van een opto. Je moet dan misschien een andere weerstandswaarde gebruiken. In het schema ben ik uitgegaan van low-current leds.

Ben wel nieuwsgierig wat je dan met die informatie gaat doen. Zijn er wel besturingsprogramma's die de wisselstanden kunnen bewaken?

Nico Hoogerwerf · « **Reactie #3 Gepost op:** 22 January 2011, 22:21:52 »

Voor onzichtbaar geplaatste wissels kun je in koploper een speciale/logische actie maken: als deze niet overeenkomen (wissel commando en geen terugmelding: FOUT melding oid.
Lijkt me haalbaar .
Nico

Bert Mengerink · « **Reactie #4 Gepost op:** 22 January 2011, 22:27:37 »

Ook in RocRail zit zelfs standaard een mogelijkheid om terugmelders voor wissels aan te geven. Dit is ook om de betrouwbaarheid, maar ook om aan te geven of een wissel echt om is, bij een zeer langzaam schakelende wissel. Ik gebruik zelf Turtoise op een hele lage spanning en dan kan het even duren, voordat de wissel goed ligt.

Groet,
Bert
