Constructie Euromodel VAM wagens

[henk]

Zoals bekend heeft Philotrain, onder de naam Euromodel, lang geleden een bouwdoosje van de oerversie van de VAM wagens op de markt gebracht. Nu heb ik ooit een paar gebouwde modellen overgenomen. Sommigen met kortkoppelmechaniek en nem-schacht, anderen met modelschroefkoppelingen. Nu wil ik de exemplaren met modelschroefkoppelingen ook van een kortkoppelmechaniek voorzien. Het punt is dat de mechaniekjes aan de binnenkant zitten gemonteerd en dat de wagens niet open lijken te kunnen. Kan ik de mechanieken er wel onder plakken, maar dat oogt toch minder mooi. Zou het liever doen, zoals intertijd beoogd door de ontwerpers.

Twee vragen.
1. Kunnen de modellen eenmaal gebouwd inderdaad niet meer open?
2. Heeft iemand een bouwhandleiding, zodat ik in ieder geval weet hoe het model precies in elkaar zit voordat ik het mes of de zaag erin zet?

[Dennis]

Beste Henk,

De modellen kunnen na gebouwd te zijn inderdaad niet meer open.

Een bouwbeschrijving heb ik wel voor je.
Ik kan alleen even niet scannen.
Mocht niemand het hebben dan scan ik het over een tijdje wel voor je.
Ik hoop ergens volgende week(das geen belofte ) weer te kunnen scannen.

Grts,
Dennis

[marco]

Ik ken het probleem, ik heb ook een aantal gebouwde wagens
en bij een aantal heeft het koppelmechaniek losgelaten en ligt
los in de wagen. De bouwer was blijkbaar niet zo slim om het
mechaniek te zekeren ...

Als ik het bouwpakketje zo bekijk dan is de onderkant over de
gehele zijde en aan de kopse kanten verlijmd. In principe zou
het dus mogelijk moeten zijn om de onderkant eruit te snijden.

Je moet wel opletten, want de bodemplaat is gefixeerd door
een viertal rondjes aan de lange zijde. Locatie vanaf de
buitenkant:

1e 0.4 cm
2e 5.4 cm

De andere 2 idem maar dan vanaf de andere kant gemeten ....

Het smalle randje aan de kopse kanten is van de bodemplaat.

Groeten,
Marco

[ronald1956]

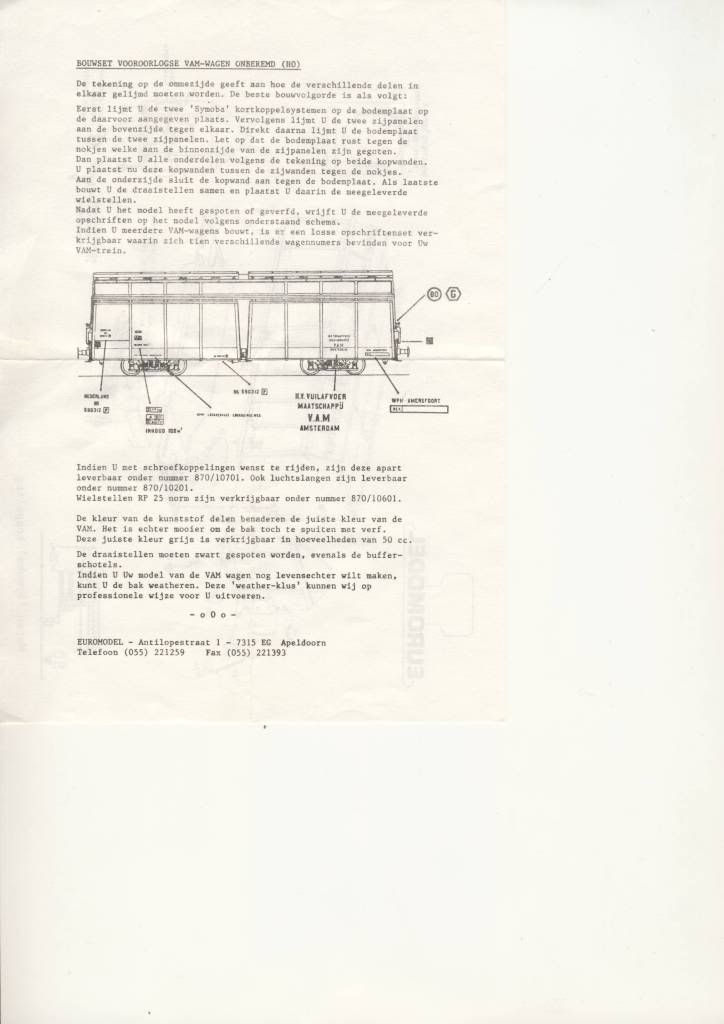

Even in de kast gedoken voor de bouwbeschrijving , en de scanner wakker geschud, nou maar hopen dat het resultaat een beetje leesbaar is.





(plaatje selecteren en naar boven slepen om hem groter te maken)

[Rob Ellerman]

Als de kortkoppelmechaniekjes los liggen kun je misschien proberen om via de openingetjes het kopwandje er uit te tikken (in de hoop dat de bouwer ze niet al te vast heeft gelijmd.) Ik heb er zelf ook zes en heb destijds de kopwandjes niet vastgelijmd...

[AB 7216]

Hoi Henk,

Bij de latere kits waren er beugels bijgeleverd om de koppelingen te zekeren aan de bovenzijde.
ik heb dit probleem ook gehad, en gewoon de bodem er uit gesneden vanaf de kopwand tot aan de laadkleppen.
het kunststof is zeer zacht, dus dit gaat goed.

voor de liefhebbers,
Ik heb er nog drie stuks gebouwd door Philotrain in de verkoop, vraagprijs € 150
of doe een bod.

Groeten Arjen

[henk]

Bedankt heren. Plaatjes zijn groot genoeg Ronald.
Een klein Symoba mechaniek, kun je door het gat naar binnen werken heb ik inmiddels bedacht. Dan is het bijzonder handig dat ik nu weet hoe het ter plekke eruit ziet.

[Dennis]

Henk,

Wil je een foto plaatsen van hoe je het ernu onder gezet hebt?
Ik heb er ook nog 1 met schroefkoppelingen die een nem moet krijgen.

Bvd,

Dennis

[henk]

Zit nog te overdenken Dennis. Het Fleischmann mechaniek lijkt ook wel een aardig idee.
Maar binnenkort laat ik de resultaten zien.

[Dennis]

Ik ben erg benieuwd Henk

Grtn,
Dennis

[henk]

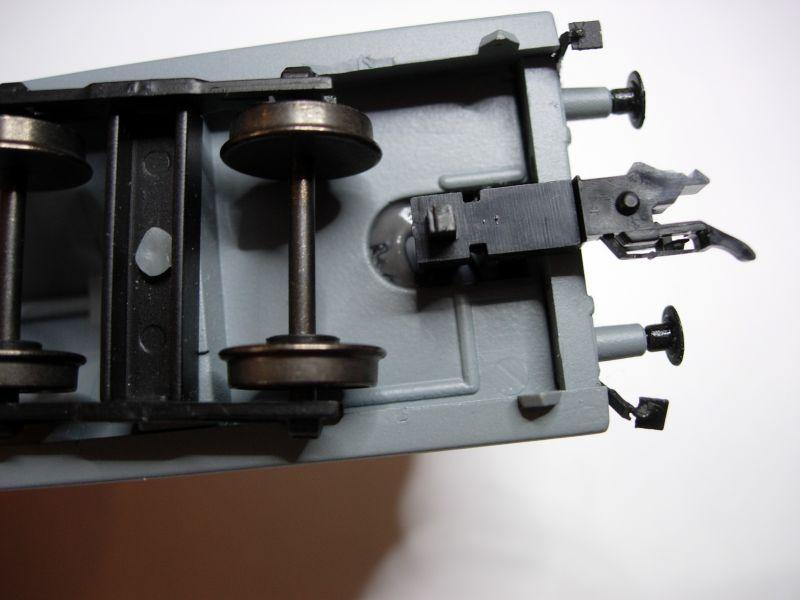

Eerst een kleine Symoba proberen. Die kun je door het gat naar binnen wurmen. Veel lijmoppervlak is er niet dus met van die grijze tweecomponentenlijm vastgezet. Eens kijken of dat houdt.

[Dennis]

Ziet er goed uit
Zal het ook eens gaan proberen, dank voor de foto.

Grts,
Dennis

[henk]

Het rijdt voorlopig prima.
Een Fleischmann mechaniek gaat ook, maar vergt wat meer werk. Eerst moet je de bodem vlak maken, daarna ter plekke ruim 2 mm ophogen opdat de koppelinghouder onder de bufferbalk kan bewegen.
Voorlopig is de kleine Symoba gemakkelijk en oogt beter.

[henk]

Nog een aanvullende vraag. Ik heb zo'n bouwsetje eigenlijk nooit in handen gehad. Ik neem aan dat er een vel transfers bij zat. Hoeveel wagennummers maakte dat vel mogelijk? Was het een soort knutselvel waarmee alle 60 nummers konden worden gemaakt?

[Dennis]

Henk,

Ik bezit hier een vel met ik meen 10 verschillende wagennummers.

Grtn,
Dennis
