Auteur Topic: Project Tresland  (gelezen 56233 keer)

GW

  • Offline Offline
  • Berichten: 3056
Re:Project Tresland
« Reactie #195 Gepost op: 08 September 2010, 08:53:15 »
Mooi duidelijk verslag Harrie (y)

Gerard

Harrie Denessen

  • www.grensspoor.nl
  • Offline Offline
  • Berichten: 464
  • 1001 uitdagingen te gaan
    • Grensspoor
Re:Project Tresland
« Reactie #196 Gepost op: 08 September 2010, 20:18:32 »
Bedankt voor het compliment Gerard.

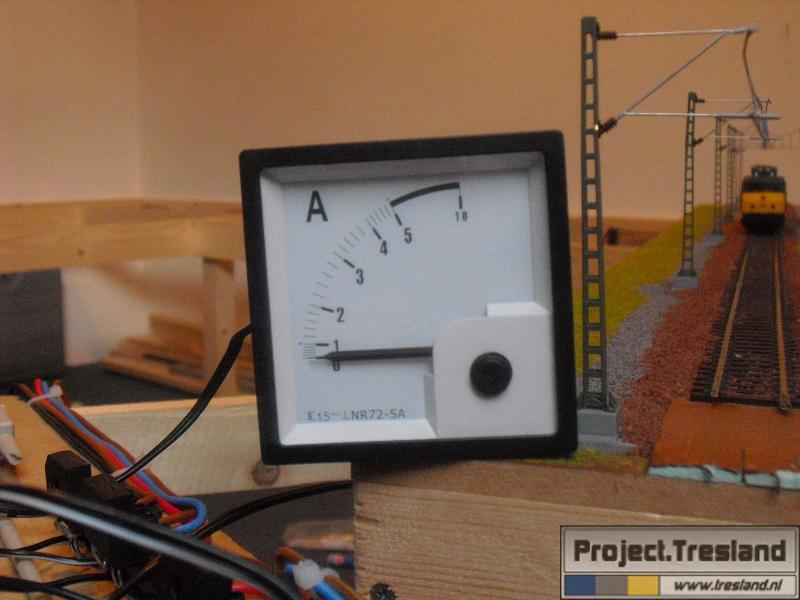

Vandaag heb ik mijn 1ste 5A ampèremeter binnen gekregen.



Ik heb deze gelijk aangesloten tussen transformator en Roco versterker. Het lage verbruik van de versterker kan ik niet aflezen. De meter blijft netjes op 0 staan. Indien ik nu met loks ga rijden dan zie je duidelijk de naald op de meter verplaatsen. Voor het verbruik van 1 lok lees ik 0.5A af en bij 2 loks 1A.

Een klein verslagje met filmpje heb ik op de site geplaatst welk nog vervolgt wordt.
Commentaar of opmerkingen hoor ik graag.

gr. Harrie
Vanaf tijdperk IIIb. Intellibox 650 met Power 3, Traincontroller Silver, H0, Nederlands met Duits grensverkeer.

GW

  • Offline Offline
  • Berichten: 3056
Re:Project Tresland
« Reactie #197 Gepost op: 08 September 2010, 20:40:32 »
Ziet er koel uit zeg... Ik kan alleen het filmpje niet afspelen met de Safari webbrowser. Kun je het ook op Youtube zetten?

Gerard

Harrie Denessen

  • www.grensspoor.nl
  • Offline Offline
  • Berichten: 464
  • 1001 uitdagingen te gaan
    • Grensspoor
Re:Project Tresland
« Reactie #198 Gepost op: 08 September 2010, 20:57:24 »
Hallo Gerard,

Op youtube kun je het nu ook zien.

gr. Harrie
Vanaf tijdperk IIIb. Intellibox 650 met Power 3, Traincontroller Silver, H0, Nederlands met Duits grensverkeer.

GW

  • Offline Offline
  • Berichten: 3056
Re:Project Tresland
« Reactie #199 Gepost op: 08 September 2010, 21:04:47 »
Harrie is dah man!!! (y)

Gerard

Harrie Denessen

  • www.grensspoor.nl
  • Offline Offline
  • Berichten: 464
  • 1001 uitdagingen te gaan
    • Grensspoor
Re:Project Tresland
« Reactie #200 Gepost op: 08 September 2010, 21:49:53 »
Hallo,

Nog even een testje gedaan met 2 loks op volle belasting. Dit geeft een waarde van 1.8A. Dus voor iedere lok 0.9A.
Mijn Roco versterkers 2x 10764 en 1x 10761 kunnen resp. 3.2A en 3.0A aan. Omgerekend dus 3,56 en 3,33 loks met maximale belasting.
Nu zal deze belasting niet gauw voorkomen maar dit is toch een aardige meting om te volgen wat er op de baan (kan) gebeur(d)(en).

Dit is ook weer in het verslag en op youtube verwerkt.

gr. Harrie
« Laatst bewerkt op: 09 September 2010, 07:33:52 door Harrie Denessen »
Vanaf tijdperk IIIb. Intellibox 650 met Power 3, Traincontroller Silver, H0, Nederlands met Duits grensverkeer.

Harrie Denessen

  • www.grensspoor.nl
  • Offline Offline
  • Berichten: 464
  • 1001 uitdagingen te gaan
    • Grensspoor
Re:Project Tresland
« Reactie #201 Gepost op: 09 September 2010, 07:34:17 »
Hallo,

Weet iemand of een Roco versterker 10761 / 10764 ook een piekbelasting kan verdragen en hoe groot deze eventueel is?

gr. Harrie
Vanaf tijdperk IIIb. Intellibox 650 met Power 3, Traincontroller Silver, H0, Nederlands met Duits grensverkeer.

Overlord

  • Offline Offline
  • Berichten: 1583
Re:Project Tresland
« Reactie #202 Gepost op: 09 September 2010, 16:27:25 »
Harrie,

Leuk dat je meters werken en leuke filmpjes hiervan ;)

Harrie Denessen

  • www.grensspoor.nl
  • Offline Offline
  • Berichten: 464
  • 1001 uitdagingen te gaan
    • Grensspoor
Re:Project Tresland
« Reactie #203 Gepost op: 09 September 2010, 17:21:29 »
Hallo,

Vandaag ga ik beginnen met de montage van de meters.

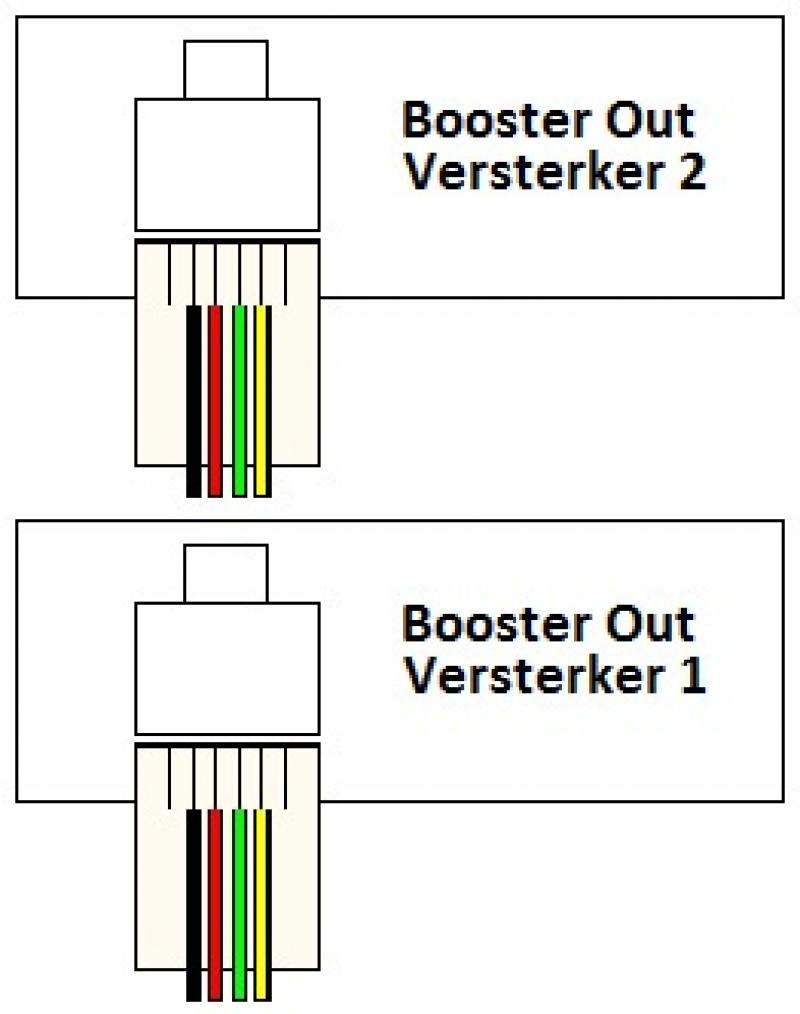

Voor de duidelijkheid heb ik het verslag - koppelen roco versterkers - aangevuld met een schets hoe de aders in de kabels verbonden moeten worden.



gr. Harrie
« Laatst bewerkt op: 09 September 2010, 17:24:29 door Harrie Denessen »
Vanaf tijdperk IIIb. Intellibox 650 met Power 3, Traincontroller Silver, H0, Nederlands met Duits grensverkeer.

Harrie Denessen

  • www.grensspoor.nl
  • Offline Offline
  • Berichten: 464
  • 1001 uitdagingen te gaan
    • Grensspoor
Re:Project Tresland
« Reactie #204 Gepost op: 09 September 2010, 23:04:43 »
Vandaag de centrale-voedings-leiding (CVL) verder afgemaakt en van een 4e aansluiting voorzien voor 4 versterkers. Immers iedere versterker heeft zijn eigen CVL. De 4e gelijkrichter moet nog aangesloten worden.

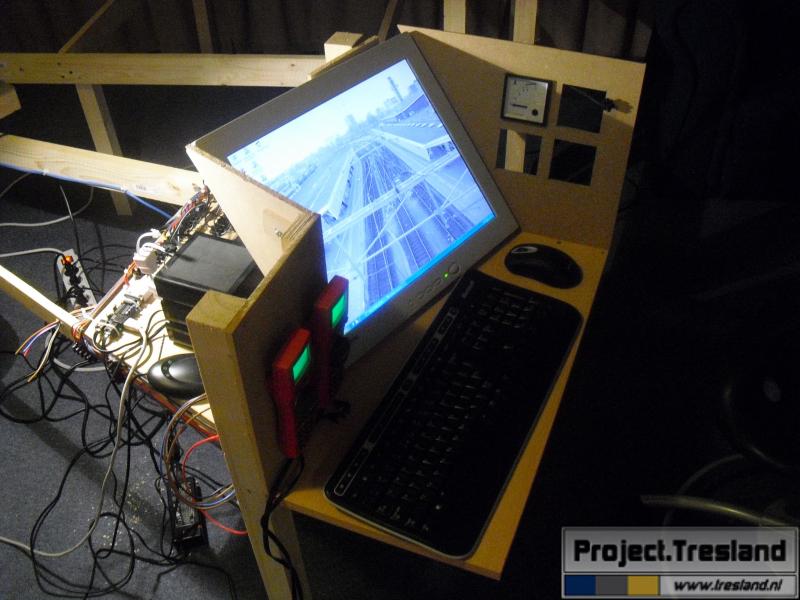

Ook nog ff verder gegaan met het inbouwen en aansluiten van de ampèremeter. De 3 resterende meters worden aangeschaft.



Binnenkort wordt er begonnen met de bouw en aanleg van het schaduwstation.



gr. Harrie
Vanaf tijdperk IIIb. Intellibox 650 met Power 3, Traincontroller Silver, H0, Nederlands met Duits grensverkeer.

Harrie Denessen

  • www.grensspoor.nl
  • Offline Offline
  • Berichten: 464
  • 1001 uitdagingen te gaan
    • Grensspoor
Re:Project Tresland
« Reactie #205 Gepost op: 13 September 2010, 14:29:29 »
Beste,

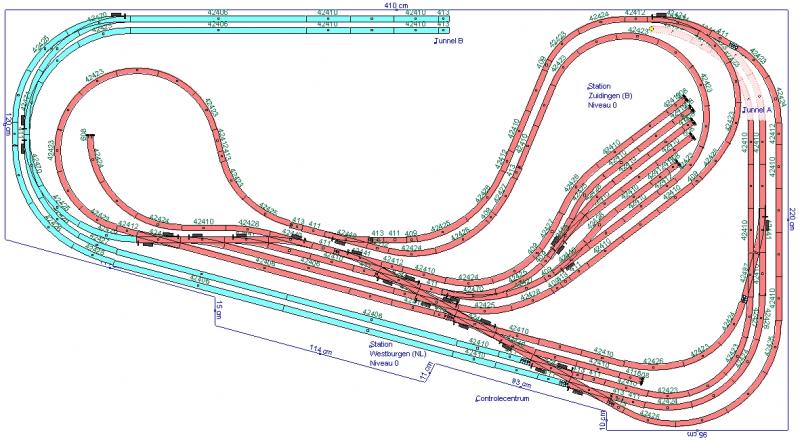

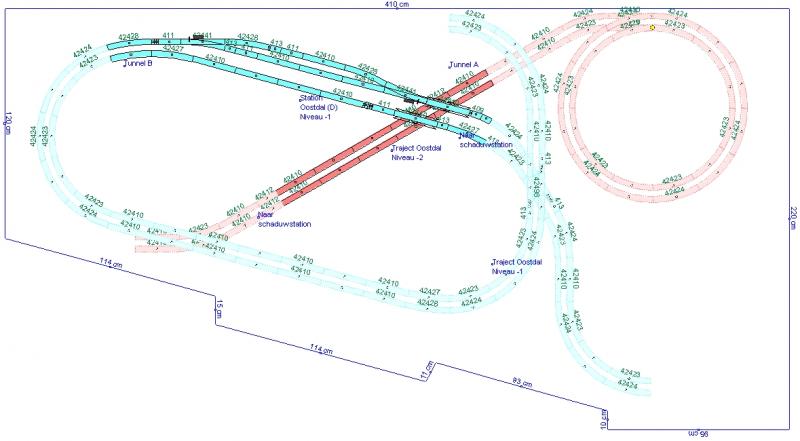

Ik wil de centrale voedingsleiding afmaken en verdelen in 4 versterker / booster secties. Het baanplan heb ik inmiddels ook verdeeld in 4 secties zoals in onderstaande tekeningen weergegeven. Kan iemand aangeven of dit zo kan (juist is) of dat ik de secties beter anders kan indelen?

Blauw = CVL 1 / versterker 1
Rood = CVL 2 / versterker 2

Niveau 0


Niveau -1 en -2

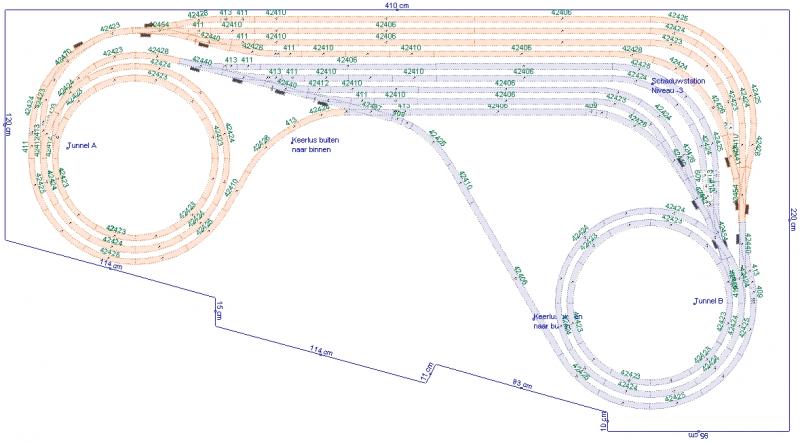

Oranje = CVL 3 / versterker 3
Paars = CVL 4 / versterker 4

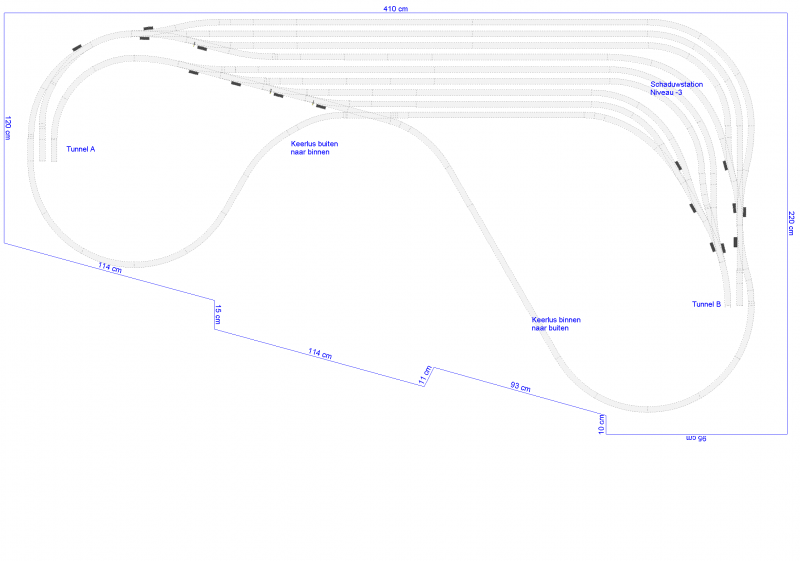

Schaduwstation


gr. Harrie
« Laatst bewerkt op: 13 September 2010, 21:12:19 door Harrie Denessen »
Vanaf tijdperk IIIb. Intellibox 650 met Power 3, Traincontroller Silver, H0, Nederlands met Duits grensverkeer.

Harrie Denessen

  • www.grensspoor.nl
  • Offline Offline
  • Berichten: 464
  • 1001 uitdagingen te gaan
    • Grensspoor
Re:Project Tresland
« Reactie #206 Gepost op: 13 September 2010, 22:18:51 »
Ondertussen maar even verder gegaan met het afstellen van het lichtsein op mijn testbaantje m.b.v. TrainController 7 Gold. Het blijkt dat dit toch nog een hele klus en gepuzzel is, maar ik heb het toch klaar gekregen.

De volgende afbeeldingen komen uit TC 7 Gold

Dit is de layout van de testbaan

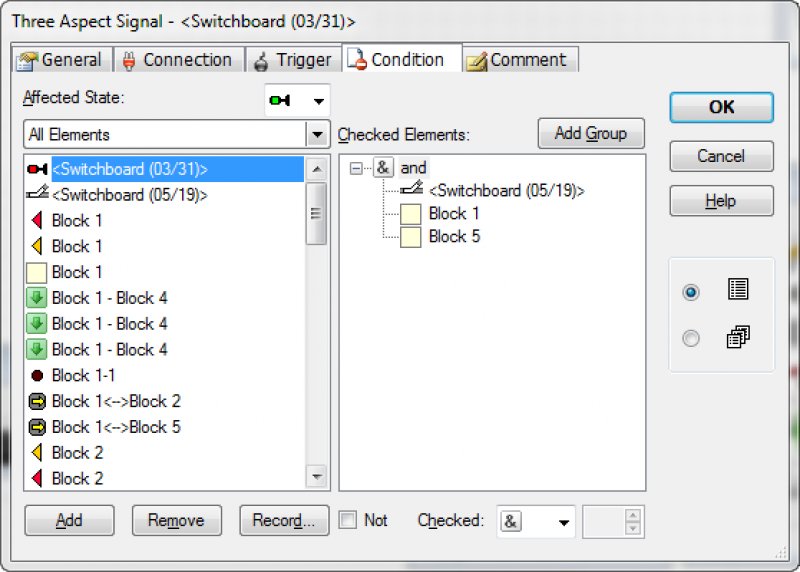

Instellen van het sein Groen.
Condities: Wisselstand-afgebogen en de blokken 1 en 5 moeten vrij (niet gereserveerd) zijn.

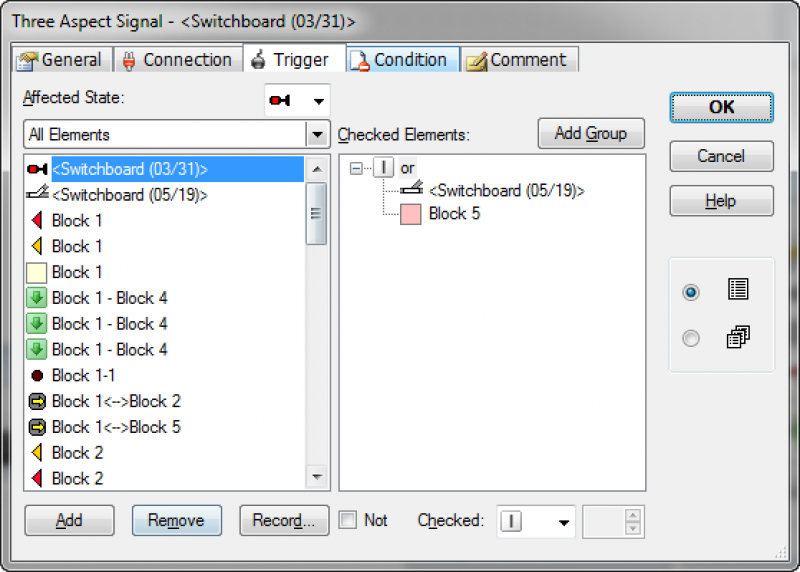

Instellen van het sein Rood
Activatie: Wisselstand-rechtdoor of block 5 is bezet.


Instellen van het sein Geel
Activatie: Wisselstand-afgebogen en block 1 is bezet.


Op Youtube is het resultaat te zien.

gr. Harrie
« Laatst bewerkt op: 13 September 2010, 22:26:38 door Harrie Denessen »
Vanaf tijdperk IIIb. Intellibox 650 met Power 3, Traincontroller Silver, H0, Nederlands met Duits grensverkeer.

GW

  • Offline Offline
  • Berichten: 3056
Re:Project Tresland
« Reactie #207 Gepost op: 13 September 2010, 22:54:09 »
Mooi Harrie!

Als ik met seinen begin, weet ik bij wie ik moet zijn...  (y)

Gerard

Harrie Denessen

  • www.grensspoor.nl
  • Offline Offline
  • Berichten: 464
  • 1001 uitdagingen te gaan
    • Grensspoor
Re:Project Tresland
« Reactie #208 Gepost op: 13 September 2010, 23:07:44 »
Hallo Gerard,

Ik ben nu bezig met een klein verslagje op mijn site. Deze is weldra klaar.

gr. Harrie
Vanaf tijdperk IIIb. Intellibox 650 met Power 3, Traincontroller Silver, H0, Nederlands met Duits grensverkeer.

Harrie Denessen

  • www.grensspoor.nl
  • Offline Offline
  • Berichten: 464
  • 1001 uitdagingen te gaan
    • Grensspoor
Re:Project Tresland
« Reactie #209 Gepost op: 13 September 2010, 23:27:49 »

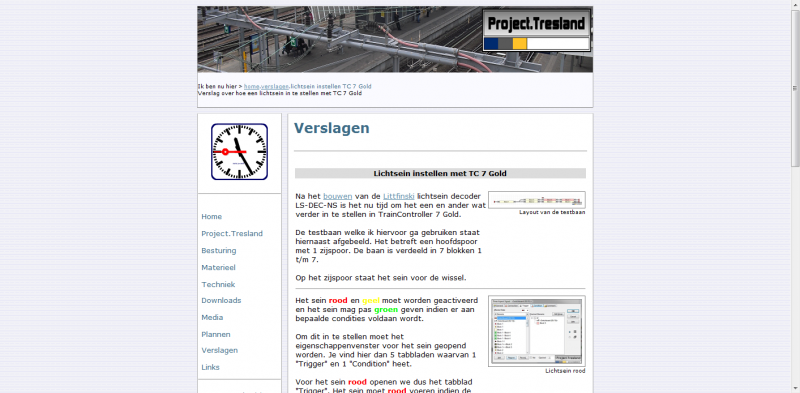

Een klein verslagje over het instellen van een lichtsein in TrainController 7 Gold is op de site geplaatst.



gr. Harrie
Vanaf tijdperk IIIb. Intellibox 650 met Power 3, Traincontroller Silver, H0, Nederlands met Duits grensverkeer.
