Auteur Topic: BNLS-Werkspoor - Het bouwen van een PALO 3700  (gelezen 11497 keer)

Lvdwerf

  • Gast
BNLS-Werkspoor - Het bouwen van een PALO 3700
« Gepost op: 03 June 2009, 19:53:41 »

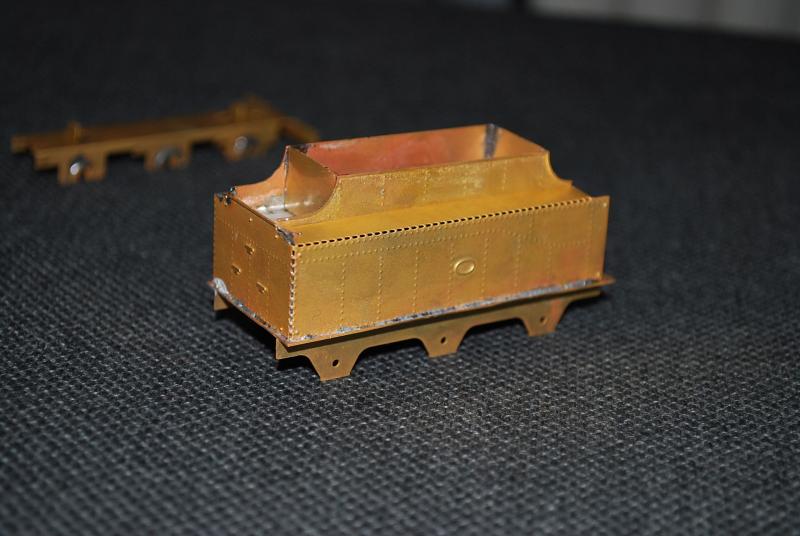

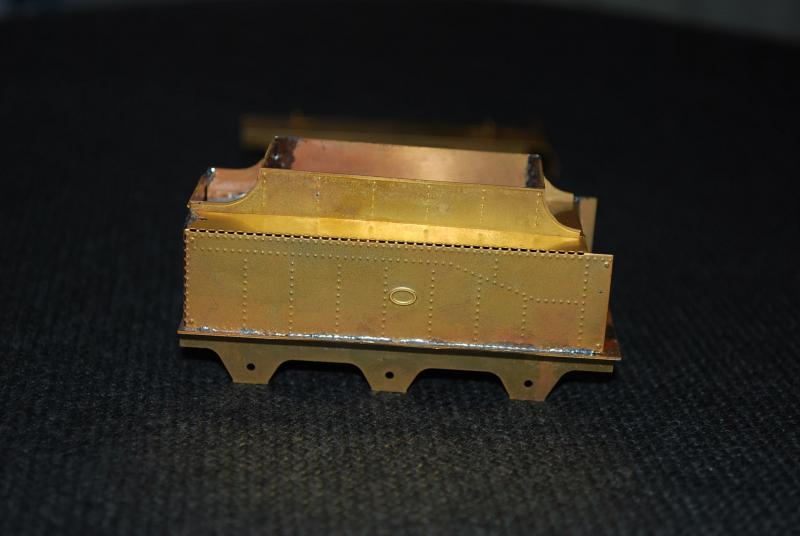

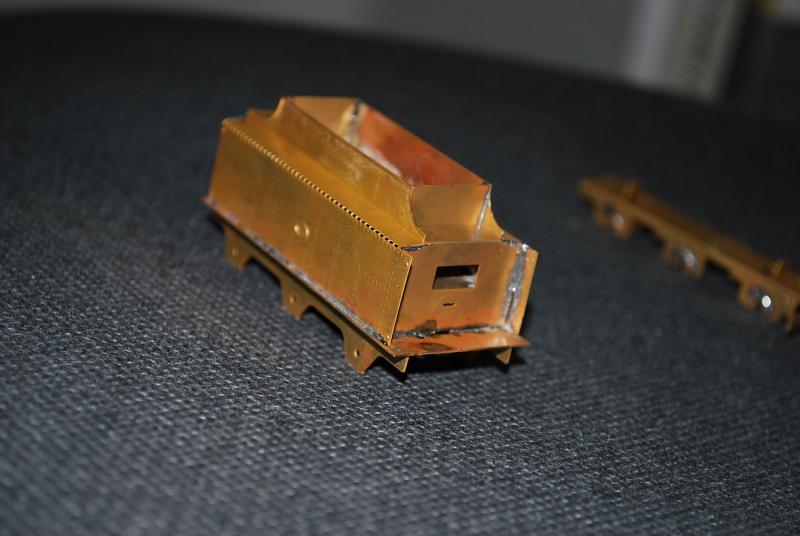

Zow de ets plaat is binnen en ik ben stiekum even aan de slag gegaan met de tender. Hierbij wat picturen:

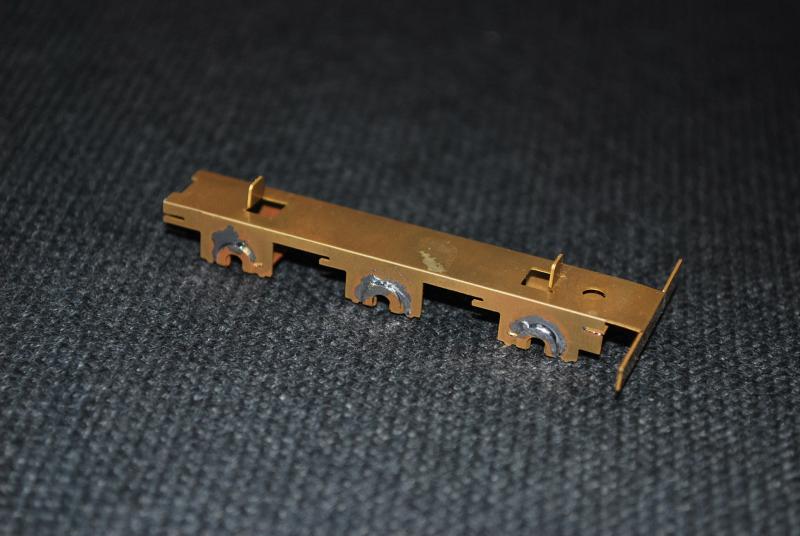

En het onderstel:


Het is allemaal uit .4 mm messing geëtst en voelt goed zwaar aan, de passing is over het algemeen goed te noemen. Zoals elders vemeld zal de mijne appelgroen worden en dus omgebouwd worden naar linkse bediening.
« Laatst bewerkt op: 26 July 2010, 10:23:36 door Bob Rodenburg »

Remco.

  • Offline Offline
  • Berichten: 6325
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #1 Gepost op: 03 June 2009, 19:58:42 »
Ziet er zeker niet slecht uit maar het zou toch eerst RVS oid worden ? Is dat nu van de baan ?

Gr. Remco.

Lvdwerf

  • Gast
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #2 Gepost op: 03 June 2009, 20:01:13 »
ik denk dat je dat verkeerd begrepen hebt, de serie K&K modellen wordt van RVS dit is uit een serie losse etsplaten voor de zelfbouwert. Aangezien de meeste mensen thuis geen RVS kunnen solderen zijn die dus uit messing.

Remco.

  • Offline Offline
  • Berichten: 6325
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #3 Gepost op: 03 June 2009, 20:03:51 »
Ha kijk daar zit de snack dus ;) Thanx!

Gr. Remco.

Bouwe

  • Koekiemonster
  • Offline Offline
  • Berichten: 983
  • Nitropa
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #4 Gepost op: 04 June 2009, 01:02:03 »
Ziet er weer goed uit Lenniepennie!

Delftinhetklein

  • Offline Offline
  • Berichten: 249
    • bouweninhetklein
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #5 Gepost op: 04 June 2009, 10:06:42 »
Hoi Lennert,

Ziet er mooi uit. Ben zelf ook al begonnen.

Vergeet je niet de gaten voor de handrailen en sluitseinijzer van binnen uit alvast voor te boren?


foto palo_modeltreinen

Grt Erwin
« Laatst bewerkt op: 04 June 2009, 13:19:45 door Erwin »

Delftinhetklein

  • Offline Offline
  • Berichten: 249
    • bouweninhetklein
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #6 Gepost op: 04 June 2009, 12:18:58 »

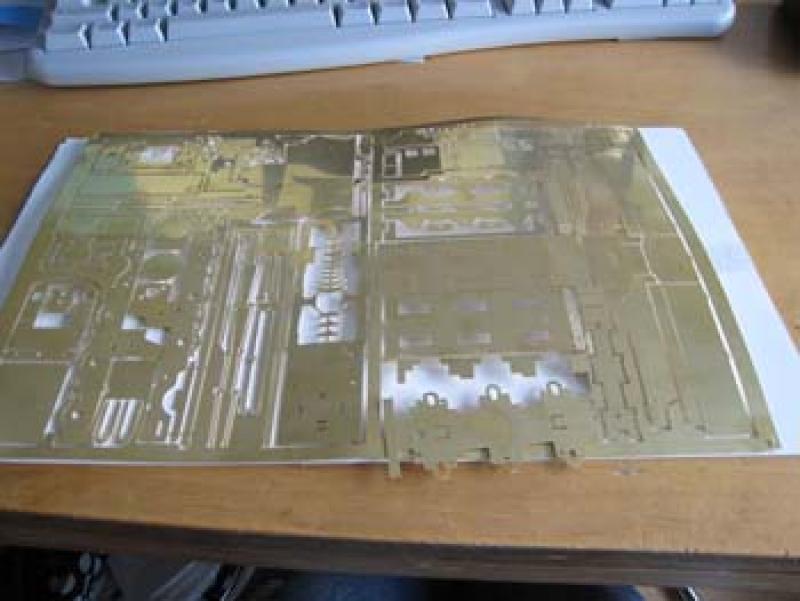

Helaas kwam bij mij de etsplaat wat gebogen op de deurmat  :-\



Maar niet getreurd, knutselen maakt mij happy. :D

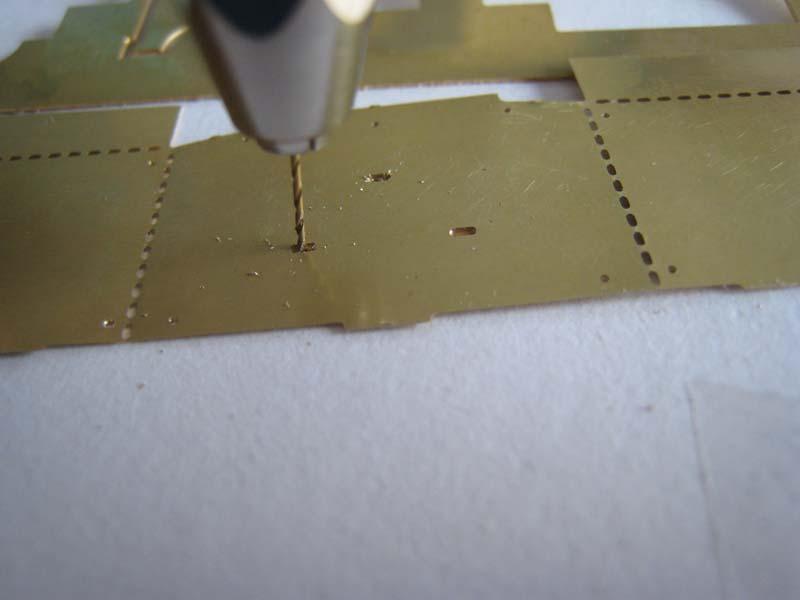

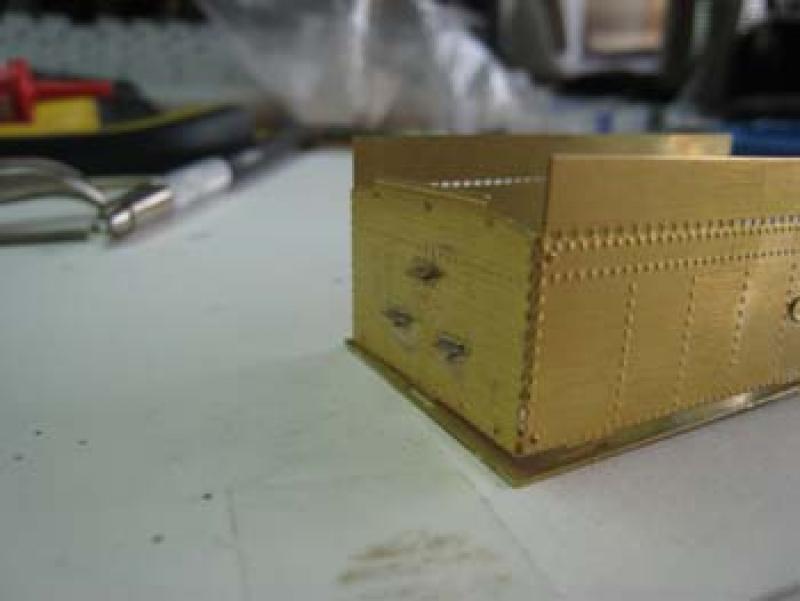

Van binnenuit met een .4 boortje de gaatjes in de tender geboord voor de handrail en sluitseinijzers. In het etswerk zijn deze al gedeeltelijk voor geetst.



Ook de treeplanken vastgesoldeerd.

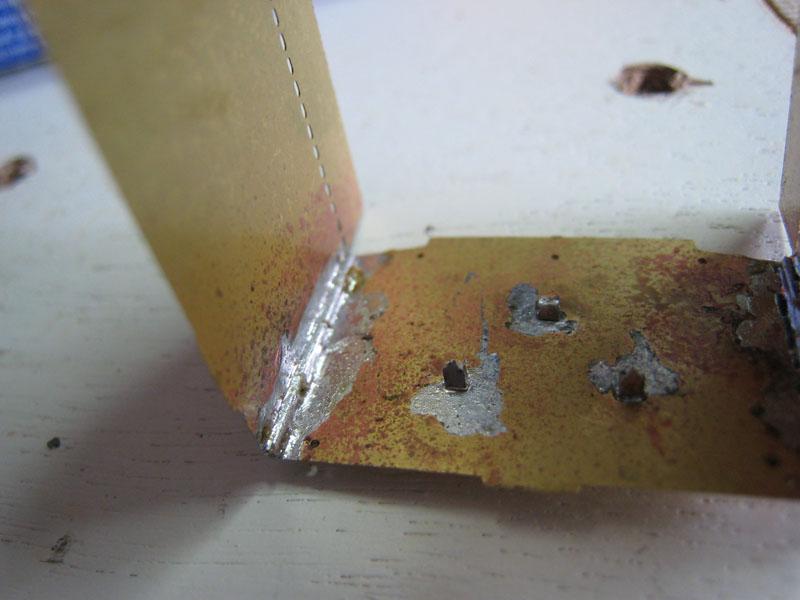

Om de vouwlijn te verstevigen en dicht te solderen gebruik ik een stukje messing draad.
Met flink wat vloeimiddel in de hoek vastzetten.





Nu nog even wachten op de bouwhandleiding...

Grt Erwin
« Laatst bewerkt op: 04 June 2009, 13:17:48 door Erwin »

Lvdwerf

  • Gast
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #7 Gepost op: 13 September 2009, 17:37:35 »
Zo tijdje stil geweest hier maar ik ben weer wat verder gegaan. De rest van de bouwfoto's volgen nog maar ik wilde dit alvast laten zien/uitleggen.

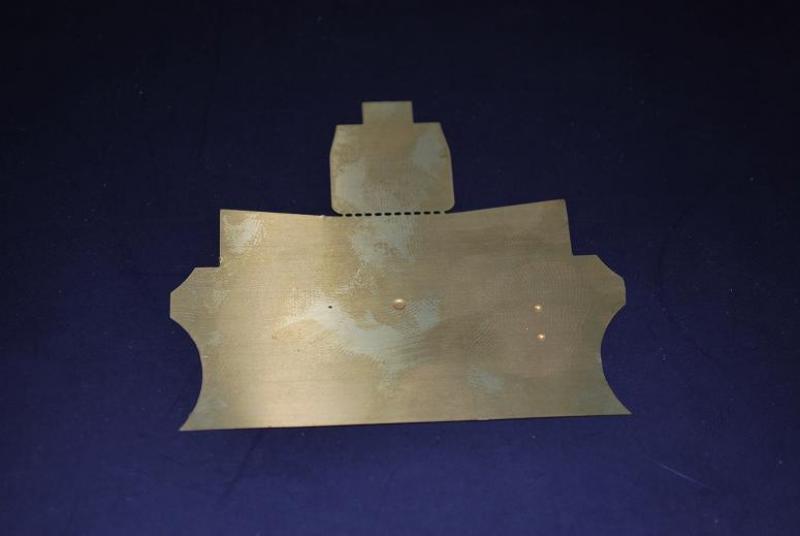

Aangezien ik een staatsspoor versie aan het bouwen ben moest de handel waarmee de schaarbeweging gesteld wordt naar de andere kant. Deze handel loopt via een kast op de vuurkist deze moest dus naar de andere kant verhuizen. De gaten moesten dus gespeigeld gaan worden, dit heb ik als volgd aangepakt:

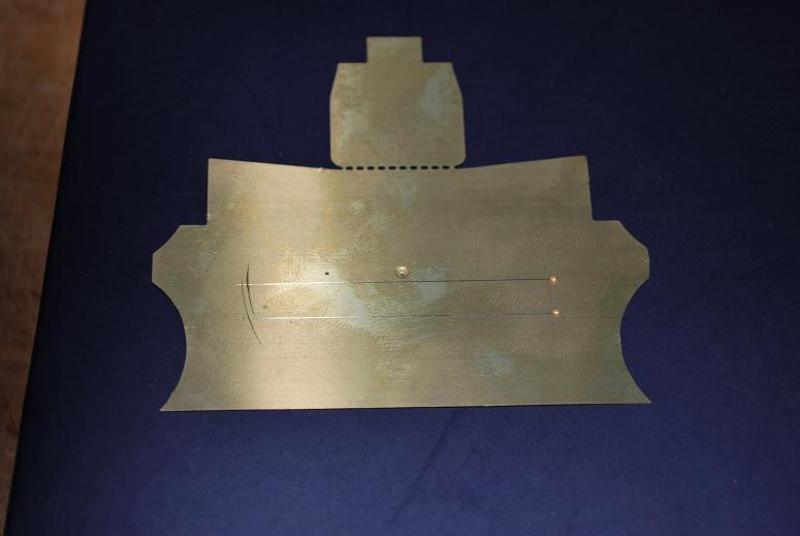

De twee grotere gaatje rechts moeten dus naar links verhuizen.

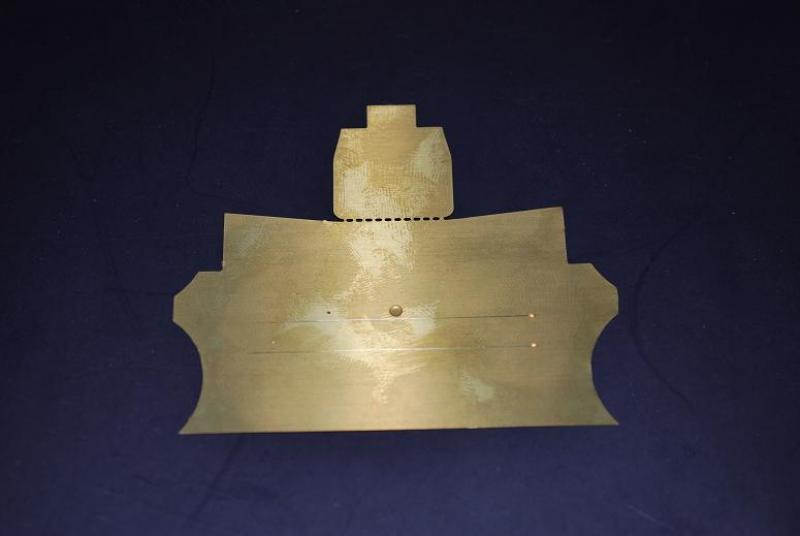

Met een geodriehoek twee lijnen parallel aan de onder rand getrokken door de gaatjes.

Vervolgens een passer in het gaatje van de veiligheid gezet (deze zit in het midden) en gaatje rechts gezet en vervolgens de passer gedraaid tot je dezelfde lijn weer kruist.
Nu is het een kwestie van op de kruisende lijnen een gaatje boren.
Ik hoop dat ze een beetje duidelijk is.

Gert Arkema

  • Offline Offline
  • Berichten: 4236
  • Rhenopa / Bruggen-IG:
    • Team Mitropa
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #8 Gepost op: 01 December 2009, 20:20:29 »

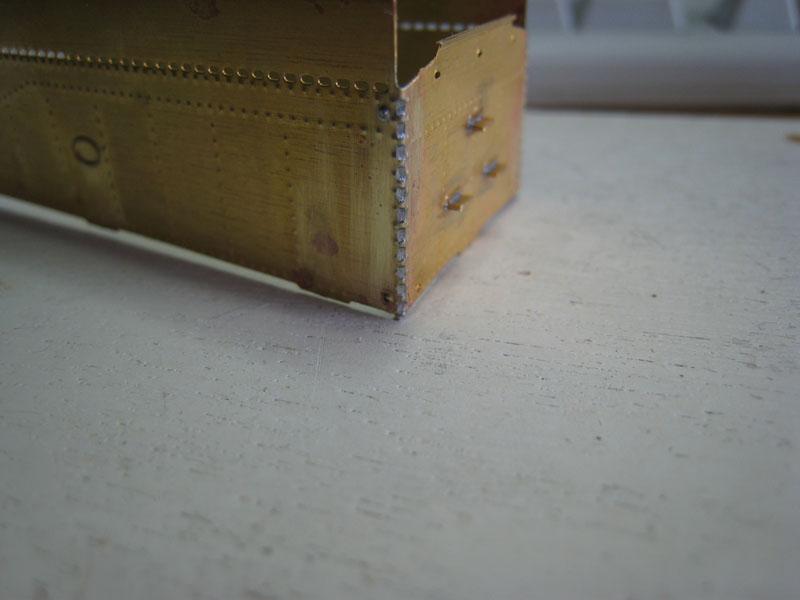

Is tie al klaar? Ik ben benieuwd hoe je die kartelige tenderhoeken hebt dichtgezet.
groet Gert

Behandel een ander zoals jezelf behandeld zou willen worden.

prutser

  • Offline Offline
  • Berichten: 6765
  • Spaar ze allemaal.
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #9 Gepost op: 01 December 2009, 21:37:33 »
Er zijn er meer die daar benieuwd naar zijn, ik ben zowiezo wel benieuwd naar een plaatje van een Palo in redelijke staat van klaarzijn. Tot nu toe bloeden alle bouwdraadjes hiervan een beetje dood.

Stephan.

1795

  • Offline Offline
  • Berichten: 1545
    • Raamsdonk spoor 0
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #10 Gepost op: 01 December 2009, 22:38:21 »
Ik vraag me toch iets af, ze hebben het over rvs, maar dat kan volgens mij helemaal niet, sterker nog, dat kun je (volgens mij) helemaal niet solderen, en ook niet etsen. Ik denk dat het genoemde (beloofde) rvs "gewoon" nieuwzilver is.
Het rvs lijkt mij dus kletspraat.
Spoor 0 is ook mooi.....Raamsdonk
http://1795spoor0.blogspot.com/

stig

  • Offline Offline
  • Berichten: 10080
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #11 Gepost op: 01 December 2009, 22:39:23 »
Nee, is wel soldeerbaar. Zoek maar met google. Vacuumsolderen noemen ze het ook wel.
Als je de lat op de grond legt, is veel een verademing... (Grunberg VK 20-05-2011)

fissy

  • Offline Offline
  • Berichten: 4306
    • Gouda in H0
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #12 Gepost op: 01 December 2009, 22:43:55 »
Wat zou RVS in duits (engels) zijn?
Project Gouda in H0 - Nederland - Tijdperk V - Digital: DCC Loconet (Digitrax DCS 100)
OBB bezoekje: 2008

Karst Drenth

  • Offline Offline
  • Berichten: 10488
  • NS blauw, groen, rood, bruin, grijs en standgroen
    • Plan U op Sleutelspoor
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #13 Gepost op: 01 December 2009, 22:45:00 »
Rostfreies Stahl, Stainless steel, Inox...


Ivan92

  • Offline Offline
  • Berichten: 179
  • Bob. De Held Der Helden
Re: BNLS-Werkspoor - Het bouwen van een PALO 3700
« Reactie #14 Gepost op: 01 December 2009, 22:45:13 »
Wat zou RVS in duits (engels) zijn?

Inox?
NS '80-'90-'00
