Wie herkent deze decoder?

[ruudns]

5 lijkt mij blauw.
de overige lijken regelrecht naar een dubbel fet te lopen voor versterkte uitgangen. Dat zullen dan dus uitgangen zijn. Wil je het zeker weten, zoek het nummer op die twee dubbel fets dan ff op..... .

[Klaas Zondervan]

Aansluiting 5 is zeker blauw. Rood en zwart komen daar aan op 4 diodes die allemaal naar links wijzen. Links is dus de plus, oftewel blauw.

De andere 4 zijn uitgangen. Hang aan elke uitgang een led (met weerstand) , zet in de functiemapping alles op default en ga met de functietoetsen op de centrale proberen welke led op welke functie reageert.

PS: ik vond op het internet deze pagina: https://blog.mobaz.de/2019/08/09/laisdcc-decoder-die-billigen-aus-china/
Daar is duidelijk te zien welke kleur waar hoort.

[008200]

Aan een kant is de volgorde van Links naar rechts: Blauw-Zwart-Rood
andere kant van Links naar rechts:
Paars-Groen-Oranje-Grijs-Wit-Geel
Alle draden op de "bovenrand"

Let op:
A. Write 4 to CV8 to reset the decoders.
B. Write 4 to CV30 to reset the decoders.
Manual
François

[PhantomRC]

Heren ... een grote "merci" voor jullie input. Ik ga nu direct gaan "solderen".

PS: Ik heb het ingebouwd in een "Draisine" van Jouef (samen met SMD ledjes) en het werkt p e r f e c t

[ron.kraaijkamp]

Hallo Allemaal,

Ik heb een "kneus" loc gekocht, voor weinig. Wist dat die niet reed. Dus niets aan de hand.
Bij thuiskomst zag ik dat er een speaker in de loc zat. Na openen van de loc vond ik ook een decoder.
Vermoedelijk een Euse Loksound 2. Ik weet het niet zeker. Kon geen afbeelding vinden die precies hetzelfde was als ik bij mijn decoder zag.
JMRI zag 'm als Loksound 2 en nog andere type decoders.
De decoder zat in een Mehano T285 7998 - DC Digitaal Sound.

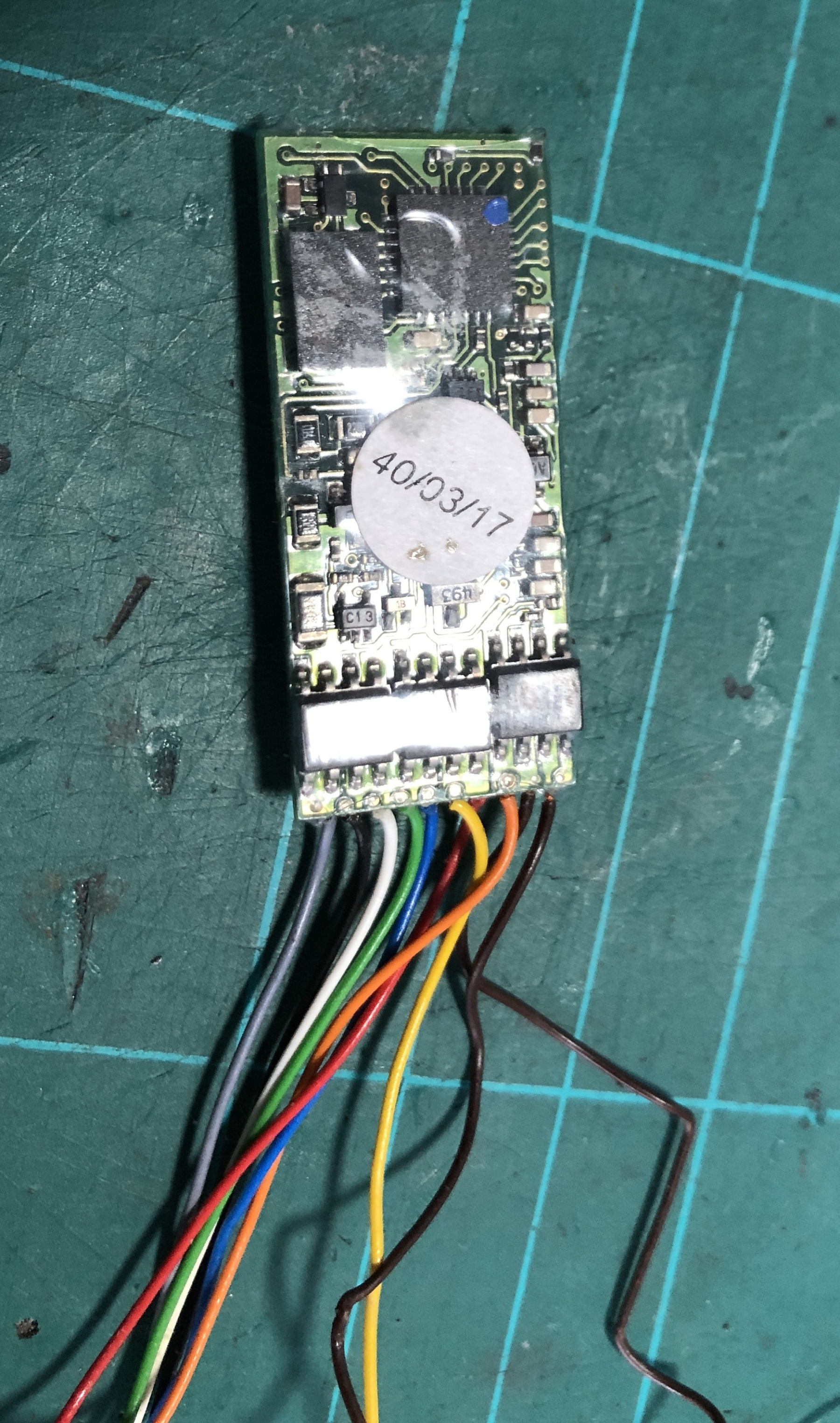

Weet een van jullie welke decoder dit is. Zie foto's.





Alvast bedankt voor jullie reacties.
Ron Kraaijkamp

[henk]

Loksound 2, 3 MBit versie.
https://www.esu.eu/produkte/fruehere-produkte/fruehere-loksound-decoder/

[ron.kraaijkamp]

Bedankt Henk,
Ik ga het eens bekijken.

[ron.kraaijkamp]

Loksound 2 gegevens opgezocht en aangesloten op mijn testboardje.
Alles doet het. Vier verschillende sounds. Het speakertje dat in de loc zat is defect. Daar heb ik een andere voor besteld.

Niet gek voor een "kneus" van 15 Euro.

[Fritsprt]

hallo Ron, let op dat de speaker 100 Ohm moet zijn anders blaas je je decoder op.

[ron.kraaijkamp]

Dank Frits,

Dat heb ik begrepen uit de afbeelding. Daar stond het expliciet bij.
Mijn test print heeft een 8 Ohm en dat klonk al niet goed. Dus snel gestopt.

Inmiddels twee (een voor mijn decoder tester) speakertjes gesteld en verwacht die deze week nog binnen.

Groeten, Ron
