Testgebouwtje in gelaserd MDF en houtboard

[Marc tramt]

Zoals enkelen van jullie weten heb ik al geruime tijd plannen voor de bouw van station Rosestraat van de RTM in schaal 0, zie ook in dit draadje. Omdat ik, voor een verhuizing, even in een wat bouwloze periode zit geeft dat tijd om voorbereidingen te treffen voor nieuwe projecten. Voor het stationsgebouw van de Rosestraat speel ik met de gedachte om dat in MDF te laten laseren, beetje zoals Huib voor Buitenlust heeft gedaan. De techniek wordt steeds bereikbaarder en betaalbaarder. Omdat ik nieuwsgierig was naar de mogelijkheden en resultaten besloot ik enkele weken terug om een testgebouw te maken. Niet te groot, circa 13 bij 8,5 centimeter en met een hoop variatie in ramen, deuren en kozijnen. Puur fantasie en puur om te kijken wat te maken is en wat fraai wordt. Met de opgedane ervaring kan ik dan aan de slag met de Rosestraat.

Het resultaat van mijn tekenwerk lag vandaag in de bus:

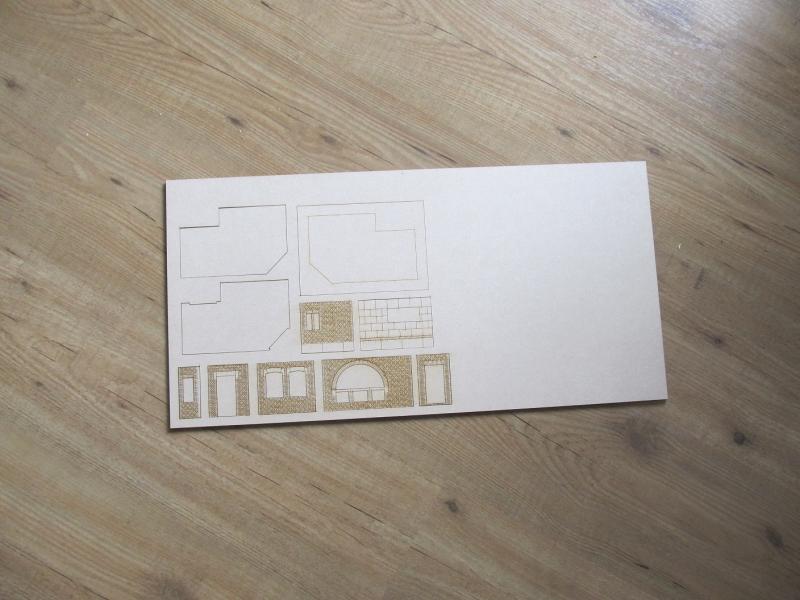

De gevels, dak en bodemplaat in 3mm MDF

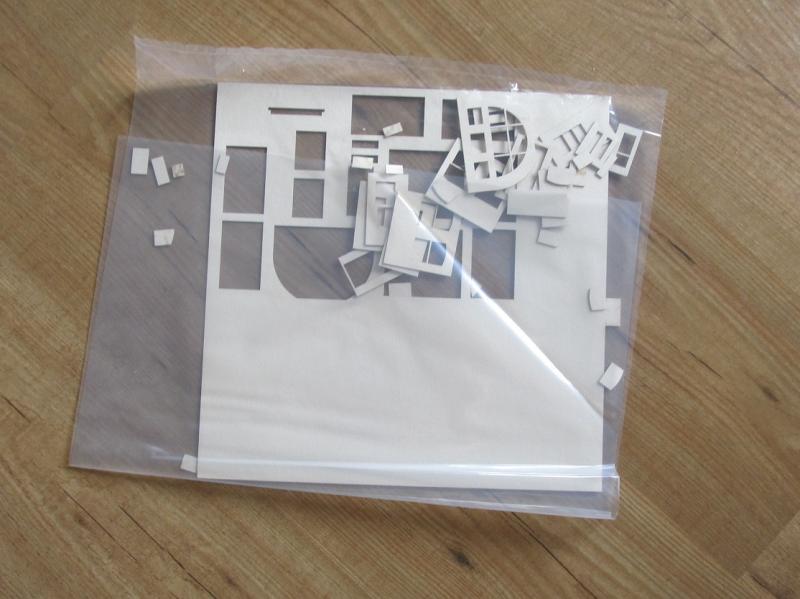

De kozijnen in 1 mm houtboard

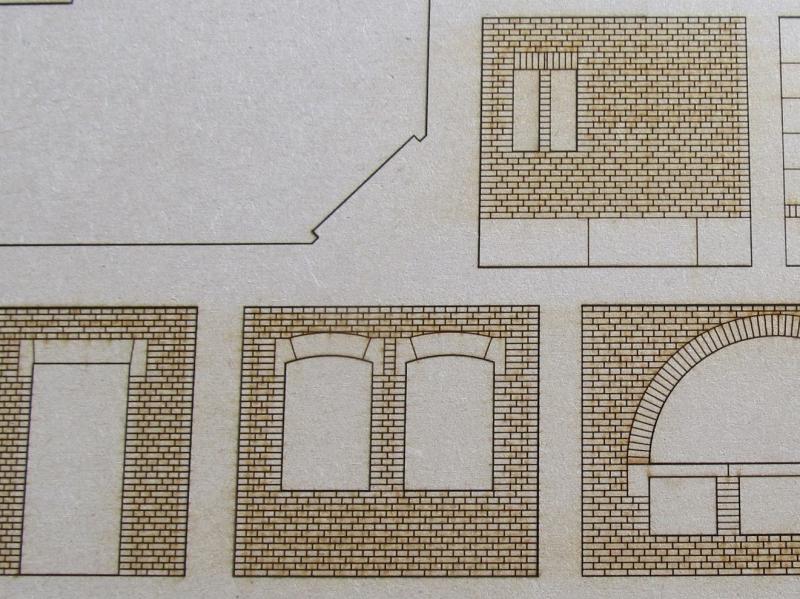

Close-upje van de gevels met wat varianten in lateien. Het metselwerk heb ik uitgetekend in kruisverband. De gevel is 6,5 cm hoog.

Nu nog in elkaar zetten en kleuren.

[Jan den Haan]

Ziet er leuk uit Marc.Zo te zie heb je al geoefend op de ramen van de restauratie.Zo gaat het vast wel lukken met het hele stationsgebouw.

Vriendelijke groeten,
Jan den Haan

[Marc tramt]

Scherp gezien Jan!

[Simplex]

Is dat via R.K hout? Ben benieuwd Marc.

[Hans van de Burgt]

@Marc,

Heel netjes! Als je nu fotokarton op maat meelasert, kun je het materiaal in laagjes van verschillende hoogtes leggen. De kozijnen kunnen dan bijvoorbeeld iets naar binnen vallen. Bij mijn club (EMV) zijn zo al verschillende gebouwen geconstrueerd. Heel leuk om een aantal mannen heel geconcentreerd te zien puzzelen op een stukje wand van het na te bouwen station van Boxtel...
Ben heel benieuwd hoe je eea op kleur gaat brengen. Ben zelf ook bezig met een aantal bouwsels uit gelaserd MDF. Weliswaar in OO, maar de principes zijn hetzelfde.

Grzz, Hans

[Marc tramt]

@Steef:
www.snijlab.nl

[Marc tramt]

@Hans,
Als je naar mijn foto's kijkt zie dat ik de gevels en kozijnen al apart en in verschillende materialen en diktes heb laten laseren.

[Hans van de Burgt]

@Marc,

Dat had ik inderdaad al gezien. Als je nu een kozijn een halve mm wil laten zakken, kun je van fotokarton een sjabloontje maken dat je achter het venster plakt, en daar weer het raamkozijn op plakt.
Ik zal eens kijken of ik hiervan wat foto's kan maken.
Je haalt hout bij het Snijlab in Rotterdam. Laat je het daar ook laseren?

Grzz, Hans

[Marc tramt]

Kijk even op de site Hans: www.snijlab.nl. Snijlab is bedrijf dat snijdiensten aanbiedt en ook het materiaal levert, het is geen houtleverancier of zoiets.

Voor positionering van de kozijnen heb ik in dit testgebouw ook al wat experimenten ingebouwd om ze makkelijk op de juiste plek te krijgen. Ik laat binnenkort nog wel wat meer zien.

[Simplex]

Omdat Ronald dit ook doet legde ik de link.
Bouw zelf wel van styreen, heb ik persoonlijk meer plezier van.

Ben wel erg benieuwd naar het geheel zodra het geen proef meer is.

[Marc tramt]

Ahhh, zat al te denken wat R.K. hout is..
En als hij goedkoper is...

[Hans van de Burgt]

@Marc,

Zekers, ik ken het Snijlab heel goed.
Ik stuur je even een een PM.

Grzz, Hans

[Ronaldk]

Is dat via R.K hout? Ben benieuwd Marc.

Uhm... dit keer niet

Ahhh, zat al te denken wat R.K. hout is..
En als hij goedkoper is...

Eindelijk heeft hij het door

Maar een leuk probeersel! Dat is zeker iets moois om de technieken mee uit te proberen.

Groet Ronald.

[Edsko Hekman]

Leuk Marc. Ik ben benieuwd.  Hoe heb je je tekening gemaakt?  Sketchup?

[Marc tramt]

Ik teken in A9CAD, freeware. Soort van AutoCAD-ligth light
Heeft de basis functionaliteiten van AutoCad, maakt dwg en dxf files. Heb ooit eens leren tekenen met Autocad dus ik kan er vlot mee uit de voeten.
