BNLS-Werkspoor - Stoomverwarmingswagen "Warme Stoof" in styreen

[Karst Drenth]

Hoi,

Afgelopen week de 'gelukkige' eigenaar geworden van een zeldzame Philotrain kit van een Warme Stoof.

Aangezien deze kits erg zeldzaam ( = duur !! ) zijn en gebouwde modellen ( al even zeldzaam ) bijna de prijs van een NS 1700 doen...

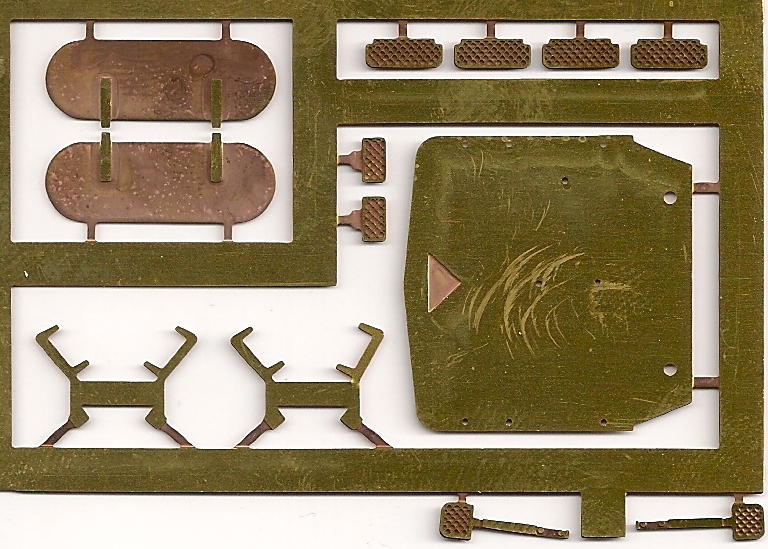

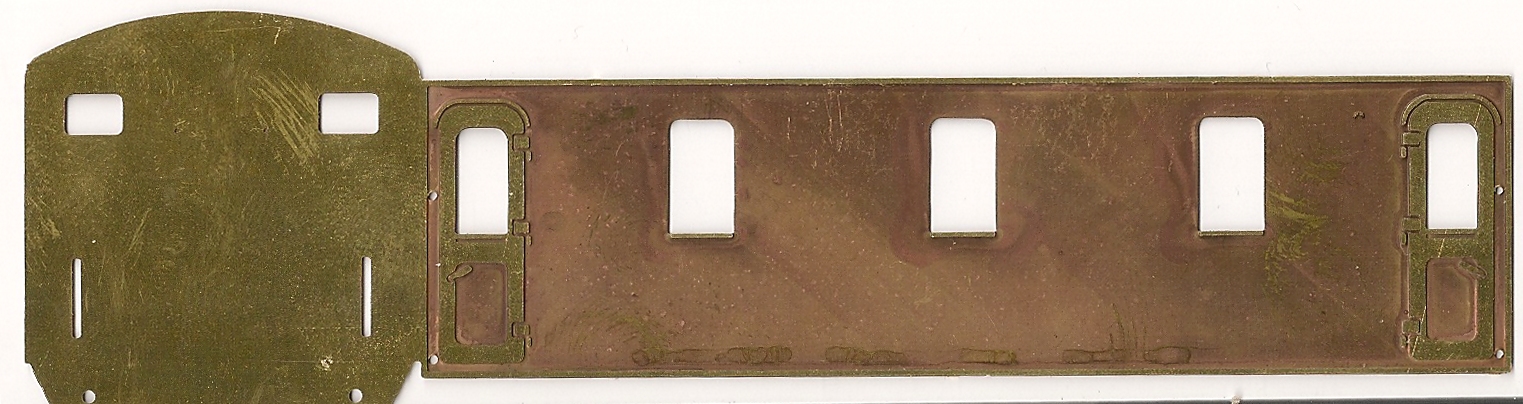

Eerst de kit eens onder de scanner gelegd...

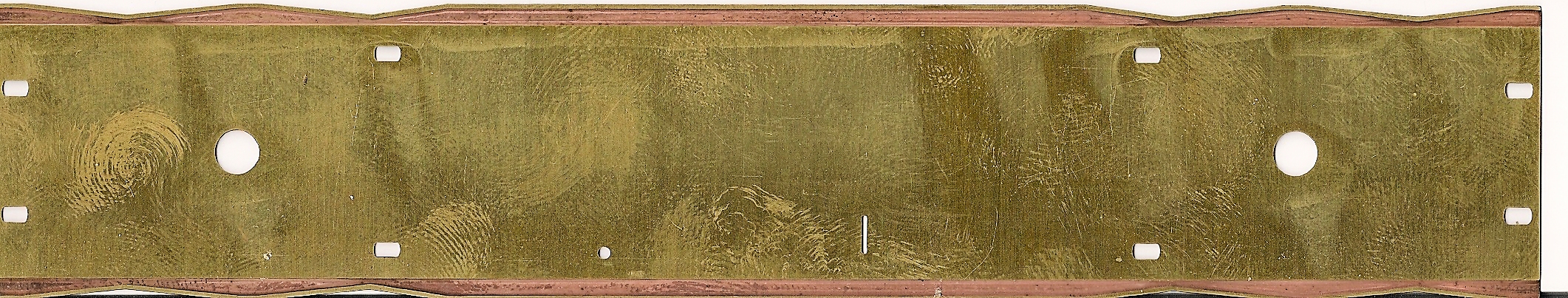

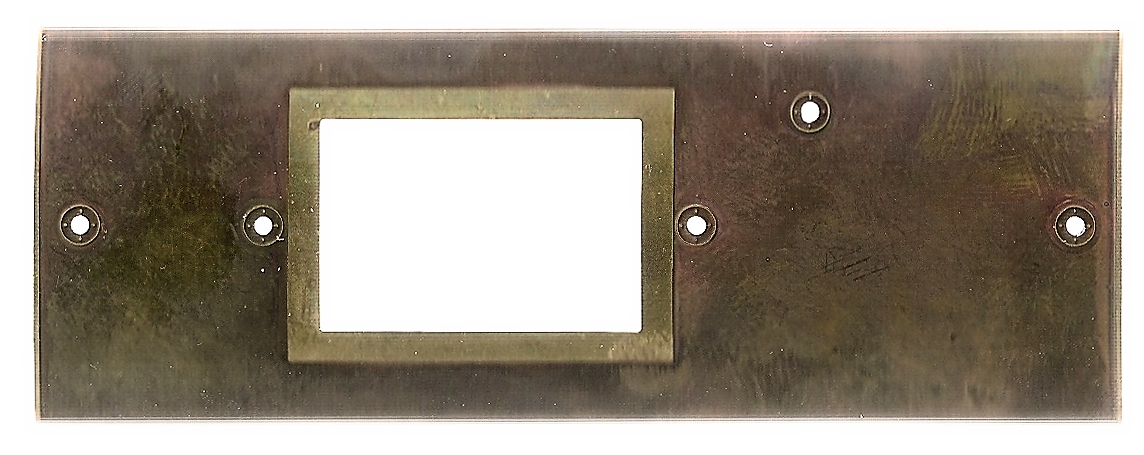

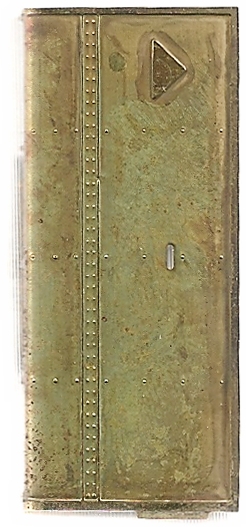

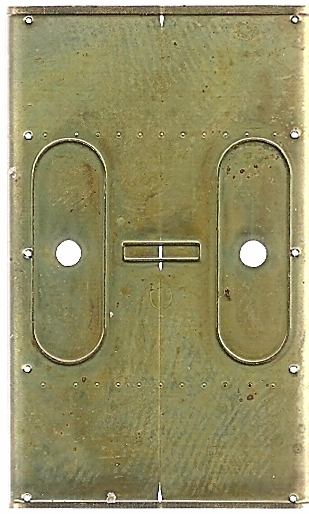

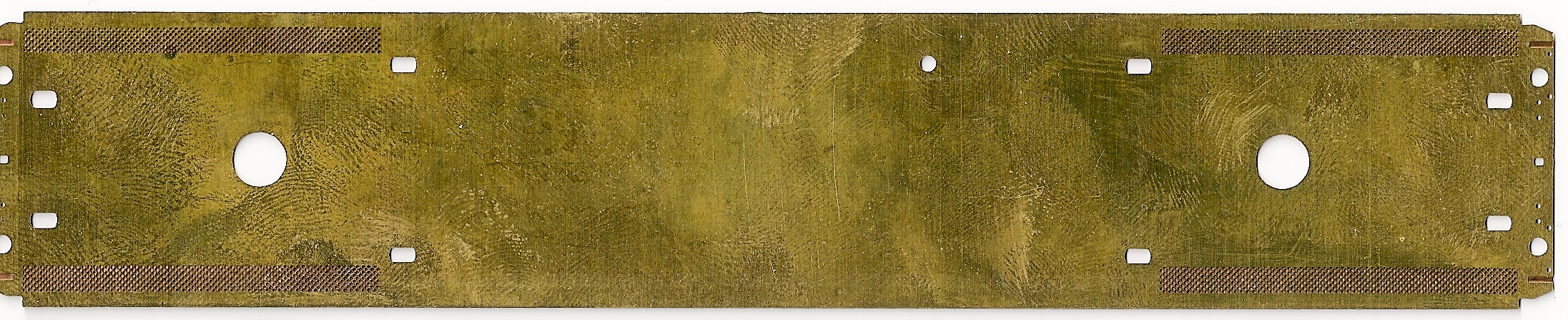

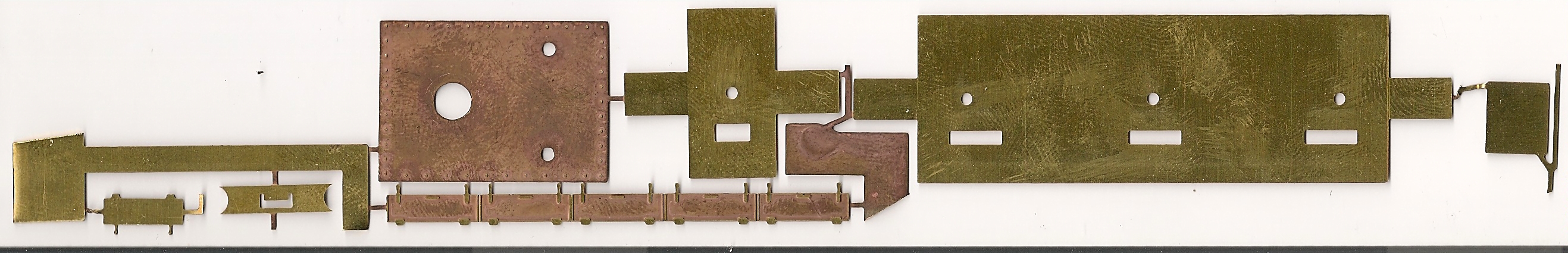

Op een paar messing gietdeeltjes en een paar ( foute ) draaistellen na is dit de hele inhoud van de kit

Naja... dat vraagt om actie, temeer ik meerdere uitvoering van het ding wil om de Artitec C12c en later de Ovale ramers met electrische- en dieseltractie wil laten rijden... Dusch....

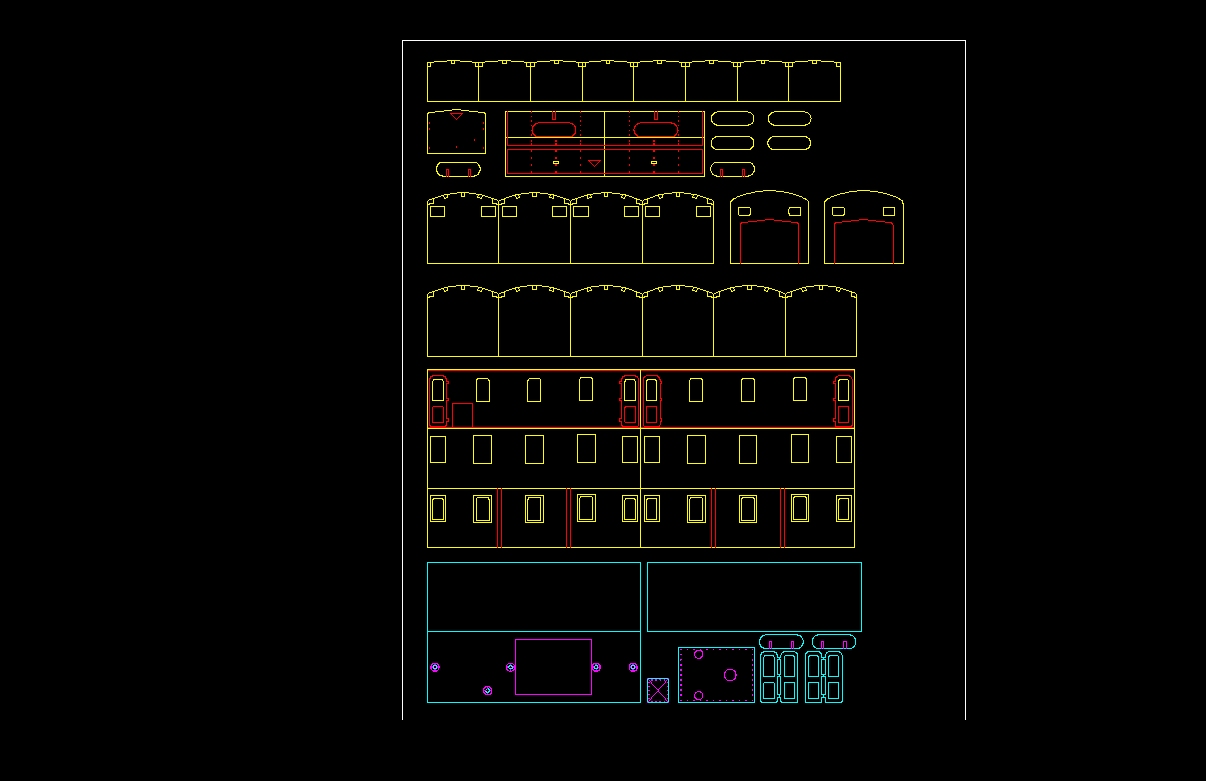

... na 5 uurtjes tekenen Complete styreen kit voor de opbouw

En... Tada !!

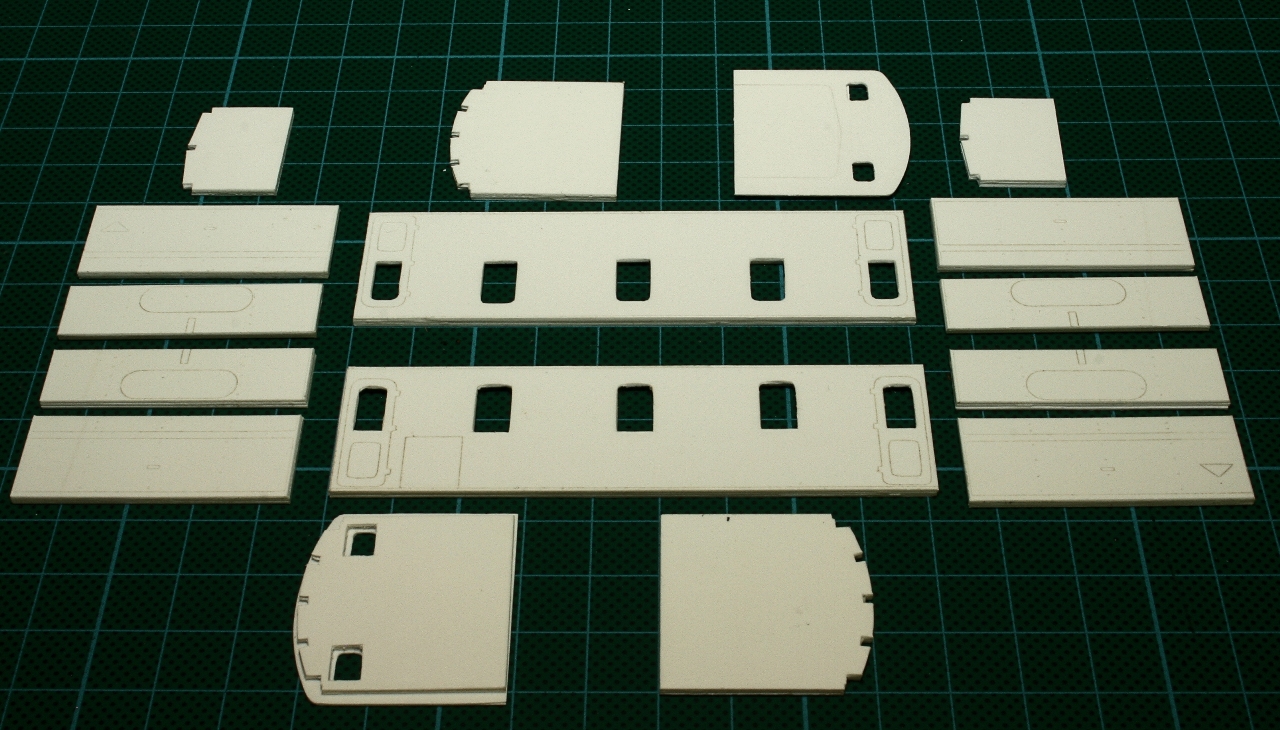

... uurtje plotten en paar uurtjes plakken De onderdelen voor voor de opbouw

Voor dit soort protowerk is de Cameo prima te gebruiken. Voor de definitieve moet de tekening wel naar Gerco

Na twee dagen drogen onder een stapel Conrad-catalogi, vanavond twee uurtjes aan het plakken geweest...

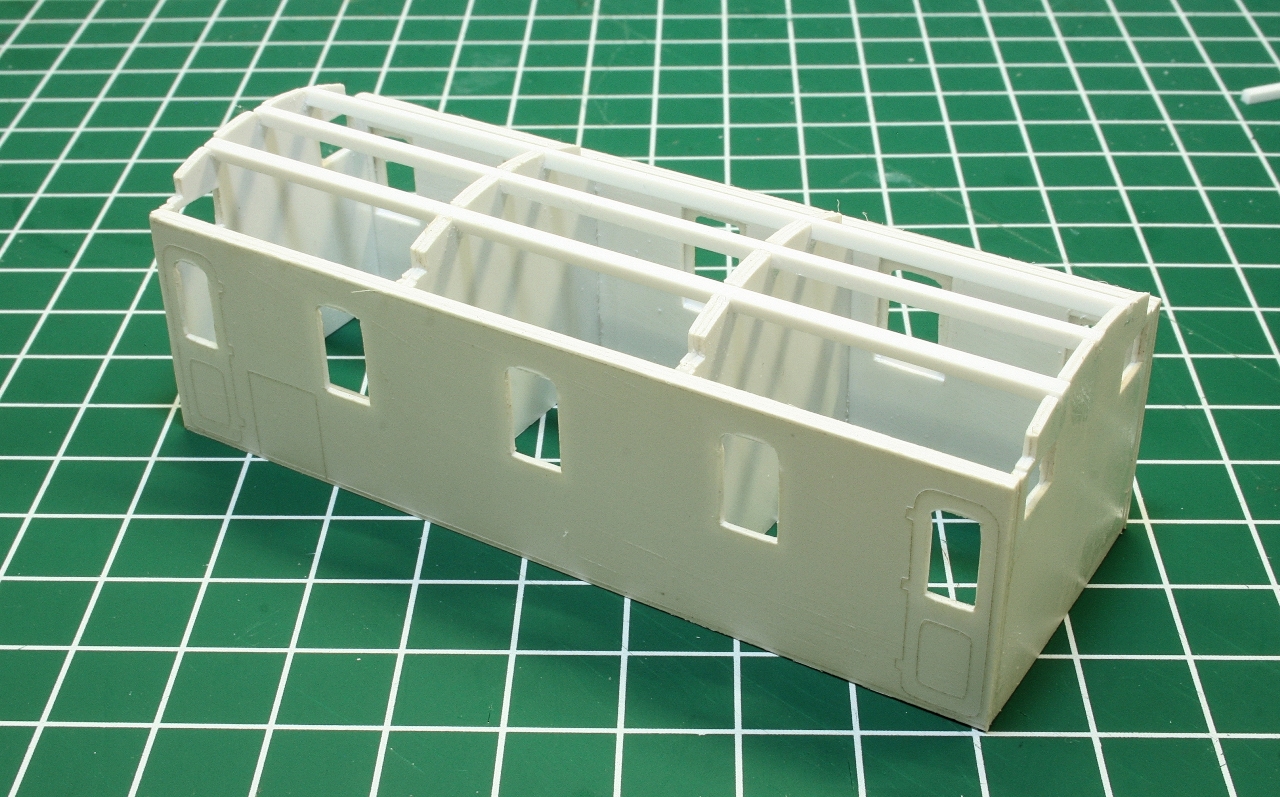

... de middenbak waar de stoomketel huisde. Nu eens een nieuwe dakconstructie geprobeerd: Gordingen ipv veel spantjes



... 2.5mm kwartrond op de dakhoeken, met daarachter ook een 1.5mm 'gording'.  De waterkast is ook al in opbouw...

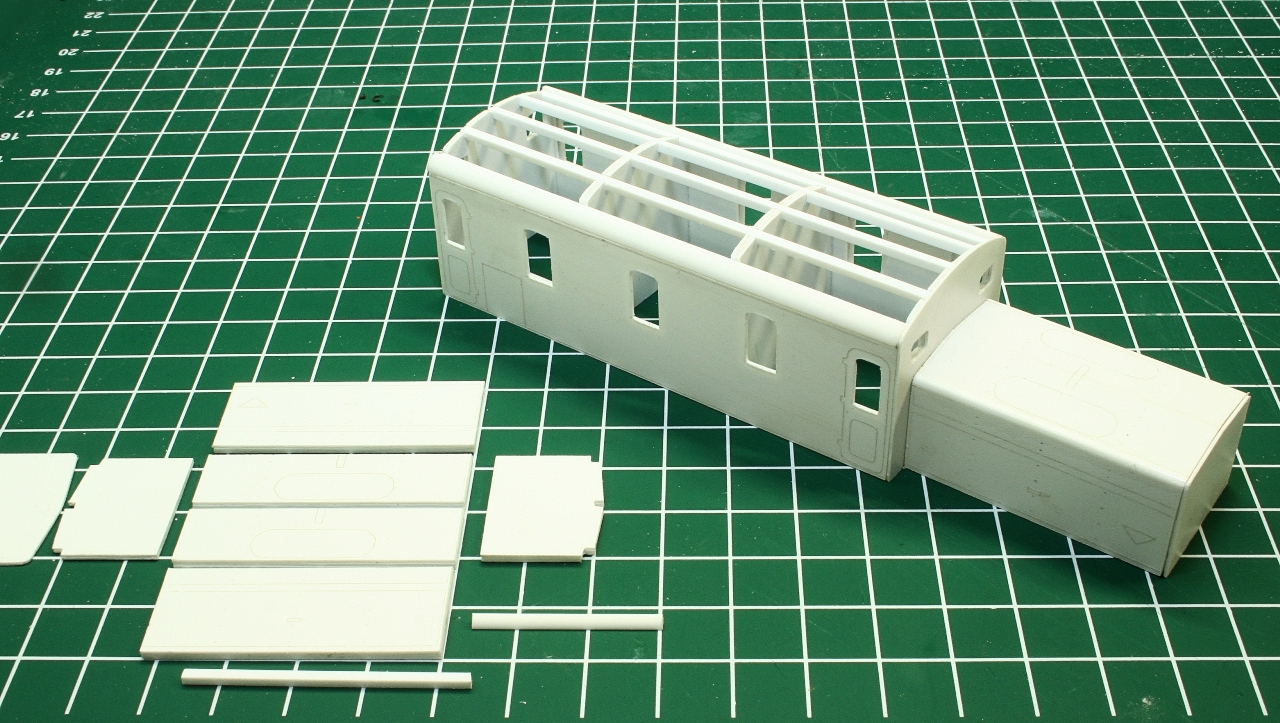

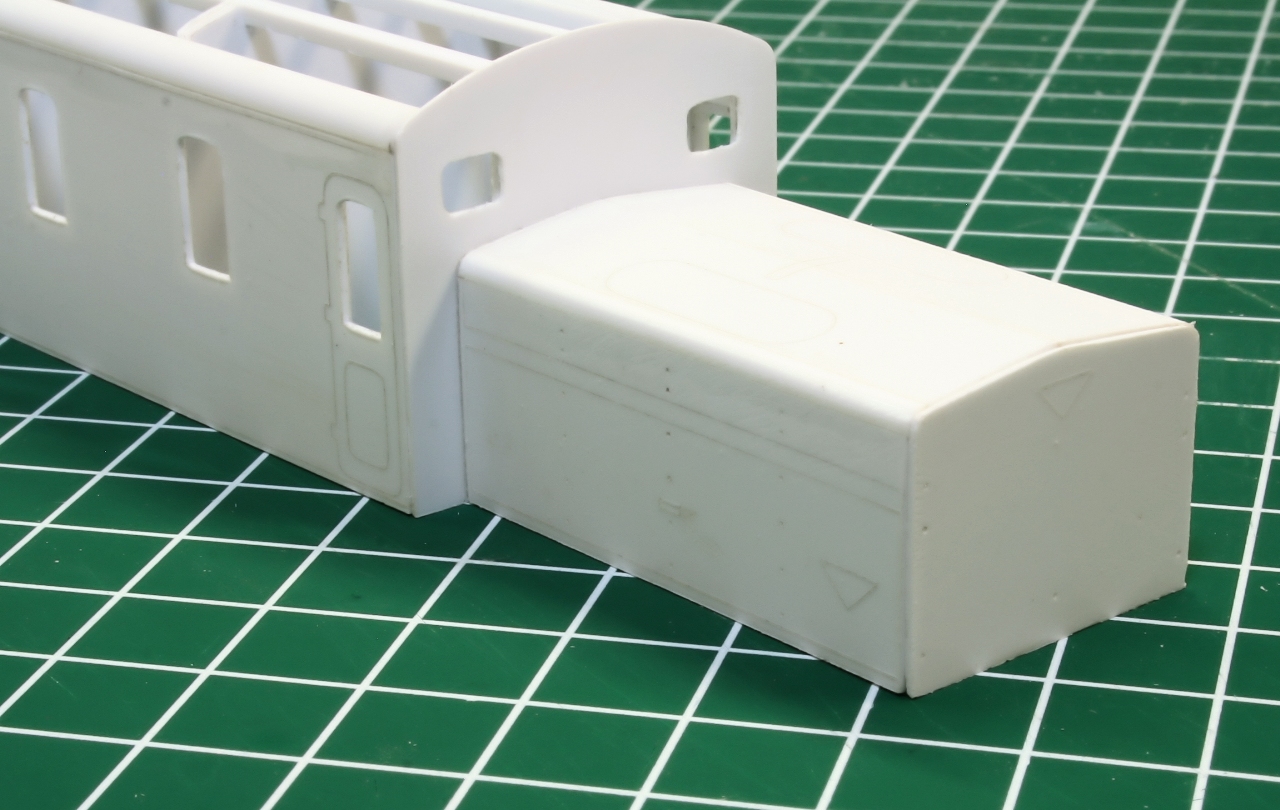

... en dichtgezet met de plaatjes. Op de hoeken hier 1.5mm kwartrond. Links de verschilende onderdelen van de waterbak voor de andere kant.

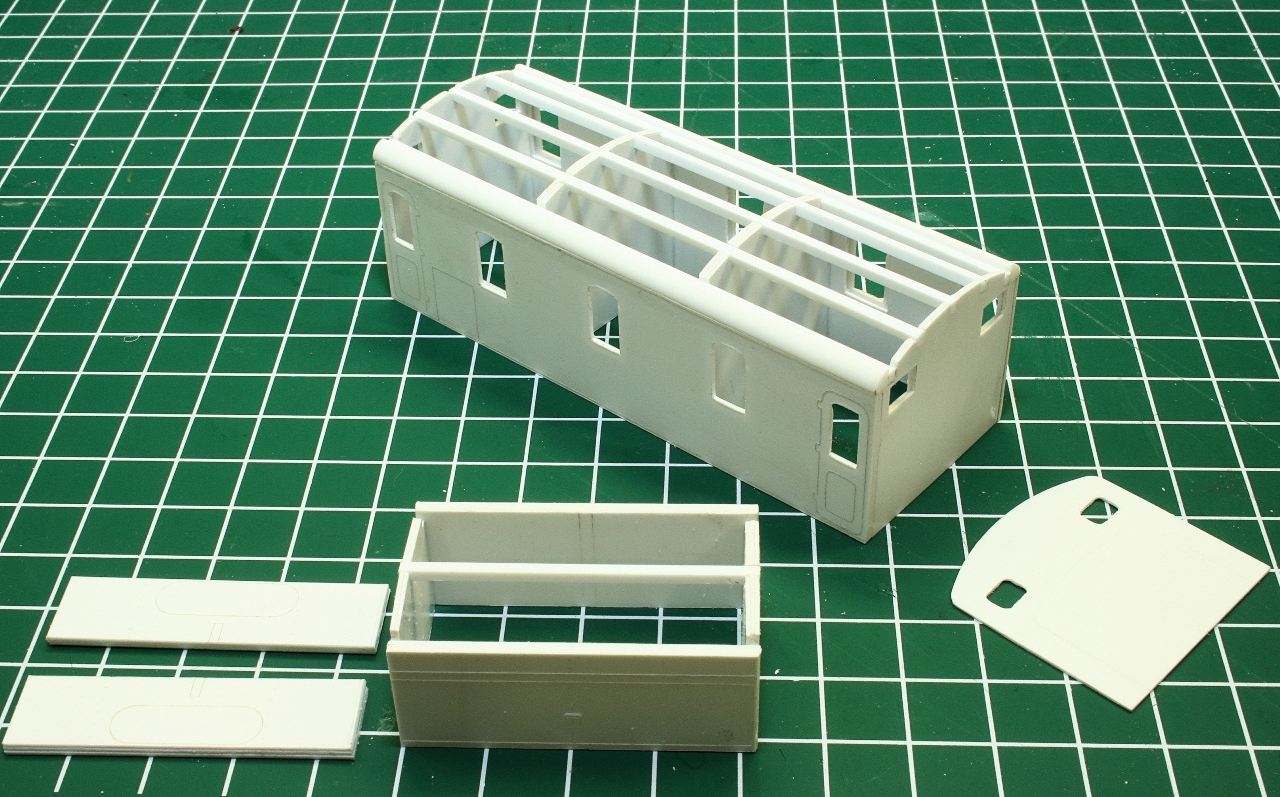

... de afsluitplaatjes van de beide bakken zijn nog niet gelijmd. De lijm van de bakken moet eerst goed droog zijn, zodat de plaatjes onder druk gelijmd kunnen worden.

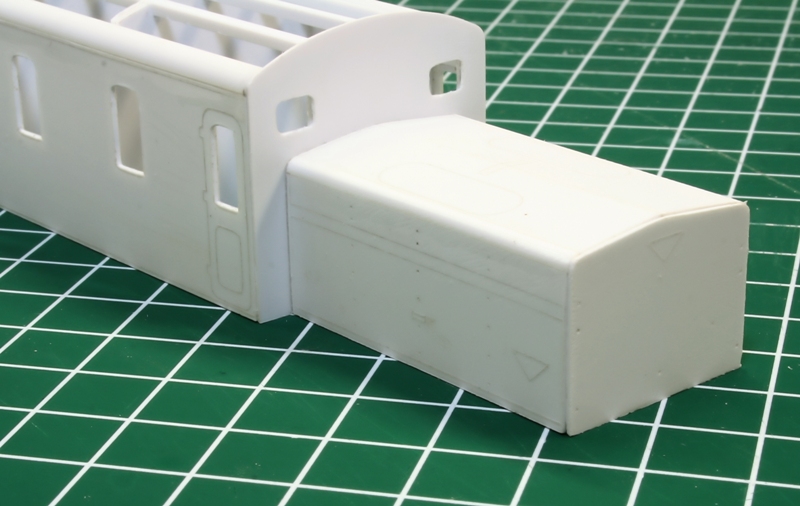

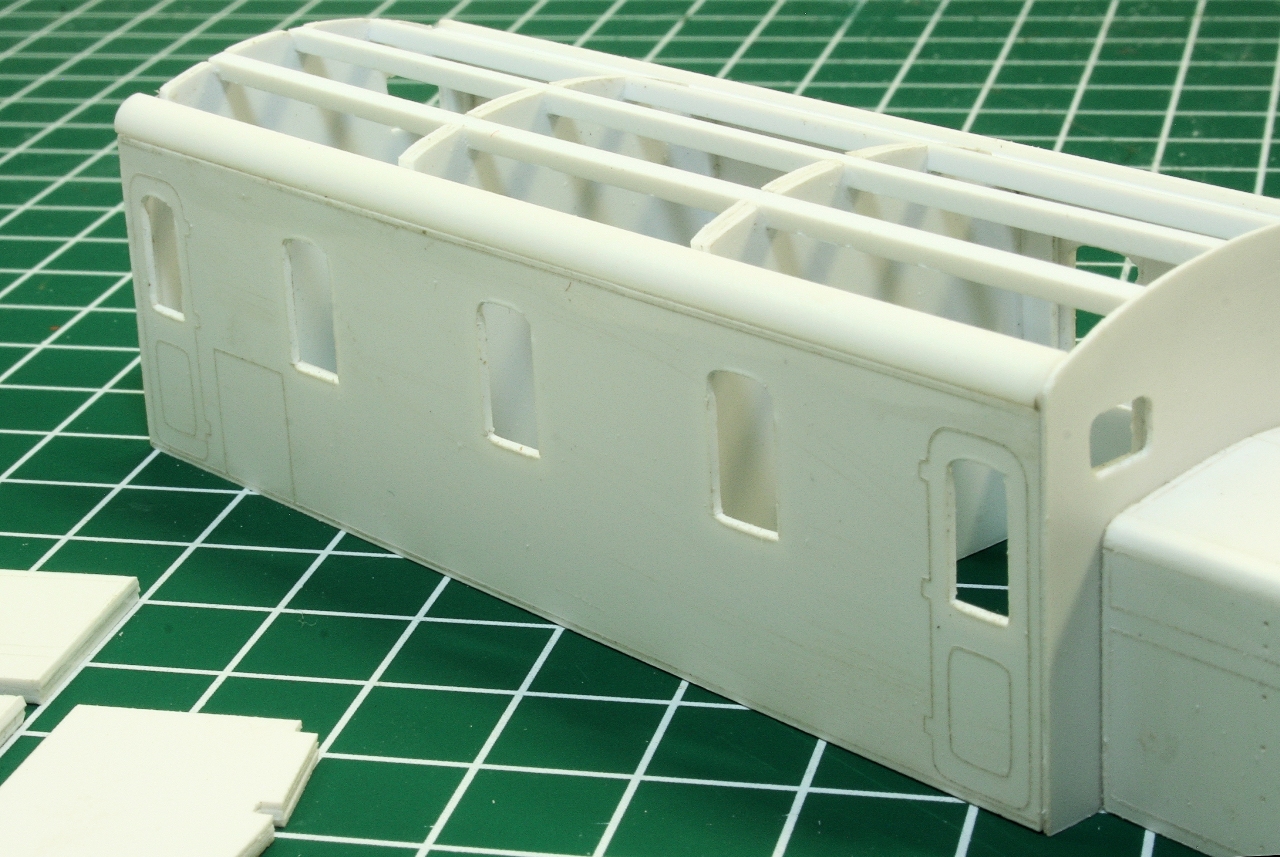

... detail van de middenbak. Er zitten kleine foutjes in de tekening, die ik uiteraard al weer gefixed heb


Nou, wordt wel vervolgd denk ik

Oh ja... voor wie niet weet wat dit moet worden....





Foto's van het Internet...

Grtzz,

Karst

[Hendrik Jan]

En wat gaat zo'n geplot setje nou ongeveer kosten?

Mooi werk, Karst
Hendrik Jan

[Silvolde]

Met een beetje fantasie lijkt dit meer op een Nederlandse krokodil dan de 1200...

Binnenkort volgt een foto van mijn exemplaar.

Gr, Rob

[Ronald69]

Dat belooft weer iets moois te worden Karst!

Ik ben ook benieuwd wat een plot zal gaan kosten, mag eventueel per PB.

Grt, Ronald.

[Rob Bennis]

Aha Karst jij bent dus degene die de kit op Marktplaats voor mijn neus hebt "weggekaapt"

Maar je styreen projectje zie er ok goed uit!  Mag ik mij ook in de rij scharen van de mensen die een plotje willen?

Een opmerking. De driehoeken op de watertanks zijn oranje bordjes die waarschuwen dat deze wagen voorzichtig gerangeerd moet worden en niet mag worden geheuveld. Dit zijn losse bordjes die op de wand bevestigd zijn.
Philotrain heeft ze als "kuiltjes" aangegeven op de kopwand. Kennelijk moet hier een driehoekig stukje in worden gesoldeerd. Die op de zijwanden van de tanks zijn wel goed.
Jouw weergave met een graveerlijntje zou ik persoonlijk niet doen. Ik zou het met een transfer of beter met je Cameo driehoekjes snijden uit een stukje oranje vinyl. Heeft dan net voldoende reliëf voor een correcte weergave van het bordje.

Met vriendelijke groet,
Rob

[janw]

Mooi ding! Dit was ooit mijn allereerste zelfbouwproject, geinspireerd door een STIBANS-poster met de 1005 en stoomverwarmingswagen in Amsterdam CS. Ik heb 'm later nog een keer opnieuw gemaakt, in kunststof en karton. Met een rookontwikkelaar erin natuurlijk! De opschriften maakte ik toen met losse afwrijfletters, dat zou nu anders gaan.

[hans nahon]

Een opmerking. De driehoeken op de watertanks zijn oranje bordjes die waarschuwen dat deze wagen voorzichtig gerangeerd moet worden en niet mag worden geheuveld. Dit zijn losse bordjes die op de wand bevestigd zijn.
[--]
 Ik zou het met een transfer of beter met je Cameo driehoekjes snijden uit een stukje oranje vinyl.

Die borden zijn/waren rood.
En het betekent niet dat ze niet geheuveld mogen worden, maar alleen met bepaalde voorzorgen .

- hans -

[Rob Bennis]

Hans,

Je hebt gelijk het zijn rode driehoekjes, ik heb wat foto's bekeken van het blokkendozen dienstmaterieel en daar staan ze keurig rood op. Ik heb op een of andere manier de kleur oranje in mijn herinneringen zitten. Je ziet ze trouwens ook zitten op de koppen van de Pec en die zie je meer en meer bleker worden door de invloeden van de zon. Waarschijnlijk heb ik dit in mijn kop zitten.

Dat verhaal van "niet heuvelen" is mij een keer verteld door mijn stagebegeleider tijdens mijn stage bij de NS al vele jaren terug. "Anders gaat de koffiepot om en dat kunnen we niet hebben" was de verklaring.

Met vriendelijke groet,
Rob

[ivanzon]

Officieel (volgens het RID boek) zijn ze rood, en 105 x 74 mm minimum. Maar of ze in die tijd dat deze wagons rondreden ook al die maat hadden weet ik niet.

Een RAL kleur heb ik zo snel niet kunnen vinden.

Sent from my Lumia 920 using Tapatalk

[Karst Drenth]

En wat gaat zo'n geplot setje nou ongeveer kosten?

Wat zouden jullie er voor over hebben ?

mogelijkheid A: vol styreen plot, zelf alle extra delen kopen als draaistellen, dakluchters etc, styreenstrips etc.

mogelijkheid B: Resin kit ala de Artitec Energiewagen met fijne messing etsdelen voor details als deuren, niet-heuvelen driehoeken, waterbakdeksels, voetplaat 'riffelblech', dakluik etc.


Grtzz,

Karst

[zuylen]

Aha, Karst, dat belooft weer een nieuw project met uitmuntende resultaten te worden. Dat ga ik natuurlijk weer volgen!

[MathynK]

Gaaf Karst!!!

Ik vind het idee van een resin kit zoals de energiewagen geen slecht idee! In ieder geval sta ik voor beide opties open.

Groetjes, Mathyn

[Rob Bennis]

Karst,

Optie A is de snelst te realiseren maar de messing deeltjes uit optie B zouden hier zeker een verfraaiing zijn.

Optie B heeft voor mij de voorkeur vanwege de compleetheid van de kit, je hoeft zelf niet meer te shoppen.

Maar tegen optie A zeg ik ook geen nee

Met vriendelijke groet,
Rob

[Ponytail]

Wat zouden jullie er voor over hebben ?

mogelijkheid A: vol styreen plot, zelf alle extra delen kopen als draaistellen, dakluchters etc, styreenstrips etc.

mogelijkheid B: Resin kit ala de Artitec Energiewagen met fijne messing etsdelen voor details als deuren, niet-heuvelen driehoeken, waterbakdeksels, voetplaat 'riffelblech', dakluik etc.


Grtzz,

Karst

mogelijkheid C: de cad-/plotfiles (Autocad?) ter beschikking stellen ;-))

[Karst Drenth]

C = nope, helaas
