Auteur
Topic: NS BD6800 (gelezen 4933 keer)
Jeff
Offline
Berichten: 518
NS BD6800
«
Gepost op:
17 April 2012, 19:57:58 »
Hallo
Voor een nieuw projectje ben ik op zoek naar een tekening van een BD6800.
Dit zijn de omgebouwde vooroorlogse rondekoppenrijtuigen die eind jaren 50
een bagageruimte kregen.
Ik ben vooral op zoek naar de afmetingen van de bagagedeuren en de ramen
die hierin zaten.
Groet
Jeff
Gelogd
Met vriendelijke groet: Jeff van Alphen
Nederlands modelspoor tussen 1948 en 1955 in H0.
Zwitsers spoor, RhB in H0m en IIm
AB 7216
Offline
Berichten: 1626
Re:NS BD6800
«
Reactie #1 Gepost op:
17 April 2012, 20:14:35 »
Hoi Jeff,
Voor een eigen projectje heb ik deze wagen al eens uitgezocht.
Er is zover ik weet alleen een schets uit het materieel album van de BD 6800.
Men ging uit van de originele tekening van de ABC 7300, waarbij dan op detail tekeningen de wijzigingen werden aangegeven.
Alleen zijn er maar enkele wijzigingstekeningen bewaard gebleven, en deze zijn ook van een zeer slechte staat.
ik heb wel wat schetsen, die stuur ik wel per mail

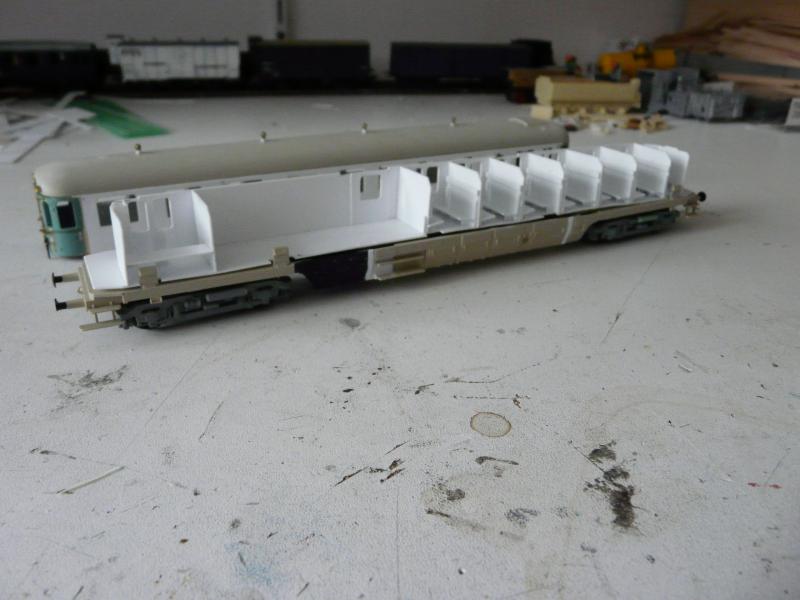

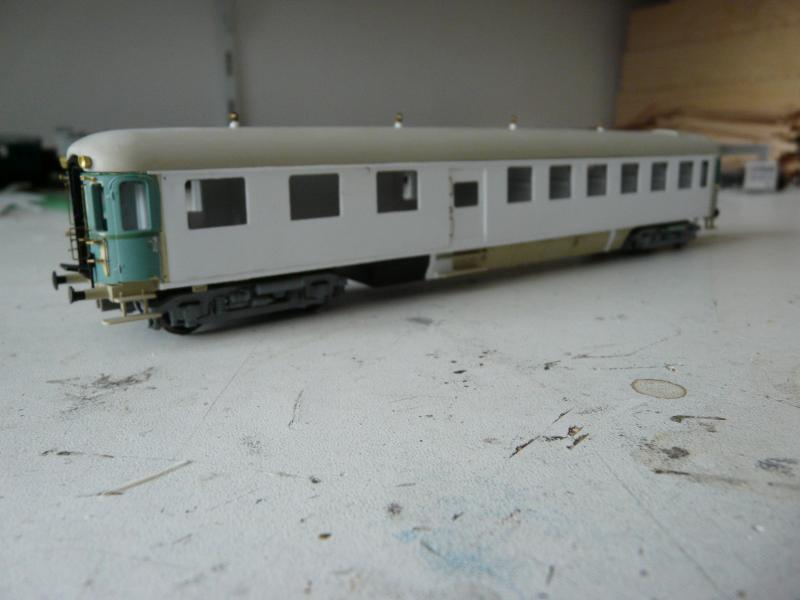

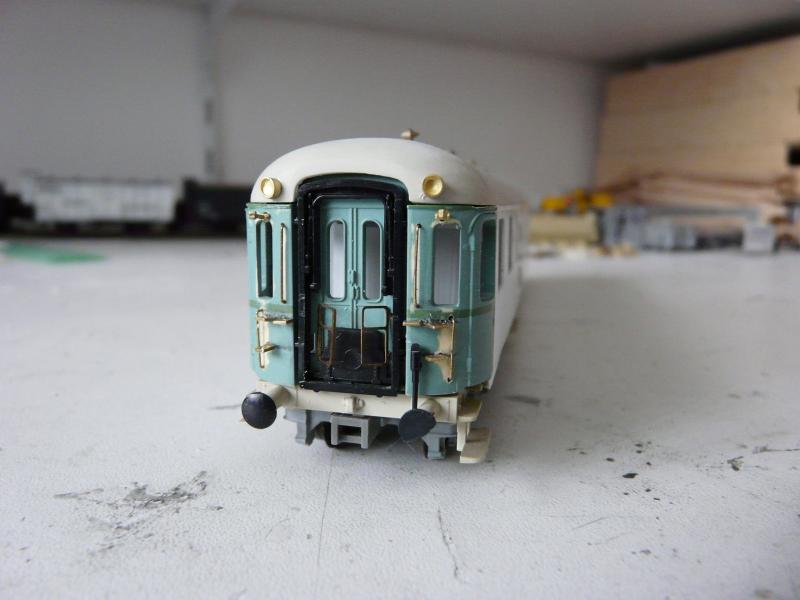

Dit is een ombouw op basis van een roco plan D met plots van Gerco
Groeten Arjen
Gelogd
The light at the end of the tunnel is the headlamp of an oncoming train (Murphy)
Jeff
Offline
Berichten: 518
Re:NS BD6800
«
Reactie #2 Gepost op:
17 April 2012, 20:42:12 »
Hallo Arjen
Al zo vast bedankt voor de info.
De BD op de foto,s ziet er goed uit.
Hoe kom je aan die messing sluitseinen?
Groet
Jeff
Gelogd
Met vriendelijke groet: Jeff van Alphen
Nederlands modelspoor tussen 1948 en 1955 in H0.
Zwitsers spoor, RhB in H0m en IIm
AB 7216
Offline
Berichten: 1626
Re:NS BD6800
«
Reactie #3 Gepost op:
17 April 2012, 20:58:39 »
Hoi Jeff,
De sluitseinen zijn uit de rommelbak van philotrain, deze waren voor de plan K en stalen D.
Voor foto's van de BD 6800 kun je ook nog kijken op de site van Bert Stortebeker
http://stortenbeker.eu/groot.asp?f1=maatschappij_type_serie&q1=ns_bd_6800&o2=&f2=&q2=&o3=&f3=&q3=&start=
Groeten Arjen
Gelogd
The light at the end of the tunnel is the headlamp of an oncoming train (Murphy)
Jeff
Offline
Berichten: 518
Re:NS BD6800
«
Reactie #4 Gepost op:
17 April 2012, 21:06:57 »
Arjen
Zal eens kijken of ik die sluitseinen dan nog ergens kan krijgen.
Ze zien er in ieder geval goed uit en anders maar net wat buis
aan de slag.
Groet
Jeff
Gelogd
Met vriendelijke groet: Jeff van Alphen
Nederlands modelspoor tussen 1948 en 1955 in H0.
Zwitsers spoor, RhB in H0m en IIm
Jeff
Offline
Berichten: 518
Re:NS BD6800
«
Reactie #5 Gepost op:
22 April 2012, 16:50:39 »

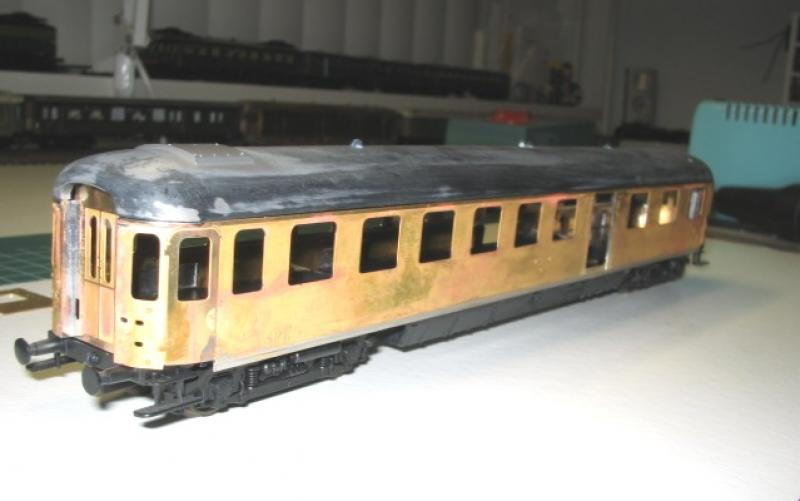

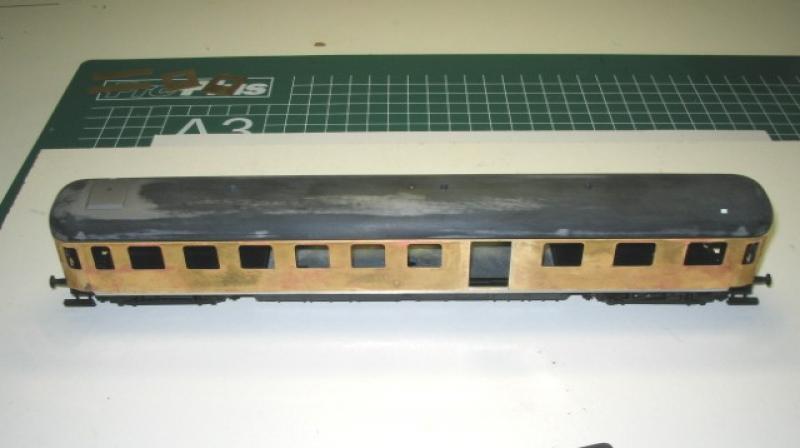

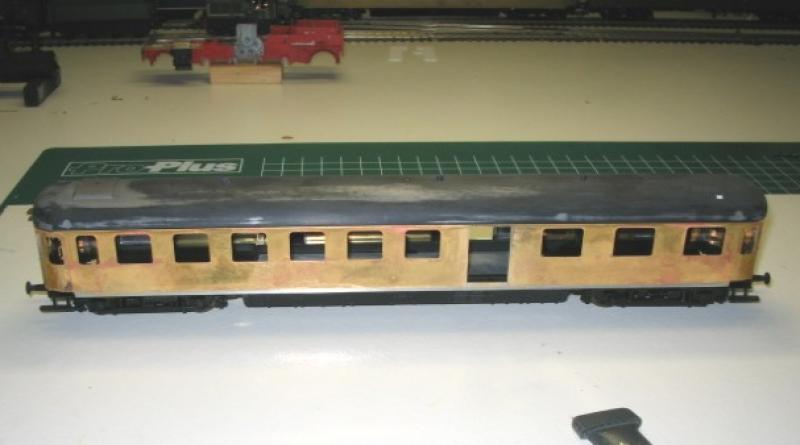

Na het ontvangen van een tekening van Arjen ben ik aan de slag gegaan
met een ombouwkit van Philotrain.
De openingen voor de bagagedeuren zijn al gemaakt.
Gelogd
Met vriendelijke groet: Jeff van Alphen
Nederlands modelspoor tussen 1948 en 1955 in H0.
Zwitsers spoor, RhB in H0m en IIm
Dennis
Gast
Re:NS BD6800
«
Reactie #6 Gepost op:
22 April 2012, 20:03:16 »
Dat ziet er goed uit Jeff
Hoe heb je de openingen gemaakt?
Grtn,
Dennis
Gelogd
Jeff
Offline
Berichten: 518
Re:NS BD6800
«
Reactie #7 Gepost op:
22 April 2012, 20:12:24 »
De deuren zijn net zo breed als de 1e klasse ramen.
Ik heb de lijnen naar beneden doorgetrokken en met
het bekende Roco-zaagje het stuk er uit gehaald.
De strook messing die er aan de binnenkant in moet
heb ik aangepast zodat er een dorpel ontstaat.
Daar boven heb ik aan de binnenkant messing strip
gesoldeert zodat de deuren wat dieper vallen.
Groet
Jeff
Gelogd
Met vriendelijke groet: Jeff van Alphen
Nederlands modelspoor tussen 1948 en 1955 in H0.
Zwitsers spoor, RhB in H0m en IIm
Dennis
Gast
Re:NS BD6800
«
Reactie #8 Gepost op:
22 April 2012, 20:21:37 »
Fraai hoor.
Hoe ga je de deuren namaken, styreen?
Grtn,
Dennis
Gelogd
Jeff
Offline
Berichten: 518
Re:NS BD6800
«
Reactie #9 Gepost op:
22 April 2012, 20:44:33 »
Dank je.
Nee de deuren maak ik ook van messing.
Ze zijn al bijna klaar, de handgreepjes moeten er nog op.
Groet
Jeff
Gelogd
Met vriendelijke groet: Jeff van Alphen
Nederlands modelspoor tussen 1948 en 1955 in H0.
Zwitsers spoor, RhB in H0m en IIm
DV modelspoor
Offline
Berichten: 845
Re:NS BD6800
«
Reactie #10 Gepost op:
27 January 2013, 13:22:08 »
Hoi Jeff,
Hoe staat het met dit project?
Ik ben erg benieuwd.
Hartelijke groet,
Naos
Gelogd
Voorheen NaoorlogsNS, naam aangepast nu gelijk aan Instagram account!
https://www.instagram.com/dvmodelspoor/
Jeff
Offline
Berichten: 518
Re:NS BD6800
«
Reactie #11 Gepost op:
27 January 2013, 13:52:35 »

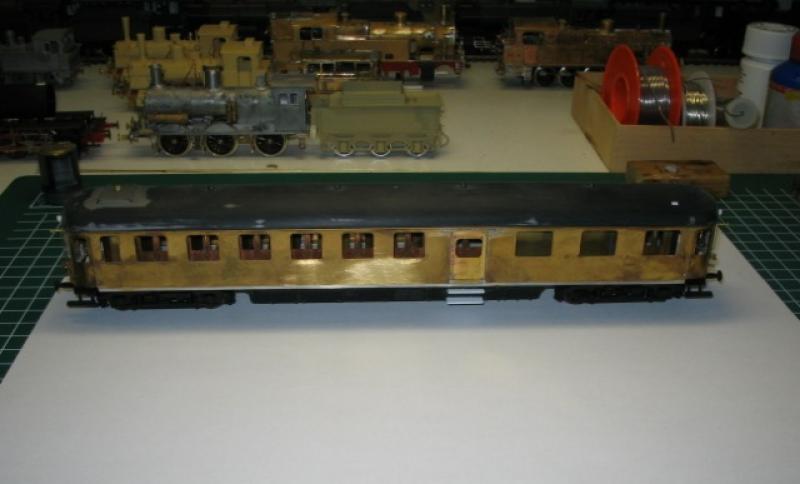

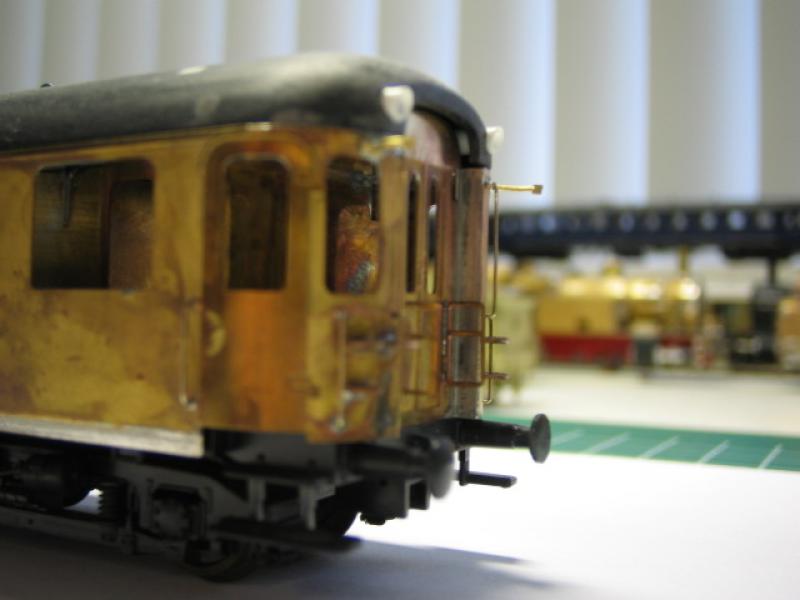

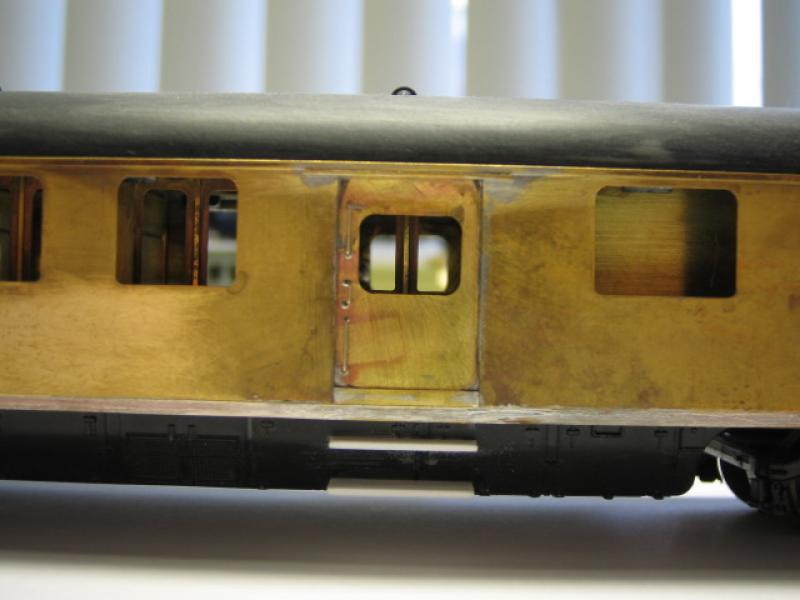

Het rijtuig is zover klaar dat het gestraalt en gespoten kan worden.
Ik spaar dit soort werk meestal op en daarom staat het rijtuig nu in
een lange rij lotgenoten te wachten bij de schilderswerkplaats.
Even snel wat foto,s genomen.
De afmetingen van de deur heb ik aan de hand van foto,s moeten bepalen.
Mochten er mensen zijn met duidelijke foto,s of tekeneningen van de deur dan
hou ik me aanbevolen.
Groet
Jeff
Gelogd
Met vriendelijke groet: Jeff van Alphen
Nederlands modelspoor tussen 1948 en 1955 in H0.
Zwitsers spoor, RhB in H0m en IIm
DV modelspoor
Offline
Berichten: 845
Re:NS BD6800
«
Reactie #12 Gepost op:
27 January 2013, 13:55:04 »
Hoi Jeff,
Ziet er goed uit
Hoe heb je de deur gemaakt?
Hoe ga jij de opschriften oplossen?
Ga je ze zelf samenstellen of kan je ze (laten) printen?
Hartelijke groet,
Naos
«
Laatst bewerkt op: 27 January 2013, 15:48:54 door naoorlogsNS. Reden: toevoeging vraag
»
Gelogd
Voorheen NaoorlogsNS, naam aangepast nu gelijk aan Instagram account!
https://www.instagram.com/dvmodelspoor/
Jeff
Offline
Berichten: 518
Re:NS BD6800
«
Reactie #13 Gepost op:
27 January 2013, 21:17:56 »
@Naos

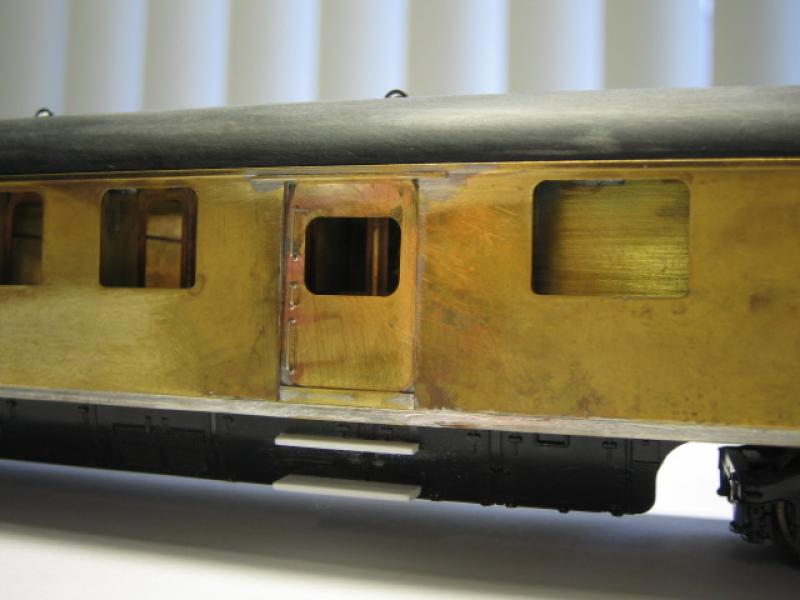

De deuren heb ik uit messing plaat van 0,4mm gemaakt.
Eerst met een kraspennetje aftekenen en dan uitvijlen.
Aan de binnenkant van de wanden heb ik messing strip gesoldeerd
om wat meer diepte te krijgen.
De regengootjes zijn uit stukjes hoekprofiel, de handgrepen uit 0,3mm
nieuwzilverdraad.
Voor de opschriften moet ik nog even kijken maar heb vast nog wel
wat restantjes van andere projecten liggen.
Groet
Jeff
Gelogd
Met vriendelijke groet: Jeff van Alphen
Nederlands modelspoor tussen 1948 en 1955 in H0.
Zwitsers spoor, RhB in H0m en IIm
Overlast
Offline
Berichten: 2521
Wij vragen u begrip voor de overlast
Re:NS BD6800
«
Reactie #14 Gepost op:
04 March 2013, 18:01:30 »
Dat ziet er netjes uit, Jeff en Arjen. ben benieuwd naar de eindresultaten. Ooit ga ik ook nog eens zo´n bolkop maken.
Arjen: staan de sluitseinen wel recht naar achter toe? Ik heb het idee dat het rijtuig een beetje ´scheel kijkt´.
Maarten
Gelogd
NS 1968 - 1986, H0, gelijkstroom
