ESU V4.0 AUX3 & AUX4

[manuelspot]

Momenteel ben ik bezig wat locomotieven van wat extra functies te voorzien. En nu heb ik hiervoor de AUX3 en AUX4 uitgangen van de ESU V4.0 decoders nodig.

In de handleiding staat dat alleen de 21 polige V4.0 decoders hier voorbereid op is. Als je deze uitgangen wil benutten heb je een bijpassend printje nodig. ESU 51968.

Mijn vraagen.

• Zijn de uitgangen van de 21 polige decoder ook zo op te roepen met een bepaald component als toevoeging?

• En hebben de gewone 8 polige decoders ook gewoon deze AUX 3 en 4 uitgangen ingebouwd zitten?

Wellicht heeft iemand hier al meer ervaring mee dan ik nu heb en kan me wat op weg helpen.

Manuel

[Ronald Halma]

• En hebben de gewone 8 polige decoders ook gewoon deze AUX 3 en 4 uitgangen ingebouwd zitten?

Manuel, dat zijn dan toch de groene en paarse draad die je configureren kunt voor aux 3 en 4?

[C_Jabaaij]

@Manuel,

De aansluitingen zitten op de plaats waar de 21 polige stekker zou zitten.
Als je op het plaatje uit de handleiding kijkt dan zie je waar je de draadjes aan kan solderen. Op 13 zit aux3 en op 4 zit aux4 en op 20 gnd. De zijn logische uitgangen die versterkt kunnen  worden met een transistor b.v. een bc547.

@Ronald,

dat zijn aux1 en aux2.

Koos Jabaaij.

[RobbertJan]

Hoi Manuel,

De decoders hebben de funtieuitgangen wel, maar deze zijn onversterkt, zegge ze leveren
pakweg 5 volt spanning wanneer geschakeld.
Tevens moeten deze uitgangen geconfigureerd worden zodat ze door de funtietoets aangestuurd
kunnen worden, een kwestie van Cv's schrijven met de juiste waarden.
Of de 21 polige al af fabriek voorgeprogrammeerde Aux 3 en 4 hebben weet ik dan weer niet.

Om de uitgangen te gebruiken ben je de "ground" aansluiting nodig, deze werkt voor Aux 3 en 4 als de
"blauwe" draad voor de Aux 1 en 2, echter met pakweg 5 volt, maar dat is voldoende voor een ledje.

Het printje is voorzien van transistoren, in feite help je met de Aux 3 en 4 de transistor in geleiding
waardoor je wel de volle spanning op de uitgang krijgt net als bij Aux 1 en 2, zij het met een omweggetje.

Succes!

Gr.

Robbert Jan.

[manuelspot]

@ Robbert Jan,

Weet jij precies wat ik dan moet programeren in de 8 polige uitvoering om de AUX 3 en 4 te kunnen schakelen?
Er komen inderdaad Leds achter. Ik heb namelijk al op 1 uitgang een led aangesloten en deze gaat wel branden maar is helaas nog niet uit te zetten. Dit heb ik geprobeert bij de 8 polige uitvoering.

@ Koos,

Heb je misschien ook iets van een schema waarop te zien is hoe ik de transistor in de schakeling moet zetten?
Ik heb hier zelf nog weinig ervaring mee.

Alvast bedankt,

Manuel

[Ronald Halma]

@Ronald,

dat zijn aux1 en aux2.

Koos Jabaaij.

Sorry Koos.... je hebt gelijk

[Mark D.]

@ Robbert Jan,

Weet jij precies wat ik dan moet programeren in de 8 polige uitvoering om de AUX 3 en 4 te kunnen schakelen?
Er komen inderdaad Leds achter. Ik heb namelijk al op 1 uitgang een led aangesloten en deze gaat wel branden maar is helaas nog niet uit te zetten. Dit heb ik geprobeert bij de 8 polige uitvoering.

@ Koos,

Heb je misschien ook iets van een schema waarop te zien is hoe ik de transistor in de schakeling moet zetten?
Ik heb hier zelf nog weinig ervaring mee.

Alvast bedankt,

Manuel

die transistors zitten op een hulpprintje van esu.

voor programmeren van aux 3 en 4 zit je in by bit3&4 => 16 resp. 32 reeks.

het is afhankelijk van de functie waar jij hem achter wil hebben.

stel f4
dan cv32 2 erin kloppen
en cv 410 16 of 32 bij optellen als je de functie wil behouden en aux 3/4 wil toevoegen,
anders alleen 16 of 32 inkloppen  dan vervalt de originel f4 functie en doet die alleen aux 3/4

[henk]

Het gaat niet alleen om de spanning, maar ook om het beperkte vermogen dat aux3 en aux4 direct kunnen leveren. Ik weet niet hoeveel dat is, maar ook met een led zit je al gauw aan de tax. Ik zou er altijd een transistor tussen zetten.

[RobbertJan]

Ik heb d'r 1 led met een weerstandje opzitten en dat trekt de uitgang wel, ik zou
er in ieder geval geen complete ledstrip á la 50 mAh aanhangen.
Het ligt er maar net aan waarvoor je de uitgang wilt gebruiken.

Ik heb in een 600-tje 2 transistoren ingebouwd voor de Aux 3 en 4 omdat ik geen
printplaatje had van Esu, maar 't werkt daarom niet minder.

Gr.

Robbert Jan.

[C_Jabaaij]

@ Koos,

Heb je misschien ook iets van een schema waarop te zien is hoe ik de transistor in de schakeling moet zetten?
Ik heb hier zelf nog weinig ervaring mee.

Alvast bedankt,

Manuel

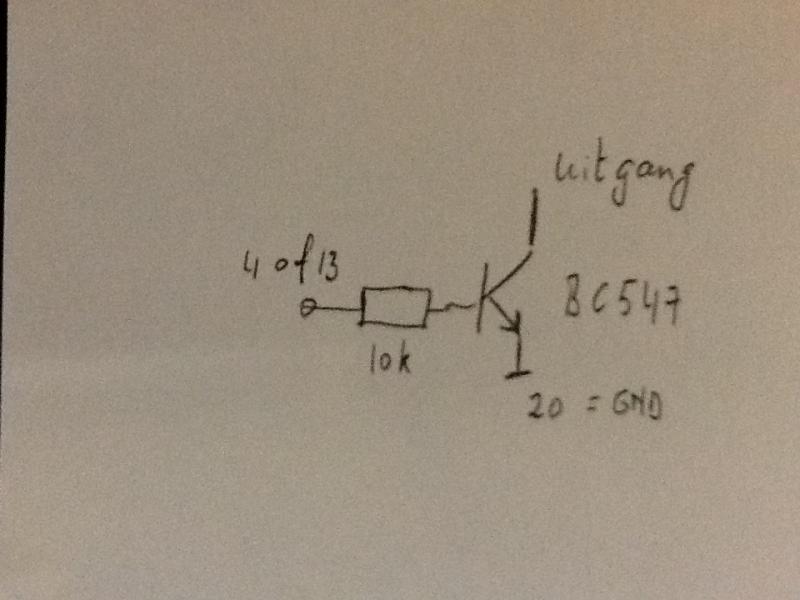

Even snel getekend, de weerstand op pen 4 of 13 van de 21 polige aansluiting aansluiten, de emitor op 20 en de collector is dan de uitgang geworden.


Koos Jabaaij.

[Falkenberg]

Voordat er gesoldeerd gaat worden en mensen teleurgesteld zijn: bij de Lopi 3.0 was het mogelijk bij de NEM stekker variant ook de AUX3+4 te activeren. Bij de Lopi 4.0 is deze mogelijkheid uitgeschakeld. Vast ergens in de software, maar tot op heden heb ik nergens een mogelijkheid gezien dat te doen. Bij de 21 polige daarentegen wel.

dirkjan

[C_Jabaaij]

Dirkjan,

In de CV lijst staat wat je moet doen om het te laten werken, heb het al bij een aantal decoders gedaan met een transistor zonder problemen. Anders zou ik het advies hier toch niet geven!!

Koos Jabaaij.

[Jan-Peter]

Heren,

Op de lokpilots (ook die van met de 8polige kabel) zitten de Aux3 en Aux4. Die zitten op dezelfde plek als de 21-polige.
De Aux3 en Aux4 zijn met de lokprogrammer wel te mappen.

Jan-Peter

[Coen]

@Jan-Peter:

Weet je dat heel zeker? Als je de manual leest, zie je dat alleen bij de 21polige de aux3/4 genoemd wordt. Deze decoder heeft ook een andre print layout.
Ik heb iedergeval voor de zekerheid een 21polige gekocht met het extra bordje.

Mvg,
Coen

[C_Jabaaij]

Coen,

Waarom denk je dat het niet kan?
Je hebt het niet uitgeprobeerd!! Nou toevallig heb ik dat al bij een aantal van deze decoders zo gedaan en het werkt zoals ik heb opgeschreven.
Ik ga echt niet iets opschrijven wat niet zou werken!!
Maar blijf maar lekker verder dromen, ga echter niet een draadje verzieken door onzin op te schrijven omdat je zelf niet weet hoe het zit.

Koos Jabaaij.
