RRF V100 nummertje 18 (m.b.v. 3D kap)

[Romar]

Goede nacht allen,

een aardig tijdje terug heb ik eens een Roco V100 gekocht die ik eens om wou katten naar iets Nederlands.
Had het idee hier een 3D geprint kapje voor te gebruiken, en heb deze dan ook sinds een paar dagen in huis.

Eerst maar eens wat vergelijkingen tussen de Roco kap en de 3D geprinte kap:


Weinig verschil hier by Romar Keijser, on Flickr
In dit deel van de kap zit weinig verschil, de andere kant is gelijk aan deze kant.


Hier zit dan weer veel verschil in by Romar Keijser, on Flickr
In dit deel van de kap zitten dan weer wel een aantal verschillen ten opzichte van de Roco.


De langen huiven by Romar Keijser, on Flickr


de 'korte' huiven by Romar Keijser, on Flickr
Ook in de daken van de huiven zitten enkele verschillen.
Aan de daken van de huiven zit ook nog wat werk om het geheel strakker te krijgen.


Zit nog wat werk aan de 3D kap by Romar Keijser, on Flickr
Ja, aan de fronten zit nog wel wat werk. Maar de verschillen zijn in ieder geval duidelijk.

Ook aan de andere neus zit nog wat werk by Romar Keijser, on Flickr
Aan deze neus zit ook nog wel wat schuur werkzaamheden. De neuzen zijn niet gelijk aan elkaar.


RRF 18; 7 oktober 2007. by groen47, on Flickr
Om een idee te geven wat het doel is, hier even een foto van het origineel.


na wat schuren is de kap klaar voor primer by Romar Keijser, on Flickr
Na een tijdje van schuren begint het iets te worden.


de fronten zijn geel gespoten by Romar Keijser, on Flickr
Na de primer als eerste de gele vlakken op de neuzen aangebracht.
Het geel is ACTS geel van Kleinspoor.


vervolgens de rest van de huif groen by Romar Keijser, on Flickr
Vervolgens, na droging natuurlijk, de neuzen afgeplakt en de rest van de huif groen gespoten.
Het groen is BAM groen van kleinspoor.


de daken van de huiven zijn grijs gespoten by Romar Keijser, on Flickr
De daken van de huiven zijn grijs gespoten.
Het grijs is Humbrol 67 / Revell 78.


RRF 18 of 20 in wording by Romar Keijser, on Flickr
Sorry, kon het niet laten om dat even samen op de foto te zetten.


grijze band afplakken by Romar Keijser, on Flickr
Daarna aan de onderkant van de huiven een randje van 2mm afgeplakt.
Gebruikte tape: Tamiya en Kip


na spuiten en verwijderen van de tape by Romar Keijser, on Flickr
Na het spuiten de tape er weer vanaf getrokken.
Het grijs is ook hier weer humbrol 67 / Reveel 78


Cabine moet er ook aan geloven natuurlijk by Romar Keijser, on Flickr
Onder tussen ook aan de cabine begonnen. De oude opschriften zijn weg geschuurd en vervolgens is de cabine in de primer gezet. Daarna een laagje geel en groen aangebracht.
Groen en geel zijn de eerder genoemde kleuren.


oranje cabine by Romar Keijser, on Flickr
Na droging is het geel en groen afgeplakt en de zijkant oranje gespoten.
Het oranje is BAM oranje van Kleinspoor.


Oranje, groen en geel, lekker kleurrijk lokje dit. by Romar Keijser, on Flickr
Hier de cabine onder een andere hoek. Morgen zal ik de cabine af gaan plakken voor een spuitgang met grijs.


'truc' foto by Romar Keijser, on Flickr
En als laatste een plaat om een idee te geven van het geheel.


Tot zo ver ben ik nu gekomen, later vandaag weer een nieuwe update gok ik.

Mvg,

Romar

[Thowra]

Zo, Romar netjes zeg! Lekker strak in de lak. Met wat voor materiaal is deze kap geprint?
Succes met de verbouwing.

Jeroen

[Romar]

Bedankt Jeroen,

Deze lok gaat tot nu toe best lekker, in tegen stelling tot de Locon 9802... die wil niet erg.

Heb eerlijk gezegd geen idee welk materiaal dit is, heb de kap van Bart overgekomen.
Zal eens een PBtje sturen, ben zelf ook wel benieuwd welk materiaal het is.

Romar

[Romar]

Daar was ik weer.

Vandaag de cabine voor een groot deel afkunnen maken.

Eerst maar eens wat afplak werk verricht. De cabine krijgt nog een grijs masker rond de ramen.

Afplakken voor het grijs by Romar Keijser, on Flickr

Tape er weer vanaf getrokken. Het grijs op het dak is nog het originele grijs van Roco.

Tape verwijderd na het spuiten by Romar Keijser, on Flickr

En na een rondje gelopen te hebben met de kwast ziet het er zo uit.

Cabine even nagelopen met een kwastje by Romar Keijser, on Flickr

Eens kijken of er vandaag nog meer te doen is aan dit lokje.

Romar

[jakop]

de fronten zijn geel gespoten by Romar Keijser, on Flickr
Na de primer als eerste de gele vlakken op de neuzen aangebracht.
Het geel is ACTS geel van Kleinspoor.

Zijn de foto's nu zo slecht belicht of begin ik kleurenblind te worden?
Op deze (en de andere) foto('s) is het front meer BAM-oranje...

Groet,

Jakop

[Rick 91]

Leuk project. Ziet goed uit zover.

Ben benieuwd naar de rest en natuurlijk het eindresultaat.

Gr. Rick

[Romar]

@Jakob
Geen idee, hier komt het niet over als BAM oranje op de laptop.
Maar moet wel zeggen dat niet elke foto even geweldig is.
Moet nog steeds de juiste instelling van de camera vinden voor de spuitcabine...

Zal eens kijken of ik wat foto's met buitenlicht kan maken.

@Rick
Thanks, ben zelf ook wel benieuwd naar de rest.

Romar

[Albert Bas]

  Hey Romar,

Ziet er goed uit hoor, heb een zelfde lok tot Locon 220 omgebouwd.
Ik ben ook benieuwd uit welk materiaal de kap gemaakt is.

Klein puntje van kritiek is dat je nog een schoorsteen moet verwijderen, alle gereviseerde loks van dit tyoe zijn ook een schoorsteen kwijtgeraakt.




Kun je misschien doen voor al het spuitwerk gereed is.
(de oude schoorsteen wegsnijden en een paneeltje polyst. in lijmen, ook in het dakje een paneeltje lijmen)
  groet, Albert.

[nscargo2008]

zeker leuk draadje , ik ben ook zeer benieuwd naar het eindresultaat   .
ik ben ook van plan om een V100 van roco om te bouwen ,  naar een spitske model , alleen weet ik niet of het roco model overeen komt met het spitske model , ik kijk wel al naar sommige foto's , maar ben er nog niet naar uit .maar dat komt wel goed .
verder blijft dit zeker een intresant draadje , ga zo door romar

groet stefan

[Romar]

Even een vraagje over het grote rooster in de huif, welke kleur heeft dit als het schoon is?

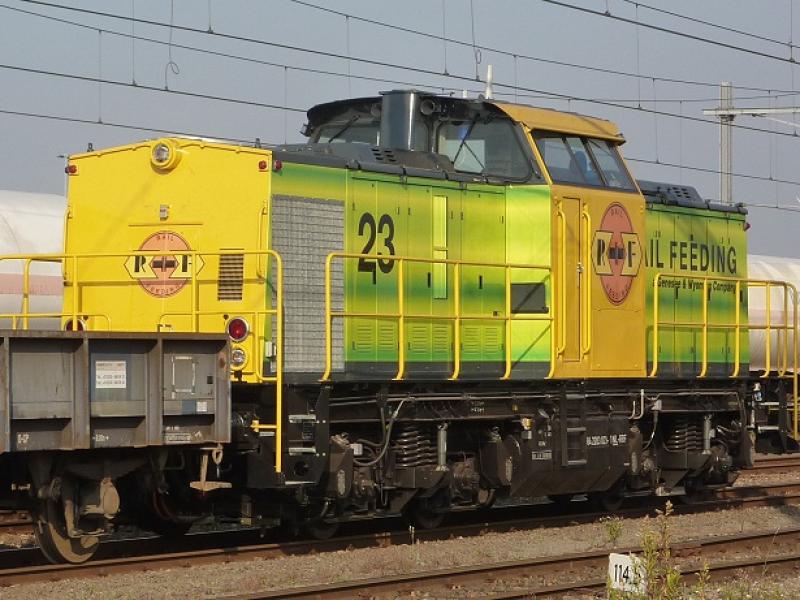

Zilver(alu), grijs, groen... ?? Op de foto van Albert, RRF23, lijkt het alu kleurig te zijn?

@Albert,
dat viel mij ook op, helaas te laat.
Het model staat namelijk al voor 90% in de verf, moet alleen nog enkele kleine details verven.
Wie weet als ik ooit een volgend model bouw, dan gaan we dit ook maar onder handen nemen, even als de cabine ramen, die wijken ook af kwam ik achter.
Maar ach, me er aan storen doe ik (nog?) niet dus laat ik dat maar zo.

@Stefan
Volgens mij zijn de in NL actief zijnde V100'en van Spitzke ook te maken met deze 3D kap.
Als ik de loks zo even snel beken heb.


Even passen by Romar Keijser, on Flickr

Romar

[Chris Westerduin]

Volgens mij moet het rooster gewoon alu grijs zijn zoals op de RRF 23 te zien is. Er achter zitten lamelen die ook grijs zijn dus dat valt niet op dan!
Ben wel heel benieuwd waar de kap vandaan komt. Nu nog een goeie tank vinden en de loc wordt helemaal goed.
Jammer dat er nog steeds geen merk is die wat met deze V100 verise doet...

[Mitchell]

ik vind het er geweldig uitzien Romar! ga zo door

[Railhopper]

ziet er inderdaad goed uit  ,

en het is jammer dat er inderdaad geen fabrikant is die dit model wil maken

[Albert Bas]

@Chris, ik ben ook benieuwd naar de kap.
Wat de tank betreft, de Roco lok heeft losse leidingen op de tank, deze zijn verwijderbaar, blijven alleen 3 gaatjes over die dichtgemaakt moeten worden.
groet, Albert.

[Lokpaint]

Hoi

Het wordt al echt wat

De kap heb ik een tijd geleden gekocht bij shapeways ( Mitchell) .
Er zat mij teveel werk aan en toen heeft Romar hem overgenomen.

Bart
