Auteur Topic: PlanE Artitec verlichting inbouwen  (gelezen 5075 keer)

ruudns

  • Offline Offline
  • Berichten: 6348
  • ***
PlanE Artitec verlichting inbouwen
« Gepost op: 27 December 2011, 01:21:52 »
Vandaag maar eens verder gegaan met het inbouwen van ledstrips in de PlanE's van Artitec.
Benodigdheden: ledstrip 230mm (van http://www.hufing-tronic.de/), 2x smd led 0603 rood, weerstandje van ca 1k, 2x sleper van Digirails.
Eerst halen we het dak van de plan E en trekken we de wielstellen er voorzichtig onderuit.
De Digirails passen uitstekend, als of ze er voor gemaakt zijn, onder de wielstellen. Wel monteer ik de slepers op een andere manier. Dit heeft enige voorbewerking nodig.

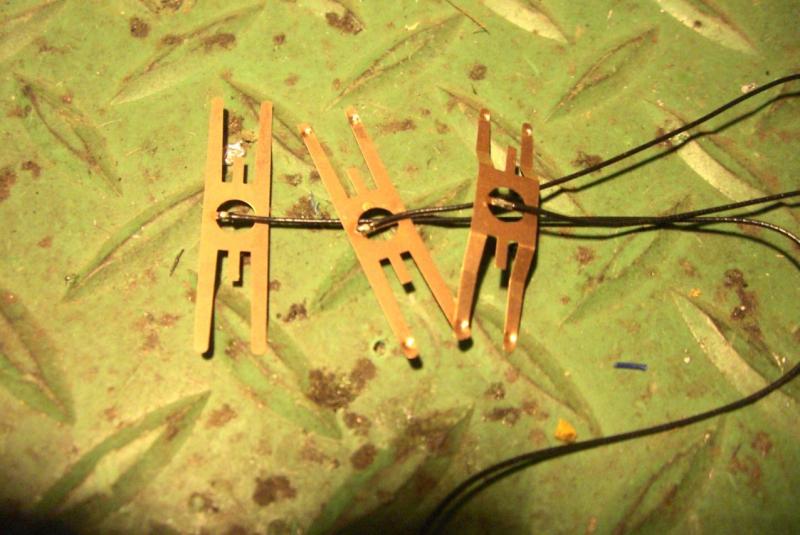

Hier zie je de onbewerkte en bewerkte slepers:


Eerst tik ik contactpunten in de uiteinden van de slepers op ca 3mm van de uiteinden. Vervolgens worden de slepers gebogen met een vlakbektangetje.

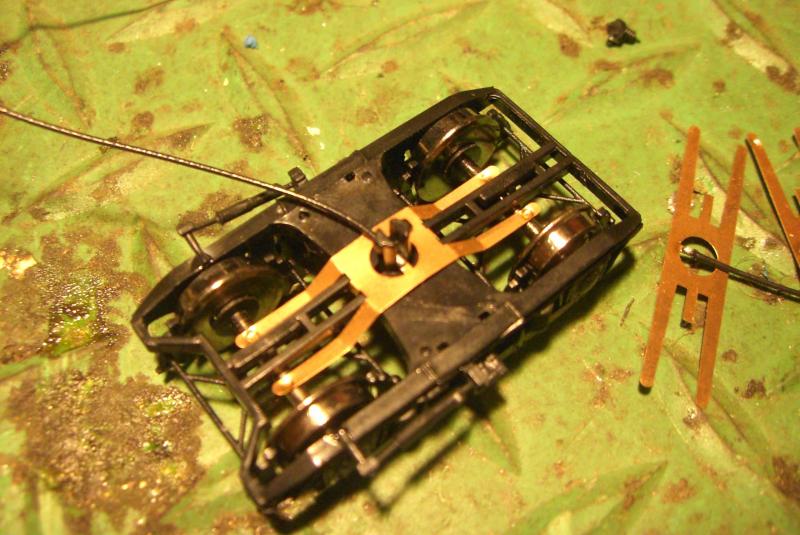

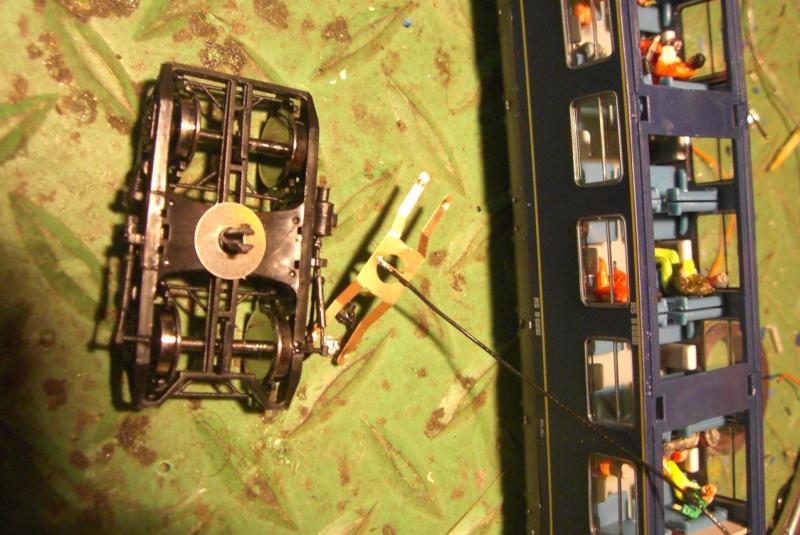

Van de wielstellen worden de ringen verwijderd. De sleper wordt om de centrale bevestiging gedrukt, zodat de aansluitdraad rechtop door de pen omhoog steekt. De middenstukken van de sleper worden om de wielstellen gebogen.



Zorg er voor dat de soldering van de draad in het midden zit. Indien nodig, deze iets verplaatsen.

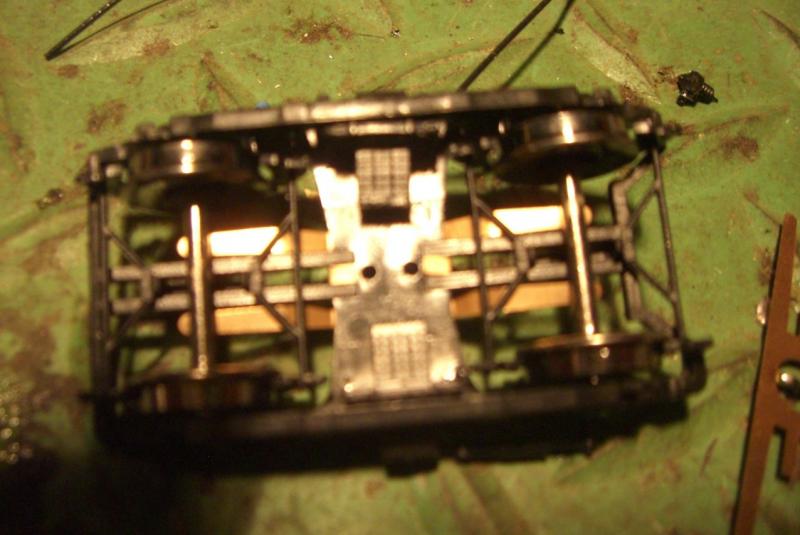

De onderkant ziet er dan zo uit, door de contactpunten op de slepers loopt het super licht.



In beide onderstellen moest één as worden gedraaid zodat de isolatie in de wielen aan de goede kant komt. De onderstellen kunnen nu terug gezet worden. De draad is lekker stug en kan netjes haaks over de bodem langs de tussendeuren omhoog worden gebogen. Je ziet er dan niet van.

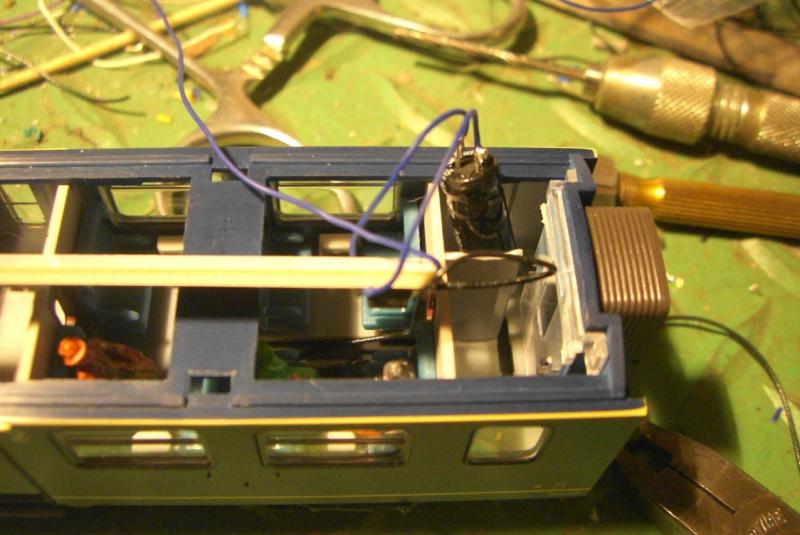

Eén aansluitdraad wordt aan de gelijkrichtbrug van de ledstrip gesoldeerd. De andere wordt aan de reeds aanwezige draad gesoldeerd die we aan de bovenkant over de ledstrip vast plakken met een paar stukjes cellotape. Tevens wordt een 220uF elco aan de gelijkrichtbrug (plus aan + en min aan -) gesoldeerd. De elco dumpen we in het toilet.

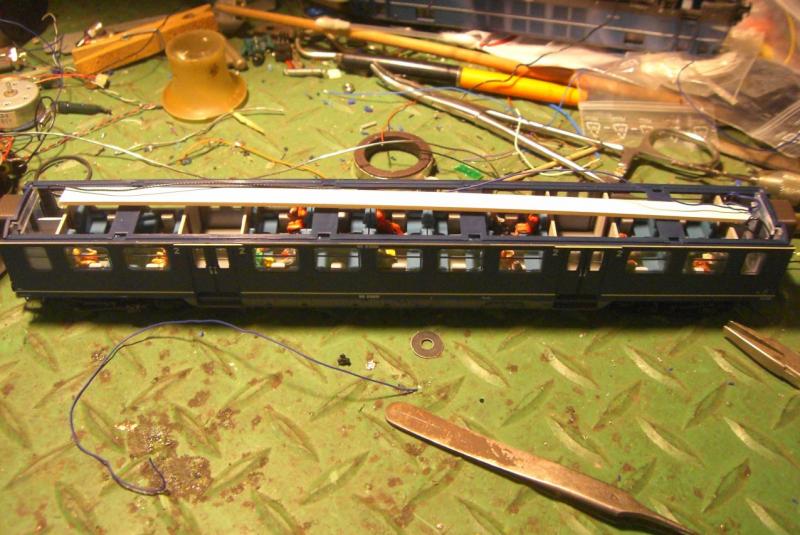

Preisers er in en de ledstrip met een paar druppels Kristal Klear vastzetten.

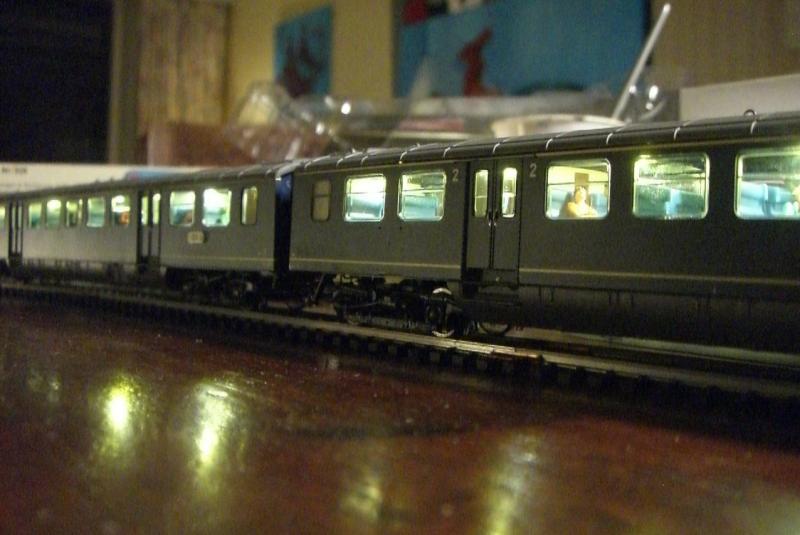

Bij de laatste wagon worden aan het andere uiteinde de twee rode 0603 leds in serie met een weerstandje van 1k gesoldeed aan de vrije eilandjes van de strip. Let ook hier ff op de plus en min kant van de strip. De leds worden met een druppel Kristal Klear op de sluitlicht geleider gelijmd en na het drogen met een kleine kwast zwart geverfd tegen doorslag naar binnen. Daken er op en dan is dit het resultaat van een middagje prutsen.

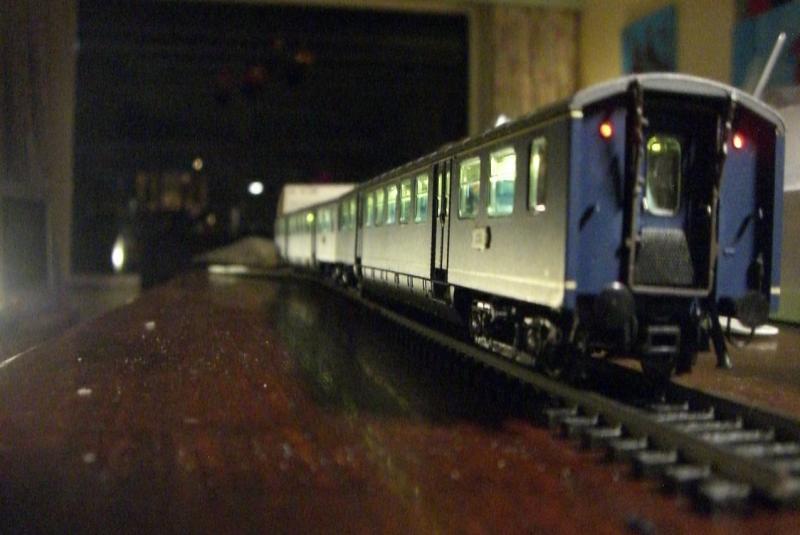

En de sluitlichten, met ingevouwen (korte) balg.


Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (https://forum.beneluxspoor.net/index.php?topic=67158.0).

HaHoHo

  • Offline Offline
  • Berichten: 407
    • Model-werkplaats 'Pegasus'
Re:PlanE Artitec verlichting inbouwen
« Reactie #1 Gepost op: 19 July 2012, 23:16:22 »
Hallo Ruud,

ziet er goed uit; goed verslag ook. Nodigt uit om ook te gaan doen!

Heb je de warmwitte LED-strips gekocht? Heb je die kleur gecheckt met de uitstraling van de verlichting zoals dat bij de echte planE's was?

Groetjes,

Hans.
HansHobbyHoek is niet meer; leve 'model-Werkplaats-Pegasus'!

ruudns

  • Offline Offline
  • Berichten: 6348
  • ***
Re:PlanE Artitec verlichting inbouwen
« Reactie #2 Gepost op: 20 July 2012, 10:05:27 »
Ja, de warmwitte gebruikt. Niet gechecked, maar volgens mij wel goed. Die van Digirails voor planE zijn volgens mij ook warmwit.
« Laatst bewerkt op: 20 July 2012, 10:12:40 door ruudns. Reden: Niet gechecked, maar..... »
Ho, NS periode III tot V. Artitec, Roco, Hamo, FM, Piko, Rivarossi en Liliput.
Verwerken van NS H0 modellen in de NSinmodel treinenlijst (https://forum.beneluxspoor.net/index.php?topic=67158.0).

sneek

  • Offline Offline
  • Berichten: 3865
  • Modelleisenbahner mit Volldampf
Re:PlanE Artitec verlichting inbouwen
« Reactie #3 Gepost op: 20 July 2012, 10:41:48 »
 (y) Dat ziet er heel fraai uit Ruud, ook de manier waarop je de stroomafnemers hebt aangebracht.
Plan E was voorzien van TL-verlichting en dat kleur-effect wordt met deze strips prachtig benaderd.

grtz,
Wim
Deutsche Bundesbahn epoche 3 is favoriet, maar ook die goeie ouwe NS vergeet ik niet!

(Be)schrijver van spoorhistorie

HaHoHo

  • Offline Offline
  • Berichten: 407
    • Model-werkplaats 'Pegasus'
Re:PlanE Artitec verlichting inbouwen
« Reactie #4 Gepost op: 21 July 2012, 10:54:14 »
Ruud en Wim: bedankt voor jullie antwoorden!

Groetjes,

Hans.
HansHobbyHoek is niet meer; leve 'model-Werkplaats-Pegasus'!

Tomasso

  • Offline Offline
  • Berichten: 6051
Re:PlanE Artitec verlichting inbouwen
« Reactie #5 Gepost op: 21 July 2012, 11:47:05 »
Mooi zeg! (y)
Spoor 0 adept

bollen neus

  • Offline Offline
  • Berichten: 4612
Re:PlanE Artitec verlichting inbouwen
« Reactie #6 Gepost op: 22 July 2012, 15:45:58 »
@ Ruud, heb je eventueel ervaring met openen van HELJAN DSB rijtuigen? Of iemand anders hier?
Indien deze vraag hier mag geplaatst worden natuurlijk?

Eric. :)
