Zoals al eerder aangekondigd een apart topic voor de bouw van de brug bij  Halte Karnemelksloot. Een mod moet hier maar even de juiste bruggen-IG tag bij zetten.

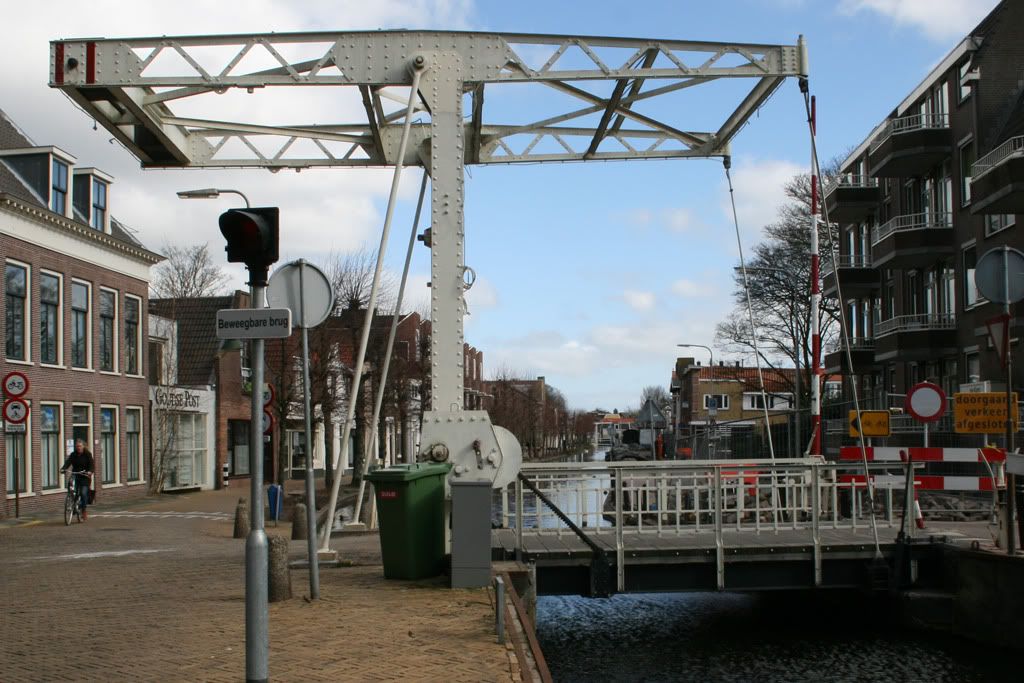

De brug bij de voormalige Karnemelksloot heet de Jan Verzwollebrug en is een klapbrug. De brug bestaat nog steeds, dat is wel een groot voordeel.
Er zijn in de tijd wel wat aanpassingen gedaan. Mijn brug wordt zo veel mogelijk de oude brug, maar voor de klinknagels heb ik de nieuwe versie met iets minder klinknagels dan de oude aangehouden omdat in model beter te maken is.



Ik ga het bruggetje beweegbaar namaken. Van het bedrijf die de brug een aantal jaren geleden heeft gerestaureerd heb ik een aantal goede tekeningen in pdf formaat ontvangen waarmee ik aan de slag ben gegaan. Ik heb de eerste onderdelen nu zelf in autocad uitgetekend. Ik ben gestart met de balans omdat dit een van moeilijkste onderdelen is met veel fragiele stukken en klinknagels. Als dat onderdeel goed lukt zal de rest ook wel goedkomen.

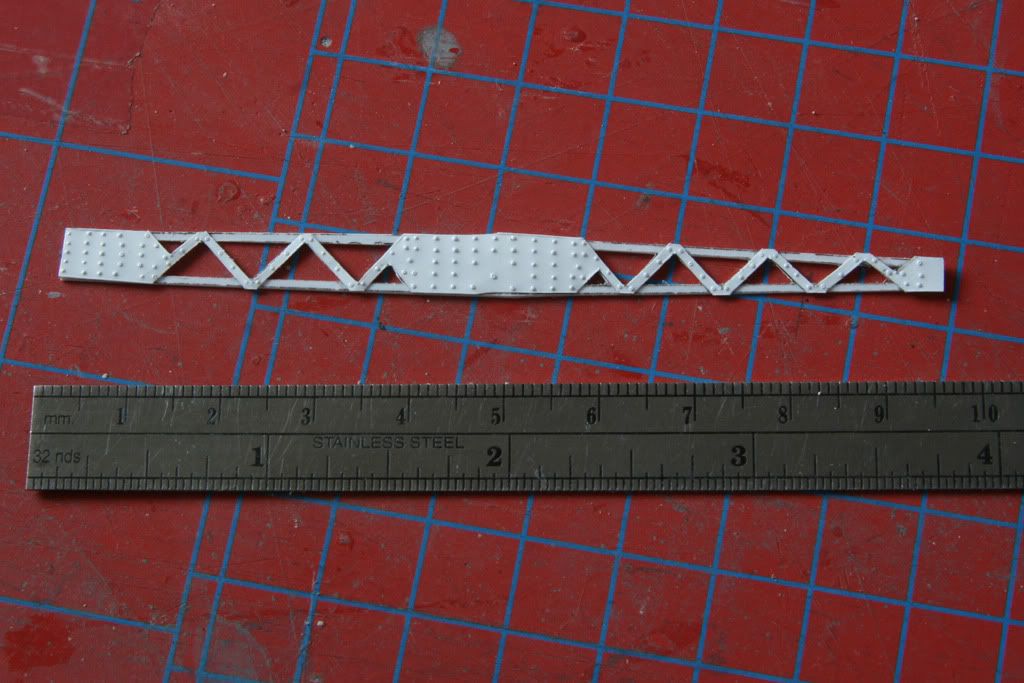

De eerste twee onderdelen voor de balans zijn gemaakt en verlijmd. De twee delen bestaan uit 0.13 mm styreen (het deel met de klinknagels) en 0.25 mm styreen, het deel wat er achter zit.
Voor deze delen heb ik de tekening uit autocad geprint (laserprinter) en overgezet naar het styreen met wat thinner. De onderdelen zijn verlijmd met secondelijm omdat ik bang ben dat plasticlijm te veel van het 0.13mm styreen op zou lossen.



Aan de achterkant van dit onderdeel komt weer een laagje van 0.13 mm styreen met klinknagels er op. Deze moet nog even uitgetekend worden omdat het een combinatie is van de eerste twee delen.


Sander

[Jefftrack]

Zıet er al veelbelovend uit

Hoe ben je de klinknagels gemaakt

Jeffrey

[sander1985]

Dankje!

De klinknagels zijn met een klein rond vijltje ingedrukt in de achterkant van het 0,13 mm styreen. In mijn tekening teken ik voor iedere klinknagel een klein rondje, dus daarna is het gewoon ieder ronde voorzichting indrukken.

Sander

[Jeroen Water]

Kijk eens aan, weer een zelfbouwbruggetje! Gaaf hoor! Ik zal de mod's attenderen op dit draadje zodat er Bruggen-IG: in de titel komt te staan.

Veel plezier met bouwen, ik blijf je volgen!

Jeroen

[Hans van de Burgt]

@Sander,

Prachtig! Er komen steeds meer NL-bruggen. Het wordt zo langzamerhand een hele verzameling.

Grzz,

Hans

[Gert Arkema]

Terecht, wat is Nederlandser dan een brug. Meer nog dan klompen en molens....

[Beached]

Het begin ziet er al goed uit Sander

[sander1985]

@iedereen, dank voor de compimenten .

Het zal nog wel even duren voordat het af is, maar dan wordt het wel een leuk gezicht met de zelfbouwtrein op de zelfbouwbrug.

Vanavond maar eens even kijken of ik voldoende foto's heb voor het maken van de achterkant van het onderdeel dat op de foto staat.

Sander

[Jeroen Water]

Ach je hebt nog een kleine maand tot Eurospoor. dat rede je makkelijk

Jeroen

[Jefftrack]

ach ja wij moeten nog hele diorama's uit de grond stampen dus dan moet een bruggetje ook wel lukken

Ik ben erg benieuwd naar de vorderingen en met namen die met de klinknagels..... ik blijf het draadje zeker volgen.

[sander1985]

Ik zal van het volgende deel met klinknagels even een uitgebreide reportage maken zodat de werkmethode helemaal duidelijk is.

En ga er maar niet van uit dat ie met €spoor klaar is, ik ken mezelf goed genoeg om te weten dat ik dat waarschijnlijk niet ga redden.


Sander

[Hans van de Burgt]

Sander,

Misschien een gek idee...
maar wat houdt je tegen om tijdens Eurospoor gewoon te bouwen aan je brug, terwijl anderen toekijken?

Grzz,

Hans

[sander1985]

Hans,

Omdat ik dat weekend eigenlijk al vol zit gaat dat helaas niet werken, de bewuste methode zal zeer waarschijnlijk wel door mij gedemonstreerd worden op de modelspoordagen in Rijswijk in december. Dan is het bruggetje hopelijk al wel klaar maar dan heb ik nog genoeg andere onderwerpen (o.a. rijtuigjes) om mee te demonstreren.

Sander

[sander1985]

En bij deze meteen maar even de beloofde toelichting op mijn werkwijze. Voor stukken met klinknagels werkt het met 0,13 mm en 0,25 mm styreen, voor het overzetten van andere tekeningen waar geen klinknagels ingedrukt hoeven te worden werkt het voor alle diktes styreen.

In een aantal foto's met toelichtende tekst moet het wel duidelijk worden volgens mij. Als er vragen zijn dan hoor ik het wel weer.

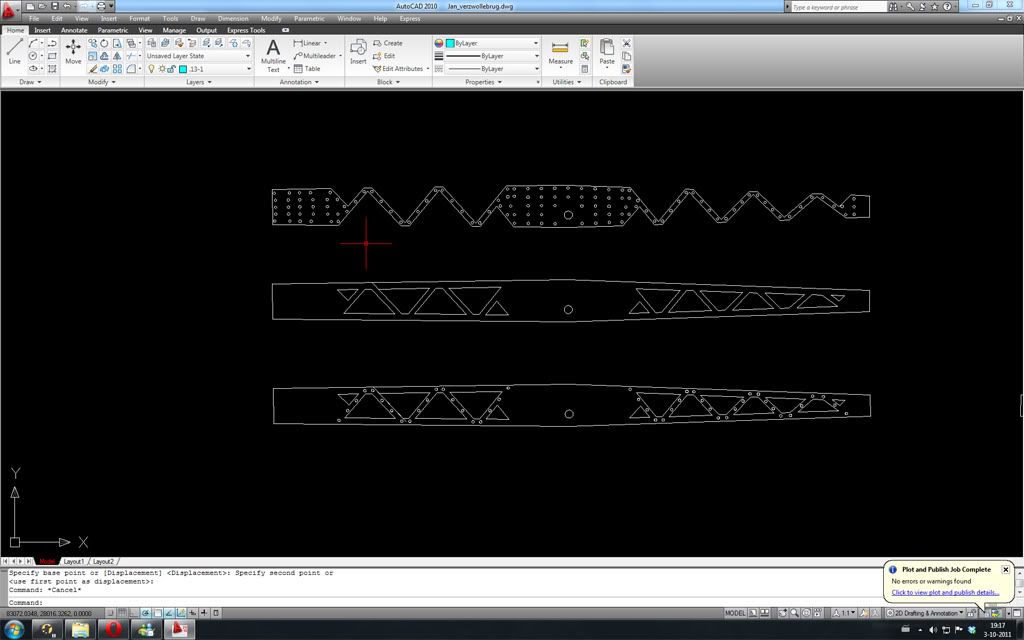

We beginnen met een stukje Autocad, hierin teken ik de onderdelen uit die ik wil maken. Hier van onder naar boven eerst de twee onderdelen die al op de eerste bouwfoto te zien waren. Het derde onderdeel is wat ik nu ga maken en is een samenvoeging van de twee eerdere onderdelen. Ik heb aan de hand van de foto's bepaald waar op dit onderdeel wel en geen klinknagels komen. Ik ga natuurlijk geen klinknagels drukken op plekken waar later nog een plaat met klinknagels overheen komt.

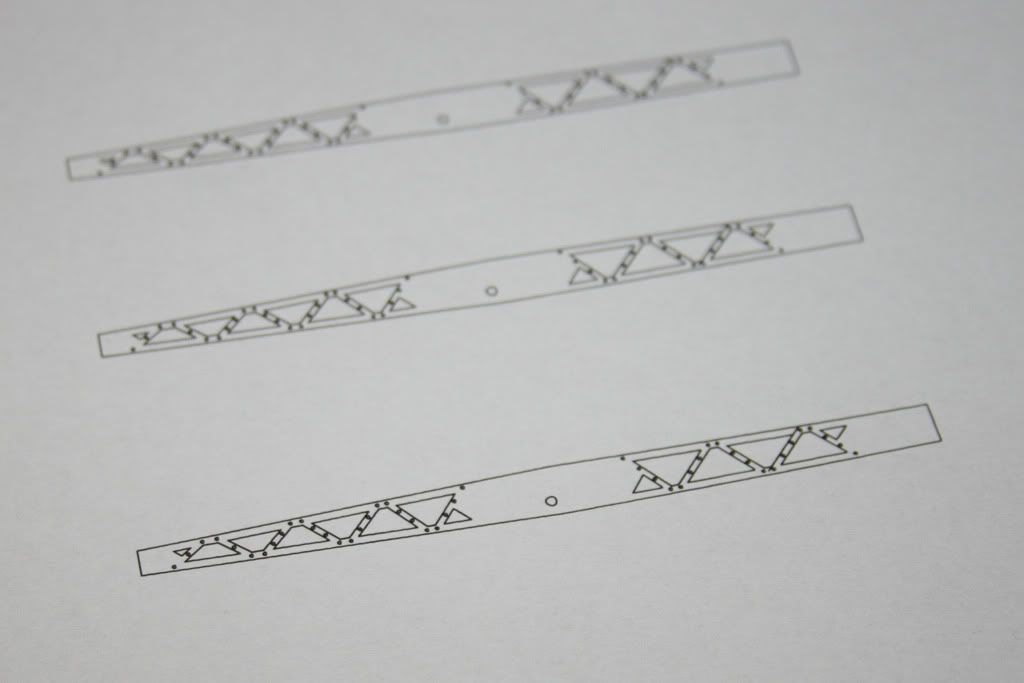

Het onderdeel geprint op papier met een laserprinter, met een inktjet gaat dit niet lukken helaas. Meestal print ik het onderdeel een aantal keer omdat er bij het overzetten naar styreen, het klinknageldrukken en uitsnijden van het onderdeel natuurlijk nog van alles mis kan gaan. Waar je goed op moet letten is het wel of niet spiegelen van de onderdelen. Waar je rekening mee moet houden is welke kant van het object wat je wil maken voorzien wordt van de tekening. In dit geval is dit de achterkant omdat we de klinknagels er doorheen gaan drukken (bij delen waar je alleen hoeft te snijden kan je de tekening ook op de voorkant zetten). Bij een object wat je van achteren gaat maken moet je een niet gespiegeld origineel gebruiken. Bij het overzetten van papier naar styreen wordt het een spiegelbeeld van je orgineel maar doordat je aan de achterkant zit is de voorkant weer je origineel. Het is even lastig, maar je leert het vanzelf.

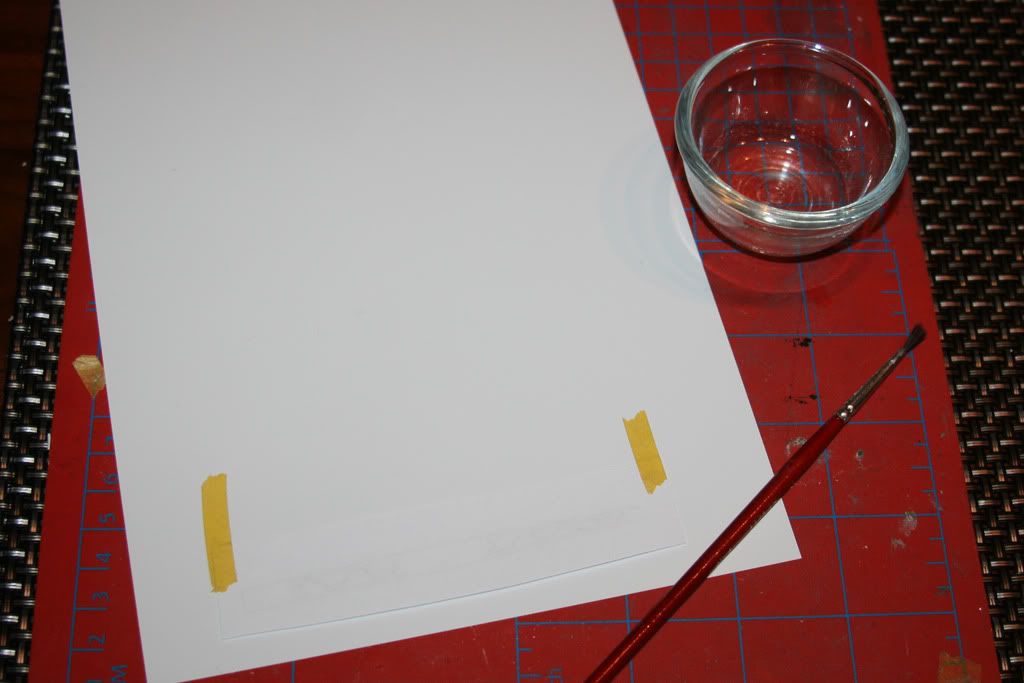

Tijd voor het overzetten naar styreen, het papier is met de geprinte kant naar beneden vastgezet met twee stukjes tape. Verder benodigd een schaaltje thinner (let op dat sommige plastic bakjes wegsmelten door thinner) en een kwastje.

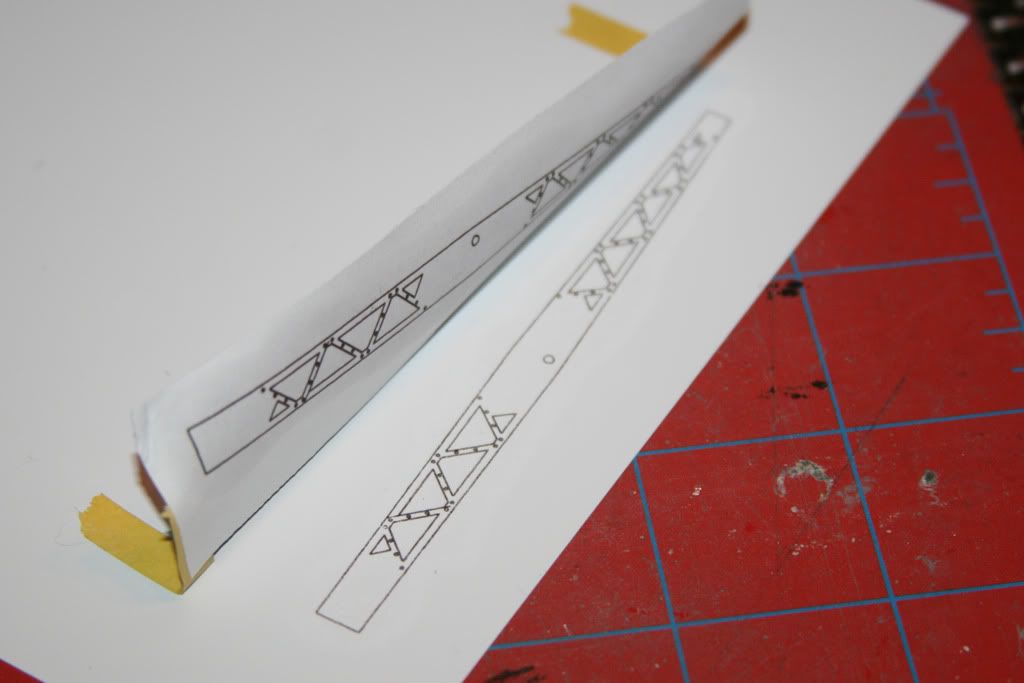

Van bovenaf het papier goed bevochtigen met thinner. De afbeelding wordt nu ook zichtbaar door het natte papier. Even voorzichtig met je vinger 1 keer over het papier om het aan te drukken en dan eraf trekken. Als het goed is heb je nu een perfecte tekening op je styreen staan.

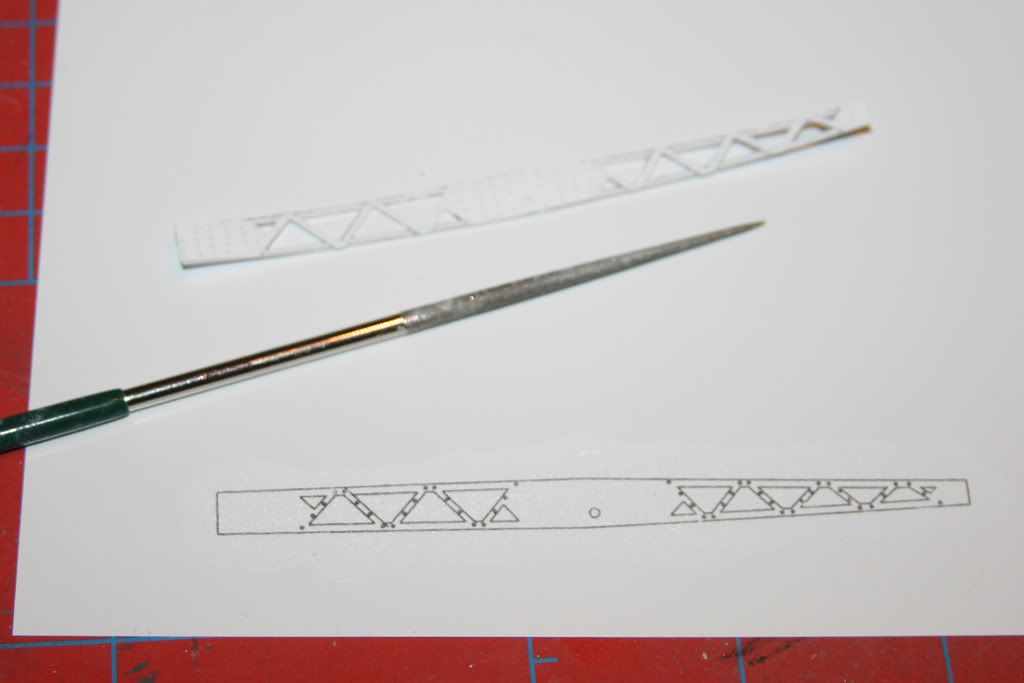

De tekening staat op het styreen, tijd voor het prikgereedschap. In mijn geval een klein rond vijltje maar er zijn meer puntige dingen bruikbaar (gewoon even uitproberen).

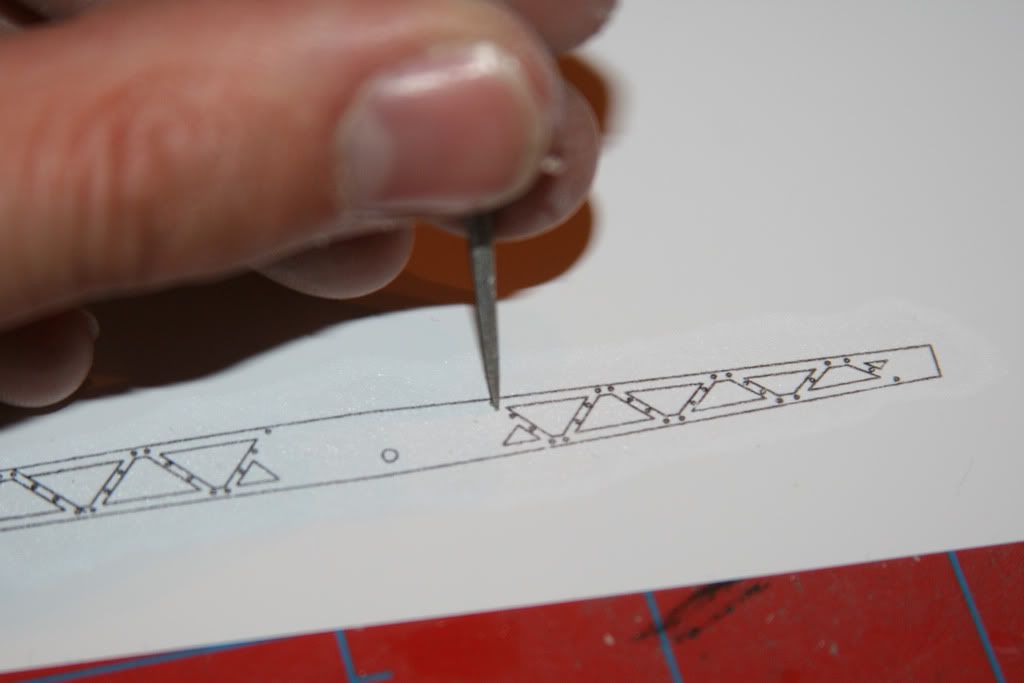

Het prikken in actie, het vijltje in het rondje plaatsen en voorzichtig drukken. Het vraagt enige oefening om de juiste druk te vinden om ze allemaal netjes en ongeveer gelijk te krijgen, maar ik had dat snel in de vingers.

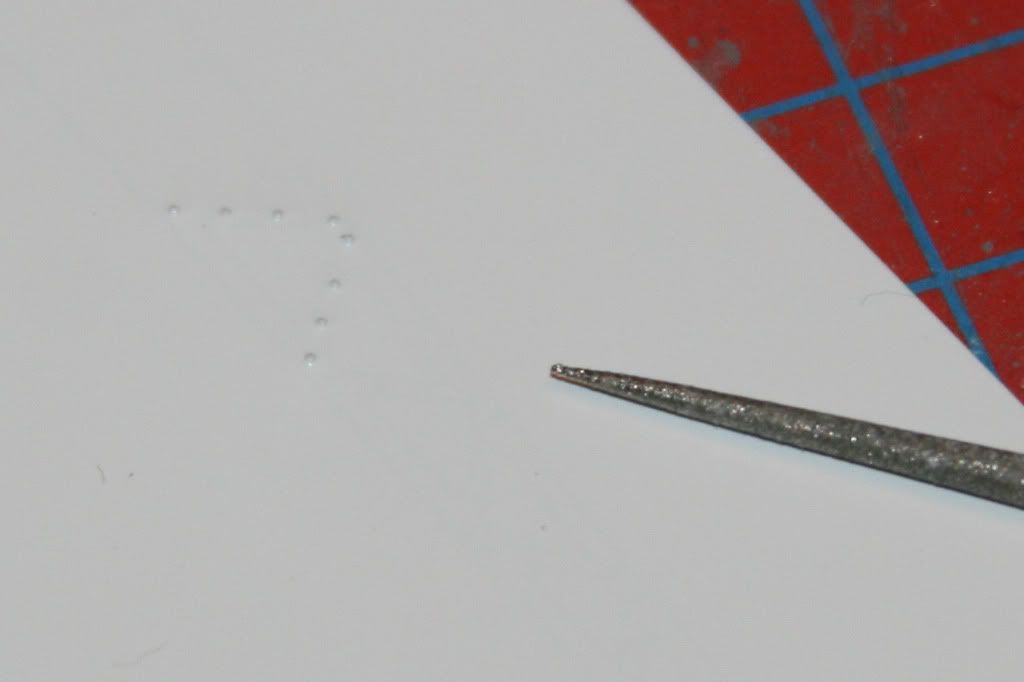

En het resultaat van een aantal puntjes doorprikken.


Wat er verder nog te melden is over deze methode is dat autocad niet perse nodig is. Je kan natuurlijk ook van een gekopieerde tekening uit een boek werken. Of eerst met de hand wat uitwerken en dat scannen. Voordeel is dat je daarna veel onderdelen identiek kan maken doordat ze allemaal dezelfde basis hebben. Ik gebruik deze methode heel veel omdat het veel handtekenwerk scheelt en de precisie zeker ten goede komt.


Sander
