Decoder inbouwen in ROCO 2200

[Harrie Denessen]

Hallo,

Dit is niet de eerste keer dat ik een analoge lok ombouw naar digitaal. Maar nu heb ik toch een probleem met het inbouwen van een ESU Lokpilot 4 in een "oude" analoge ROCO 2200.

Ik heb zoals het behoort de condensator, spoelen en diodes voor de verlichting verwijderd. Op de print is de motor gescheiden van de rest en de decoder zou dus goed aangesloten kunnen worden.

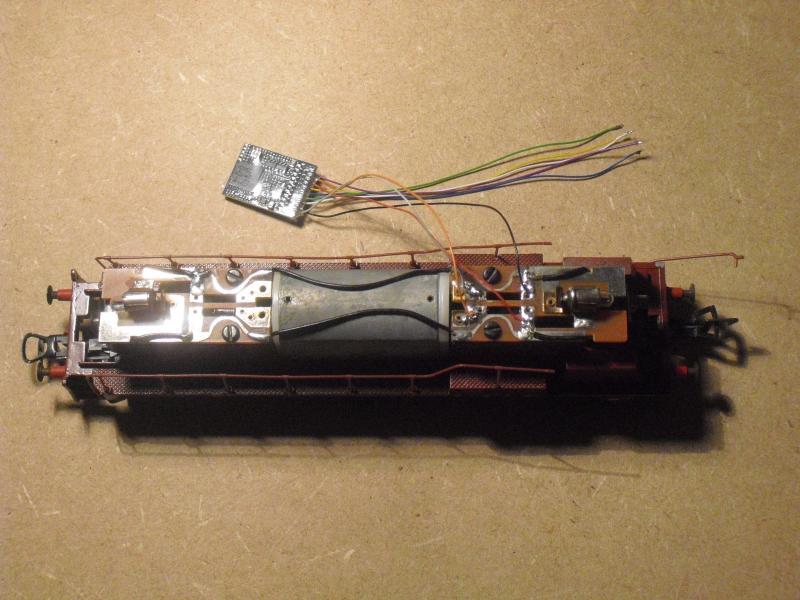

Decoder voeding (Zwart en Rood) en motor aansluiting (Grijs en Oranje) aangesloten (Zie foto). Dus als eerste de lok testen en op de baan gezet. Nu komt het probleem. De lok stotterd eerst als een gek in beide rij-richtingen en stopt daarna als gevolg van kortsluiting.

Ik heb de decoder weer losgemaakt van de lok en nu veroorzaakt hij geen kortsluiting. Indien ik alleen zwart en rood (decoder voeding) weer aansluit krijg ik weer kortsluiting. De rest van de decoderkabels zijn geïsoleerd en maken nergens verbinding mee.

Ik heb nu het vermoeden dat mijn nieuwe decoder defect is of defect geraakt is. Maar wat kan hier de oorzaak van zijn?



m.vr.gr.

Harrie

[Karst Drenth]

Hoi,

Ik heb toevallig gisteren ook zo'n loc onder handen gehad.

Daar was het slecht contact tussen de 'blikjes' op de printplaat en de motoraansluitingen.

Eenvoudig blikjes afgeknipt en draadjes direct aan de motor gesoldeerd. Probleem over

Overigens moet je rood en zwart en oranje en grijs even omwisselen ( Rood is Rechts )

Let ook even op, of je geen sluiting tussen de motor aansluitingen en de vlak daarnaast lopende spoortjes hebt.

Verder heb je volgens mij de massa van de lampjes nog niet gescheiden van de railspanning...

Grtzz en suc6,

Karst

[Harrie Denessen]

Hallo,

Ik heb de motor zelfs helemaal losgekoppeld "van de blikjes" en nog krijg ik kortsluiting. Rood nu rechts en zwart links aangesloten zoals het hoort. Was eerst verkeerd maar dat kan niet leiden tot sluiting. Alles gecontroleerd en nergens sluiting te vinden. Ook niet naast de langslopende spoortjes. De massa van de lampjes heb ik gescheiden en zijn nog niet aangesloten. Dus daar kan geen sluiting plaatsvinden.

Indien ik echter de decoder helemaal loskoppel heb ik geen sluiting waardoor ik toch van mening ben dat er sluiting in de decoder zit. Is dit mogelijk?

m.vr.gr.

Harrie

[henk]

Ja, kijk eens goed naar de soldeereilandjes van de draadjes.

[Matheus 18]

Zomaar een vraagje?.

Is het nodig om de massa naar de lampjes te onderbreken?
Bij 3 van mijn naar digitaal omgebouwde loc's gebruik ik nog steeds de massa naar de lampjes, scheelt het aansluiten van de blauwe draad, die je dan nog eens moet aftakken ook.
Verder nog een kleine vraag.
Zie dat de diodes verwijderd zijn, maar in de meeste schema's moet je deze door een gewoon draadje vervangen, of is dat bij deze loc niet van toepassing.

Dat stotteren en in kortsluiting gaan heb ik ook eens gehad.
Oplossing was de contacten van de loc goed kuisen en sporen reinigen, alle problemen weg, de decoder schakelde niet meer op beveiliging.

Mvg. Matheus.

[Harrie Denessen]

Hallo Matheus,

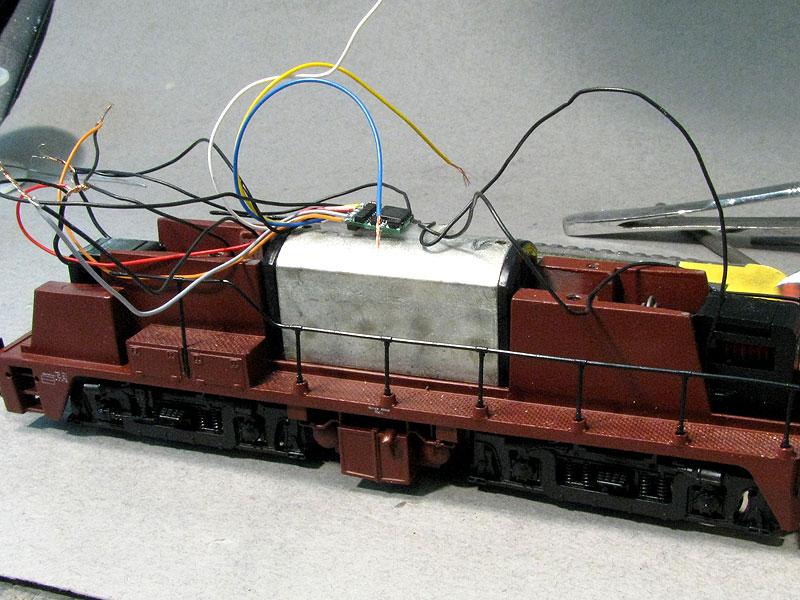

Het plaatsen van een draadje i.p.v. de diodes is volgens mij nooit nodig. Kan alleen nuttig zijn indien je dan beter bij een ander soldeereilandje kunt komen. En ja, ik heb ook altijd de bestaande massa voor de lampjes met succes gebruikt om de blauwe draad te omzeilen. Zie schema's op deze pagina.

Ik ga eens proberen alles goed schoon te maken. Het is natuurlijk goed mogelijk dat de decoder op beveiliging gaat.

m.vr.gr.

Harrie

[Sander]

Harrie,

multimeter pakken en meten.
Snelste manier om te ontdekken waar een sluiting zit.

mvg,
 Sander

[Harrie Denessen]

Hallo Sander,

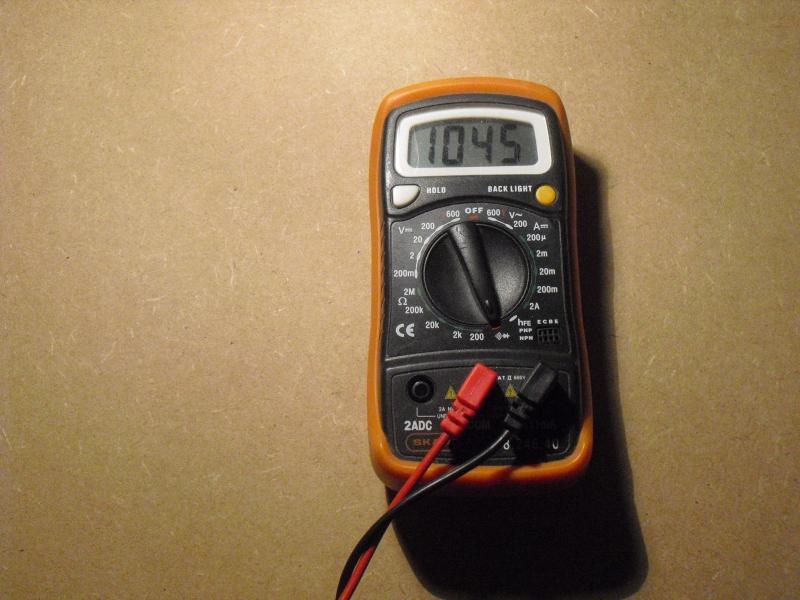

Multimeter gepakt en nergens sluiting kunnen meten op de lok. Ik heb de zwarte en rode aansluiting van de decoder gemeten en de meter geeft een waarde van rond de 1000 (weet hier de eenheid niet van) terwijl dit in mijn ogen niet mag.

Zonder sluiting geeft de meter waarde 1 en met sluiting geeft de meter waarde 0 een een geluidssignaal.



m.vr.gr.

Harrie

[Sander]

Harrie,

niet om je te bekritiseren maar even een gewetensvraag:

Ik heb de zwarte en rode aansluiting van de decoder gemeten en de meter geeft een waarde van rond de 1000 (weet hier de eenheid niet van) terwijl dit in mijn ogen niet mag.

Waarom zou het volgens jou niet mogen? Wat is je referentie, vergelijking enz?

mvg,
 Sander

[Harrie Denessen]

Hoi Sander,

Ik heb een andere decoder ook gemeten en daar blijft de waarde gewoon op 1 staan. D.w.z. dat er dus géén sluiting is. Lijkt mij ook normaal. Bij de ESU 4.0 meet ik wel een waarde, wat ik dus vreemd vind. Ik meet nergens anders een sluiting behalve die waarde die ik bij de decoder meet.

m.vr.gr.


Harrie

[henk]

Ja, kijk eens goed naar de soldeereilandjes van de draadjes.

Daarmee bedoelde ik de soldeereilandjes op de decoder. Bij de LP3 waren er exemplaren met sluiting tussen die soldeereilandjes.

Test de decoder anders even. Rood en zwart naar de centrale, lampje op grijs en oranje aansluiten.

[Harrie Denessen]

Hallo Henk,

Ik heb even een simpele test gedaan. De rode en zwarte draad van de decoder heb ik op de rails aangesloten. Dit veroorzaakt meteen een kortsluiting.

Conclusie: Decoder defect.

Ik zal hiermee terug naar de winkel gaan.

m.vr.gr.

Harrie

[JaJo]

Ben zelf ook begonnen met het digitaliseren van mijn 2200. Ik heb de oude printplaatjes verwijderd en alles direct aangesloten op de decoder. Ik heb wel de motor er "even" uitgehaald en van een druppeltje olie voorzien omdat die bij lage toeren erg zwaar liep. Tijdens het proefrijden werkt alles naar behoren. Voor verlichting ga ik een setje van Digirails gebruiken.

Groet Jaap

[Henk Veenstra]

Dag Harrie,

Ik heb toch een stuk of 5 oude 2200 van Roco digitaal omgebouwd.
Nooit een probleem mee  gehad met digitaal ombouwen van deze loks.
Helaas toen geen foto's van gemaakt.Heb de printjes eerst ook helemaal kaal gemaakt
weet ik nog wel.Heb er ook gelijk nwe mashima motoren ingezet.
Loopt uitstekend nu.Verder kan ik je helaas niet helpen.

mvg Henk

[Albert Bas]

Harrie,

Alles in jouw verhaal wijst op vervuilde motor.
Verwijder de koolborstels, vernieuw ze eventueel.
Maak de collector (de koperen blokjes op de as waar de borstels tegen drukken) goed schoon.

De lok maakt nl kortsluiting over de collector door de oude koolstof en vet combinatie, analoog loopt de lok dan gewoon maar digitaal slecht.

Ik heb er 3 omgebouwd en ze lopen nu perfect maar ik heb hetzelfde gehad met een lok.
Succes, Albert.
