Baangedeelte met aparte booster, geen detectie, wél diodeschakeling?

[Klaas Zondervan]

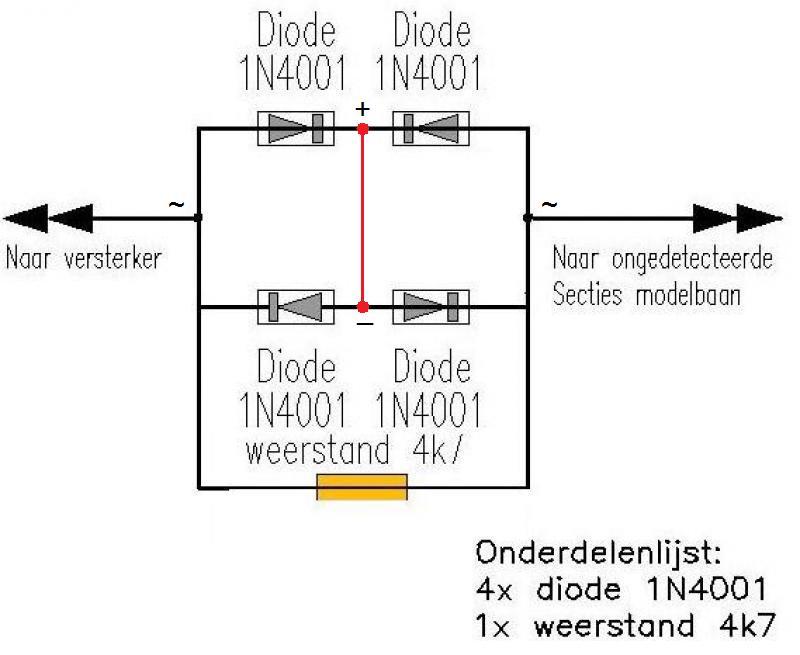

Ik heb het plaatje even aangepast tot een brugschakeling.
Vergeleken met het originele plaatje staan de twee rechter diodes andersom. Daarom moet er een verbinding tussen de plus- en de min-poot om het te laten werken.
De weerstand soldeer je gewoon parallel aan de brug, dus tussen de ~ aansluitingen.


https://images.beneluxspoor.net/bnls/E10_05_01_01brug.jpg

[Sanderr]

En de draadjes sluit je dan zeg maar op de poten van de weerstand aan?

[Klaas Zondervan]

Ja, of op de ~poten van de bruggelijkrichter. Want dat is hetzelfde.
Ik heb het idee dat je heel veel moeite hebt om je vanuit het schema een voorstelling te maken hoe het er in het echt uit komt te zien.
Ik kan het in detail voor je uittekenen, als je daarmee geholpen bent.

[Sanderr]

Nee, nu snap ik het wel. Bedankt voor de hulp iedereen.

[Sanderr]

Hoeveel Watt belastbaarheid moet de weerstand kunnen hebben?

[Karst Drenth]

Hoi,

Vermogen in Watt is U*I

U = 1.2 Volt, I = 1.2 / 4k7 = 0.25mA ==> 0.25 * 1.2 = 0.3 mWatt.

Dus elke weerstand die je kunt vinden in een electronica winkel is prima. B.v. 1/4^e of 1/8^e Watt is standaard te verkrijgen.

Grtzz,

Karst

[Sanderr]

Hoi,

Moet het een koolfilmweerstand zijn of een metaalfilmweerstand?

Sander

[Karst Drenth]

Maakt niet uit

Grtzz,

Karst

[Sanderr]

Hallo,

Verslagje toegevoegd op de site over het verbinden / aansluiten van gelijkrichters voor on- en gedetecteerde stukken op je baan.



gr. Harrie

_{([Edit] Deze methode is naar een idee van Wim Ros)}

Hallo,

Ik wilde dit gaan doen, maar toen kwam ik erachter dat de site niet meer online is. Kan iemand mij vertellen hoe ik de + en - pool op elkaar kan aansluiten? Kan dat met een draadje ertussen of moeten de poten echt gebogen en aan elkaar gesoldeerd worden?

Sander

[Klaas Zondervan]

Maakt niet uit, wat je het makkelijkst vindt.
Als ze maar elektrisch aan elkaar komen.

[on2tracks]

Hi,

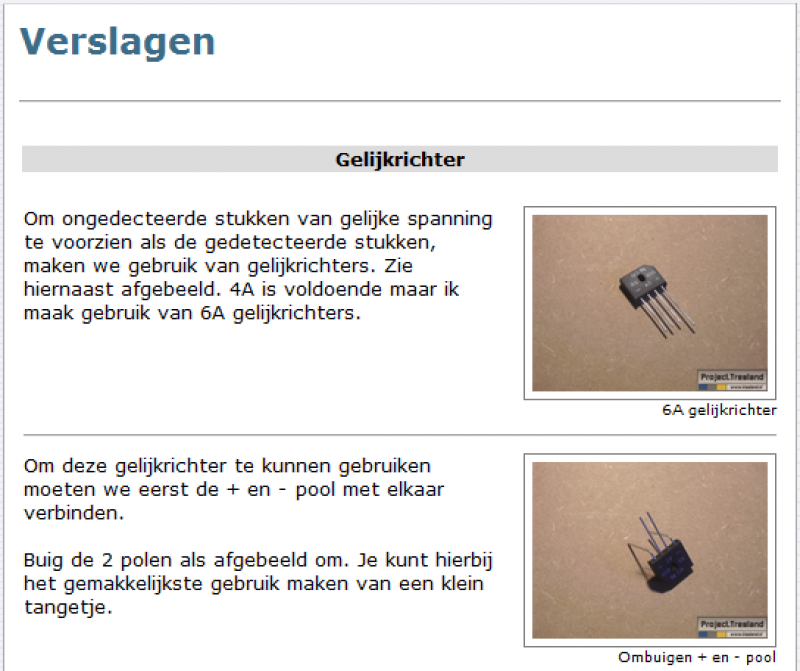

Dit vond ik in mijn favorieten.



Groetjes
Gortzak
