ringleiding diode bij S88 Module

[eric10nl]

Ik heb nu één S88 module in gebruik met één diode voor de niet gedetecteerde stukken spoor (lees wisselstraten).

Ik wil graag in mijn station meerdere stukken niet gedetecteerde spoor in een ringleiding aansluiten (dus achter deze diode, tot zover snap ik het nog wel.

Maar nu koop ik er een 2de S88 Module bij.
Kan ik 2de S88 Module met een eigen diode ook op die ringleiding (van S88 Module 1) aansluiten?

Eric

[Wim Ros]

Eric,

De s88 module sluit je NIET aan met een diode op de ringleiding.
Als je een s88 met ingebouwde stroomdetectie gebruikt dan sluit je deze rechtstreeks aan op de ringleiding en dus de centrale.

De delen zonder bezetmelding sluit je aan op een diode schakeling die gelijk is aan de diodeschakeling die gebruikt wordt in de stroomdetectie.

En als de diodes voldoende stroom kunnen verdragen is 1 diode schakeling genoeg voor de boosterkring.

Mvg
Wim.

[eric10nl]

Wim,

Ik tik het misschien niet echt handig, maar vindt het moeilijk uit te leggen/tikken en ben zeker geen elektro expert.

In jou tekening heb je de blauw en cyaan draad deze gaat naar de niet gedetecteerde stukken. Tot zover begrijp ik het toch goed?

Maar nu dacht ik dus om deze blauw en cyaan draad (dat is toch de diode) aan te sluiten op de ringleiding voor het rechterspoor die van mijn ib komt

Groet,
Eric

[Wim Ros]

Eric,

De blauwe en cyaan gekleurde draad komen rechtstreeks van de Intellibox af. Daar zit geen extra diode in.

Mvg
Wim.

[eric10nl]

Wim,

Dan snap ik het niet meer hoor,
waar sluit ik dan wel die extra diode aan?
Want die heb ik toch wel nodig.

groeten,
Eric

[Wim Ros]

Een diodeschakeling, sluit je aan op de sporen waar je GEEN s88 met stroomdetectie op aansluit.
En een dat is geen enkele diode, maar dat is een samenstelling van 4 diodes.

Zoals ik het je in mijn eerste bericht ook al schreef.

Gewoon zo.



Mvg
Wim.

[eric10nl]

Wim,

We bedoelen volgens mij hetzelfde alleen tik ik het misschien niet al te handig.

Als ik de naar de tekening kijk
kan ik dan de rode draad van onbewaakt (links van sectie 3)
verbinden met de rode draad van onbewaakt (rechts van sectie 1)
Dus beide achter de diode.

Krijgt elk onbewaakt stuk een eigen diode begrijp ik dat nou goed?


Eric

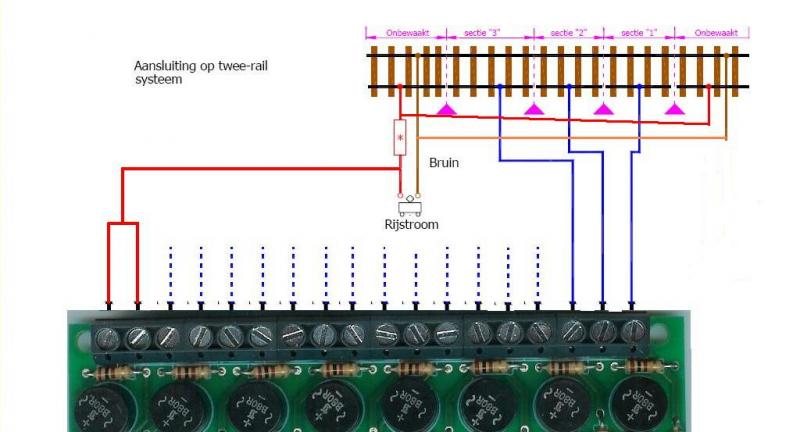

[piksov]

Je bedoelt dit:



Geen probleem!

En eigenlijk hoeft 'mijn' bruine draad niets eens als je de bovenste railstaaf niet onderbreekt!

groet,
Guus Weggemans

[eric10nl]

Hoi Guus,

Ja dat bedoel ik idd.

De rode draad wordt dan dus na de diode als een ringleiding toch aangesloten op het rechterspoor.?

En dan nu vraag 2.
Ik koop een 2de s88 module hoe sluit ik dan die rode draad op het geheel aan?


groeten,
Eric

[Wim Ros]

En eigenlijk hoeft 'mijn' bruine draad niets eens als je de bovenste railstaaf niet onderbreekt!

De bovenste railstaaf is ook helemaal niet onderbroken.

De stippellijn is een hulplijn in de tekening.

Mvg
Wim.

[eric10nl]

Hier is de bovenste railstaaf ook helemaal niet onderbroken het gaat mij dus echt alleen om de onderste railstaaf.

Eric

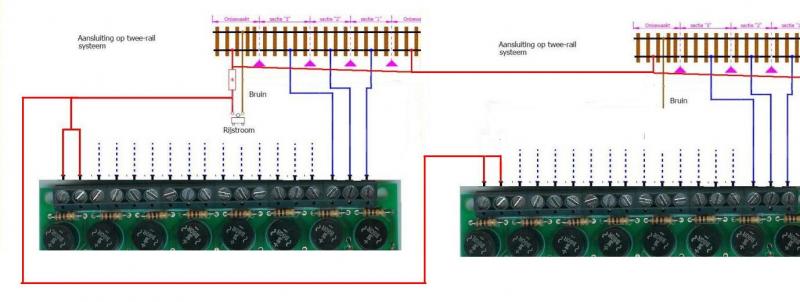

[Wim Ros]

Hoi Guus,
En dan nu vraag 2.
Ik koop een 2de s88 module hoe sluit ik dan die rode draad op het geheel aan?


groeten,
Eric

Mvg
wim

[eric10nl]

Bedankt Wim,

Dit is zo duidelijk.

groeten,
Eric

[Buffer]

Hei Erik
Nu werd het mij ook duidelijk, Ik ben mischien ook een beedtje kippig maar ik snapte er ook geen loei van.
Bedankt voor de uitlegg Wim en alle anderen
