Op dit moment ben ik bezig met de bouw van een NS 5500, deze zal worden gebouwd uit een resin kap aangevuld met styreen onderdelen, messing en anderen bouwstoffen.
Om tot een resin kap te komen moet er eerst een master van de kap komen, dit kan door deze te ontwerpen in een 3D-CAD programma waarna je het ontwerp laat 3D-printen of uit laat frezen met een CMC-frees of je bouw een handmatig een model uit wat voor materiaal dan ook.
Ik heb hier bij gekozen voor de bouw van de master uit een combinatie van styreen, pvc, hout en klei.
Waarom ik niet de master gewoon gebruik als model, tja ik wil er meerderen bouwen dus kies ik er voor om de kap prefab te maken.

Als kanttekening wil ik even mee geven dat ik de resin kapjes van de NS 5500 op dit moment nog niet ga verkopen of leveren aangezien ik met het bestuur van BNLS nog bezig ben voor een sub-forum in “van een voor gebruikers”.
Indien het bestuur van BNLS zijn goedkeuring verleend voor de verkoop en een sub-forum in “van en voor gebruikers” dan pas worden de kapjes uitgeleverd.
Graag in dit topic dan ook geen vragen aan mij of ik je een kapje wil leveren maar terzijde tijd na dat er toestemming is verleen in “van en voor gebruikers”.
Teven het verzoek om zolang er nog geen toestemming van het BNLS bestuur is deze vragen ook niet te stellen via PB, mail of mijn site.

Om terug te komen op de bouw van de NS 5500 eerst even een korte samenvatting hoe een resin kap gemaakt wordt:

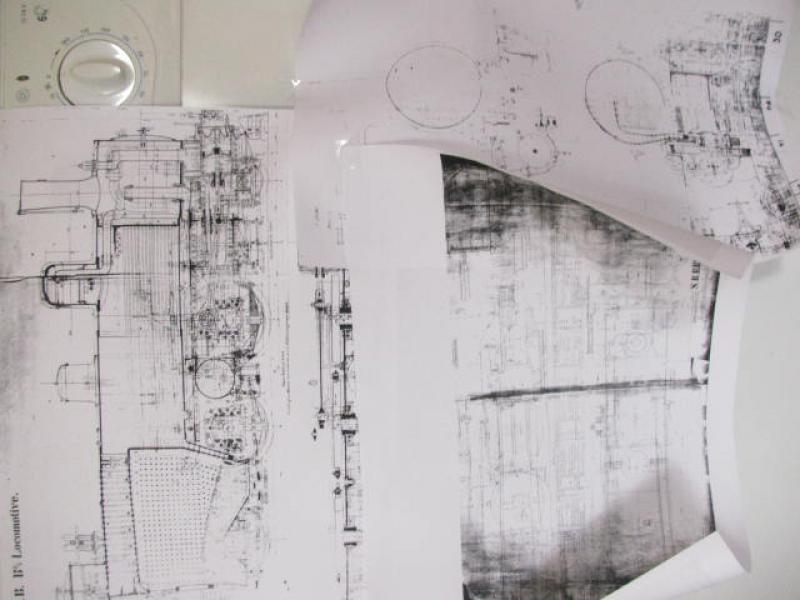

Als allereerst is er een tekening nodig van het model, deze tekeningen zijn te vinden in het Utrechts archief waar ze aan de hand van microfiches kunnen worden uit geprint.
Eenmaal thuis aangekomen met de tekeningen zijn ze nog niet op schaal en moeten ze dus verschaald worden.
Dit doe ik door op de tekening een maat te pakken en deze van feeds en inches om te rekenen in millimeters.
Door de millimeters door 87 te delen weet je dan hoe groot een bepaald deel in moet zijn.
Nu meet ik het zelfde deel op in de tekening aan de hand van millimeters en bepaal hier door het aantal procenten dat de tekening verschaald moet worden.
Ik leg de tekening thuis dan met het gemeten deel onder mijn kopieerapparaat ven verschaal dit deel.
Hierna meet ik na of dit klopt en ga hier na mee naar een kopieer-winkel om de tekening op schaal 1:8,7 op A0 en op schaal 1:87 op A4 af te laten drukken.


Aan de hand van die tekeningen bouw in een master uit styreen en anderen bouwmaterialen.
Zo is het model bijna uit styreen gemaakt maar gebruik ik voor de ketel een pvc pijpje, voor de schoorsteen wat Milliput standaard klei of plamuur (net hoe je het wil noemen) en draai ik de stoomdom van hout.


Hier na maak ik een bekisting voor de mal van styreen en giet het silicone-rubber om de master heen, wel even de ramen afplakken anders giet je heel de master in.
Als het silicone-rubber is uitgehard verwijder ik de bekisting en het plakband.
Daarna smeer ik het gegoten silicone-rubber in met los-was en plak ik giet-bomen aan de master vast.


Een nieuwe bekisting op de anderen helft van de mal en gieten maar weer.




Als het silicone-rubber is uitgehard kan de mal gelost worden.


Om een kap te maken zetten we de twee helften van de mal in elkaar en spuiten we in één van de twee giet-bomen PU-hars in met een grote injectiespuit zonder naald (je wil niet weten wat er gebeurd indien je eigen prikt met een naald er er hars achterblijft onder je huid).
De tweede giet-boom dient om het lucht te laten ontsnappen.





Als de hars is uitgehard kan de mal worden gelost.
De giet-bomen worden verwijderd, de vliezen van de gietnaden en de ramen worden uitgesneden.


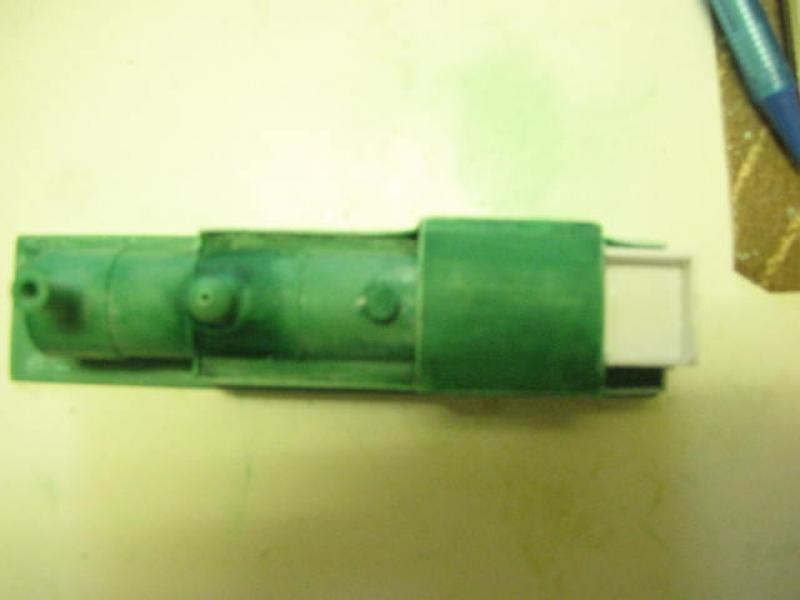

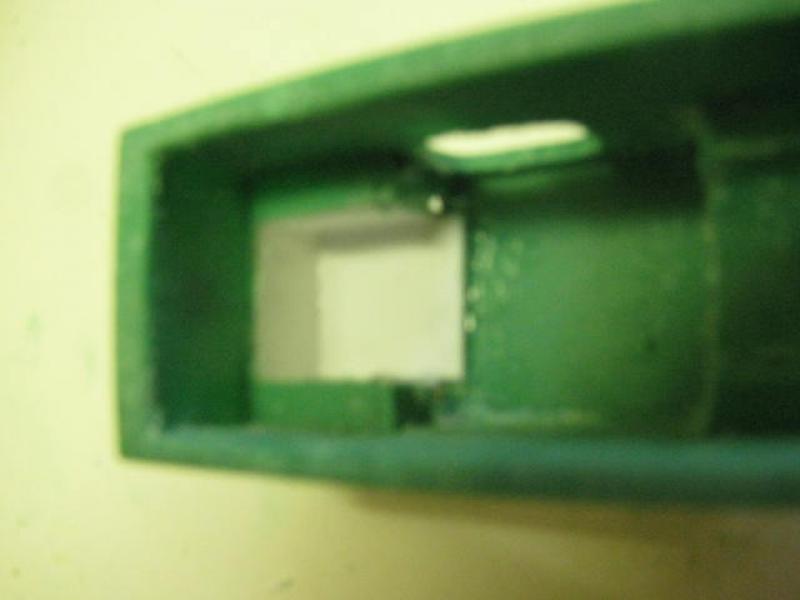

Eind product wat betreft de resin kap, wordt vervolgt.
