Roco NS 2200 + Digirails Lichtset

[RobbertJan]

Goedemorgen,


Ik heb vandaag een setje digirails printjes ingebouwd in mijn 2200
het betreft de 2201 met een nieuwe print.

Ik heb alles netjes volgens de beschrijving van digirails gedaan alleen
nu wil de verlichting niet branden wanneer de loc met de cabine voor rijdt.
Tevens branden dan de sluitlichten aan de huifzijde ook niet.

De andere kant op is geen probleem en dan werkt alles normaal.

Ook het rangeerlicht werkt naar behoren.

Ik ben door mijn kennis heen, wie o wie kan mij helpen?

Alvast bedankt!

[Steef]

Toevallig had ik precies hetzelfde bij mijn 2201 toen ik Digirails had ingebouwd. Uiteindelijk is het bij mij opgelost toen ik mijn vader opdracht gaf met een multimetertje het een en ander door te meten. Het kleine beetje stroom wat er dan gaat lopen, zorgde er blijkbaar voor dat de print wakker werd geschud, want ineens werkte het zoals het hoorde en daarna heb ik ook nooit meer last gehad.
Of dat aan de Digirails-print lag of aan de Roco-print, weet ik trouwens niet.

[RobbertJan]

Ik heb alles even doorgemeten en ben tot de conclusie gekomen
dat er geen spanning op het printje staat zodra deze wel zou
moeten gaan branden....

Overigens heb ik met een losse diode getracht een brug te slaan tussen
de blauwe draad op de decoderstekker en de gele en witte draad op de print.
Dit door de diode er in de zelfde richting op te zetten.

Nu het vreemde, ik tikte met de diode tegen de gele draad op de stekker en wat
denk je, de verlichting brand ineens wel ?? En als ik dan de rijrichting verander
wisseld de verlichting ook gewoon mee.

Hoe raar kan het zijn

[Remunj]

Heel simpel. Een slechte soldering net als bij Steef.
Met een multimeter een printje "opstarten" is wel heel ongeloofwaardig.

Gr.
Eric

[RobbertJan]

Probeem opgelost, tevens 2 transistors ingebouwd voor het in -en uitschakelen
van de sluitverlichting, dit werkte niet met 1 transistor.

Overigens geeft dit wel weer een ander probleem, nu brand 1 geel ledje heel
vaag aan de zijde waar ook de sluitseinen branden mits deze ingeschakeld zijn.

Zou dit op te lossen zijn met een ontstoorspoeltje?
Zoja wat voor één ?

[Remunj]

Probeem opgelost.....

Mogen we ook weten wat nu precies het probleem was. Kan nuttig zijn voor anderen

Is het probleem met het gele ledje niet gewoon lichtlekkage via de lichtgeleider? Of ergens een onbedoeld drupje soldeer?

Gr.
Eric

[RobbertJan]

Gezien het printje dus niet wou gaan functioneren heb
ik een diode geplaatst tussen de gele decoderdraad
en de gele en witte draad gaande naar de niet functionerende print.

Dit alles omdat de print in het machinstenhuis niet wilde werken, overigens
heb ik beide printjes ook in omgekeerde volgorde aangesloten gehad.
Dus met de smalle print in het machinistenhuis en de grote print in de huif.
En toen werkte ook de print aangesloten in het machinistenhuis niet.

Alles is verder gewoon doorgemeten en daar kwam alleen maar uit dat
er gewoon geen spanning op de print stond, de diode op de originele
roco locprint was niet defect en de decoder was ook in orde.

Dus geexperimenteerd en zodoende dus bovenstaande oplossing.

Het probleempje dat blijft bestaan met het gele ledje komt alleen maar voor als de
loc met ingeschakelde sluitseinen rijdt (deze heb ik met behulp van 2 transistoren
schakelbaar gemaakt, 1 transistor werkte niet).
Overigens wanneer F2 waaronder deze optie zich bevind ingeschakeld wordt zonder
dat F0 ingeschakeld is bekrachtigd wordt branden aan beide zijden 1 geel ledje
heel vaag maar wel zichtbaar door de huif.
Ik ben wel wat aan het krabben geweest om soldeerrestjes weg te halen maar dat
heeft niet tot resultaat geleid....

[Tedo]

Dit weekend ook een Digirails set ingebouwd in de 2200 met A-sein. Het onderstel is van een 2225 en dus digitaal voorbereid.
De geplaatste decoder is een ESU LocPilot V3.
Alles zo aangesloten als in de handleiding (en de soldeervakjes 4 doorverbonden), echter nu branden de led's als volgt:

Huifzijde naar voor rijdend:
3 gele frontseinen (A-sein) aan de huifzijde en twee sluitseinen en derde pit aan de cabinezijde (deze laatste zou uit moeten staan, want rangeersein niet geactiveerd).

Cabinezijde naar voor rijdend:
Er brandt standaard helemaal niets, echter het derde frontsein aan de cabinezijde is wel te activeren met F1 (die aan de huifzijde blijft echter uit).

Ik heb ook een 2400 met A-sein van Digirails prints voorzien en daar werkt het perfect. Wat zou er bij de 2200 mis kunnen zijn?

{EDIT}: ik zie dat ik al eerder de diodes van de printplaten had verwijderd. Dat zou misschien het probleem kunnen zijn...

[Tedo]

Net de diodes teruggeplaatst en nogmaals gechecked dat alles zo zit als hier

Klopt dus helemaal, maar dus geen verlichting met de cabine voor en een vreemd werkende derde pit. Zou het printje van Digirails defect zijn?

[Wim Ros]

Of sluiten jullie het niet aan zoals er in de handleiding staat beschreven? Daar heeft het dus meer van weg.

Mvg
Wim.

[Tedo]

@ Wim; volgens mij heeft Chris het ook volgens de handleiding uitgevoerd.
Mijn aansluitingen stemmen overeen met die van hem, maar ook met het schema in de handleiding.

[Remco.]

Hoi Tedo,

Heb je wel de juiste contacten achterop doorverbonden voor dit seinbeeld ?

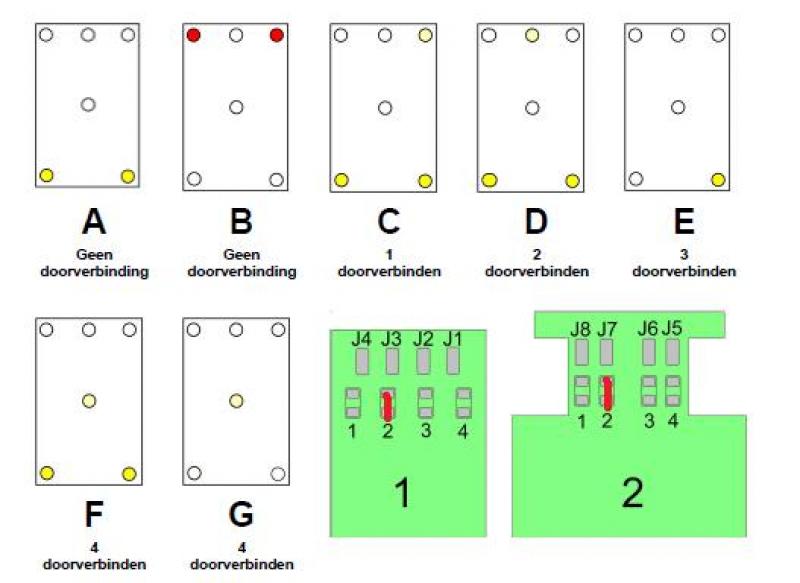

Dus contactpuntjes nummer 2 doorverbonden zoals in dit plaatje ( De rode streepjes dus ):


Bron: Digirails 2200 handleiding.

Gr. Remco.

[Tedo]

@Remco; ja in mijn geval moest vier doorverbonden worden omdat ik een 2200 met laag A-sein heb (2295 die het onderstel heeft van een 2225 en de kap van een 2246).
Aangezien aan een kant het A sein werkt, is dat dus wel oké. Echter als je niets doorverbindt zou je de twee seinen onder al brandend moeten hebben.

Aangezien het bij de 2400 set wel prima ging en er verder weinig mensen zijn met problemen vermoed ik dat ik een defecte print heb.

[gtw6016]

hallo allemaal,
ik heb een vraag over dit licht setje (nu ben ik nog niet zo heel groot wonder met electronica )
ik heb zelf een roco 2200 (2242 omgekeerd L-sein)
nu wil ik deze digitaal maken (lees decoder er in prikken dat lukt me al wel )
en digirails setje er in bouwen en dan met de volgende sein beelden:
omgekeerd L-sein
Schakelbare sluitseinen
rangeersein
is dit met de geleverde printjes allemaal mogelijk en zo ja welke doorverbindingen moet ik dan maken.
heb ik tevens nog een specifieke decoder nodig of moet ik cv's programmeren (roco mulitmaus dus kan ze niet uitlezen)

alvast ontzettend bedankt
gr
Marc

[ruudns]

Feitelijk hetzelfde als mijn 2400
