Auteur Topic: hulp gezocht bij het ontwerpen van een H0 baan (gelezen 5822 keer)

bas den boer · « **Reactie #15 Gepost op:** 05 January 2009, 19:50:06 »

oooh ik zal even kijken of ik wat leuks kan maken.

groetjes, bas

bas den boer · « **Reactie #16 Gepost op:** 05 January 2009, 19:53:18 »

zijn je treinen eigelijk 3 of 2 rail?

Quindo · « **Reactie #17 Gepost op:** 05 January 2009, 19:55:33 »

He Bas

Ik heb het 2 rail systeem. top dat je wat voor me will bedenken elke hulp kan ik op dit moment gebruiken.

grt

bas den boer · « **Reactie #18 Gepost op:** 05 January 2009, 20:41:53 »

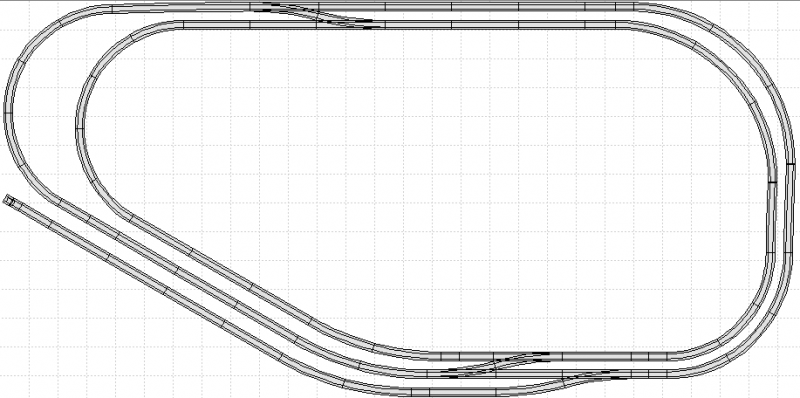

ik heb net een baanplan gemaakt met piko A rails. het is een twee spoors baantje met een station. als je wilt kan ik ook nog een tekening maken opstel sporen onder je baan. kijken wat je er van vind.

klik er op voor groter plaatje.

groetjes, bas

Ronaldk · « **Reactie #19 Gepost op:** 06 January 2009, 12:10:18 »

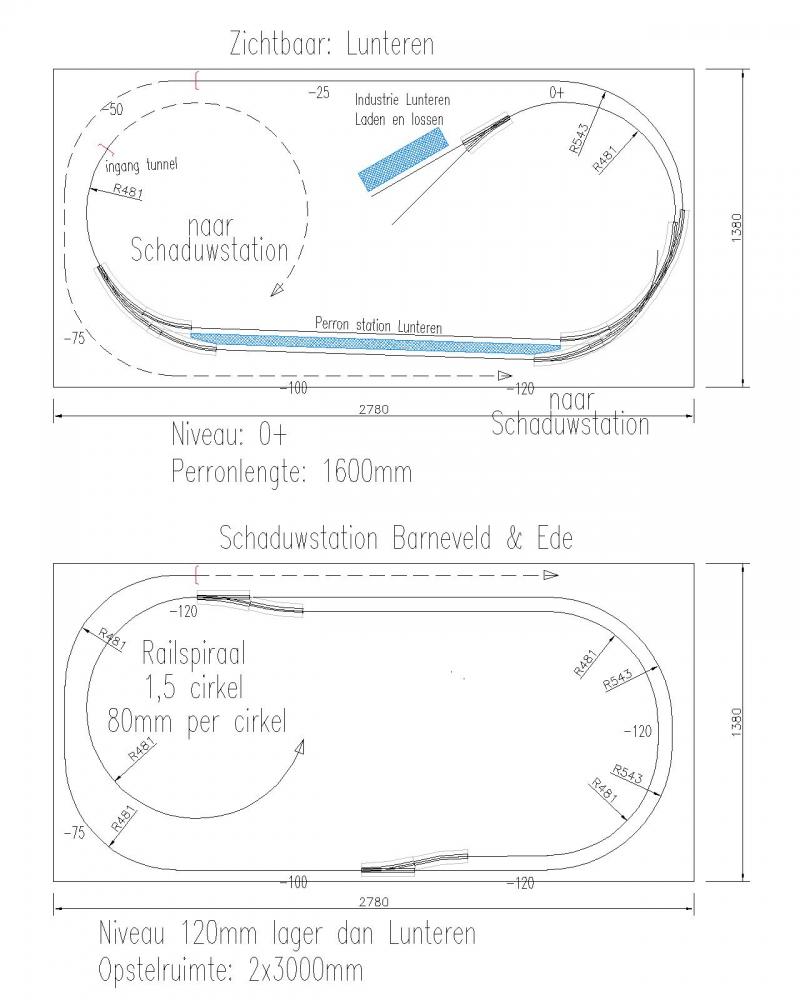

Nou... ik ben een beetje aan het puzzelen geslagen en heb een kleine schets in cad gemaakt. Basis is een rondje rijden over twee niveaus met station lunteren als zichtbaar station. Het verschil tussen de niveaus is 120mm. De hellingen en railspiraal hebben een helling van 2.5%. De minimale radius is 481.2mm (roco geoline R4)

Misschien kan je hier wat mee.

Groeten Ronald k.

Quindo · « **Reactie #20 Gepost op:** 06 January 2009, 16:16:33 »

Bas heel erg bedankt voor het tekenen van een baanontwerp. Het geen jij getekend heb, heb ik ook al meerdere keren zelf bekeken. Het nadeel is dat je hier doordoor in de linker hoek een heel onatuurlijk krappe bocht krijgt plus is het zo dat ik graag op meerdere niveaus zou willen rijden dit om rijlengte te creeren. Maar nogmaals dank voor je ontwerp.

Ronald ik vind het een zeer indrukwekkend ontwerp hier kan ik echt iets mee.
Ik vindt het zeer leuk om te zien dat jou ontwerp iets is waar ikzelf nog niet echt op was gekomen tevens de mogelijkheid voor een schaduwstation staat mij heel erg aan.
Ik ga dit ontwerp eens even aandachtig bekijken en zien hoe ik dit kan gaan maken.
Bedankt voor je hulp met dit ontwerp

grt
Quintin

Ronaldk · « **Reactie #21 Gepost op:** 06 January 2009, 22:05:44 »

Quintin,

Succes met bekijken en inpassen. Wat ik vergeten was te melden bij het baanplan is dat de minimale straal (481.2mm R4 van Roco geoline) en de hellingen (max 2.5% in de railspiraal) zijn aangepast op het model van de protos, van meerdere kanten gehoord dat deze geen krappe bochten en steile hellingen aan kan.

Het maken van een spiraal is goed te doen met draadeinden en bouten. Bij "wat zijn we aan t bouwen" staan genoeg voorbeelden.

Voor de aankleding en verbergen van de tunnel en de bogen kan je denken aan wat veluwe-massief met veel bomen en verdwijnpunt achter de struiken c.q. bomen.

groeten Ronald.
